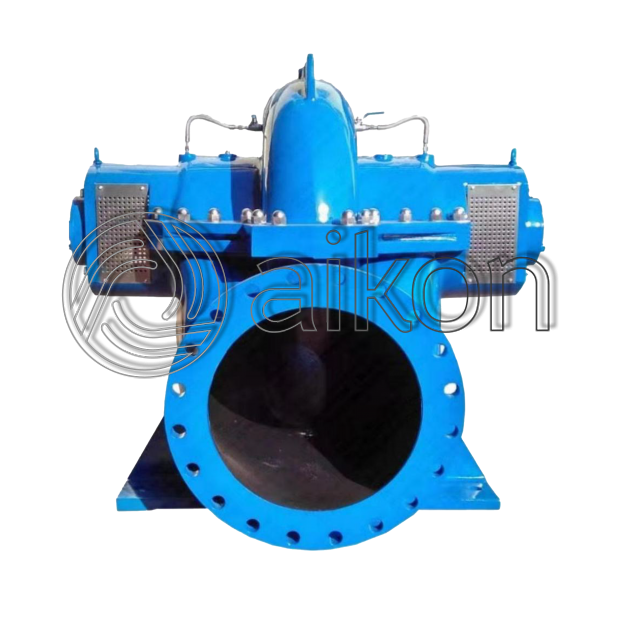

DMC — Центробежные насосы двухстороннего всасывания

Параметры насоса

Диаметр выходного патрубка: DN 80-800 мм;

Подача: Qmax = 11160 м3/ч (3100 л/с);

Напор: Hmax = 200 м;

Рабочее давление: Pmax = 2.5 MПа;

Температура рабочей жидкости: Tmax = 120 °С.

Применение

Насосы типа DMC широко используются на станциях водоснабжения, орошения, дренажа, электростанциях, промышленных системах водоснабжения, системах противопожарной защиты, судостроении, а также могут использоваться в нефтеперерабатывающей промышленности, водоснабжении и канализации общественных зданий, системах циркуляции воды, кондиционирования воздуха, металлургии, химической, фармацевтической и др. областях.
Данный насос используется для перекачивания чистой воды или среды, подобной воде по физико-химическим свойствам.

Особенности модели

Усовершенствованная конструкция - Стабильная работа насоса за счетусовершенствованной конструкции, малого расстояния между подшипниками, компактных размеров и хорошей жесткости вала. - Два типа конструкции: горизонтальная и вертикальная; вал привода горизонтального насоса, по выбору, может быть выведен с левой или правой стороны. - Интегрированный корпус уплотнения и усиленнаяконструкция обеспечивают надежную герметизацию. - Оптимизированное рабочееколесодвухстороннего всасывания, отвод сразделительным ребром для разгрузки от радиальных сил. - Два типа смазки подшипников: консистентная и масляная. Уплотнение вала насоса сальниковое или механическое для различных применений. - Всасывающий и нагнетательный патрубки насоса расположены на одной оси, что обеспечивает простоту и удобство монтажа.

Гидравлическое совершенство

- Благодаря использованию передового автоматизированного программного обеспечения в сочетании с современными методами проектирования для гидравлического расчета корпуса и рабочего колеса насоса его эффективность была увеличена в среднем на 2-5% по сравнению с аналогичными продуктами. Это поддерживает высокую эффективность всей серии за счет использования нескольких вариантов рабочих колес, подходящих для одного корпуса. - Широкий модельный ряд, классификация типов деталей, разумная компоновка.

Расшфровка обозначения

DMC (DMCL) 100 - 310E (F) G - 1 (2, 3, 4)

DMC — горизонтальный центробежный насос двухстороннего всасывания с осевым разъемом корпуса; DMCL — вертикальное исполнение;

100 — диаметр выходного патрубка (мм);

310 — номинальный диаметр рабочего колеса (мм);

Е (F) — код гидравлической модели рабочего колеса;

G — частота вращения 2900 об/мин (др. не отмечены);

1 (2, 3, 4) — код диаметра рабочего колеса.
