Насосные установки пожаротушения

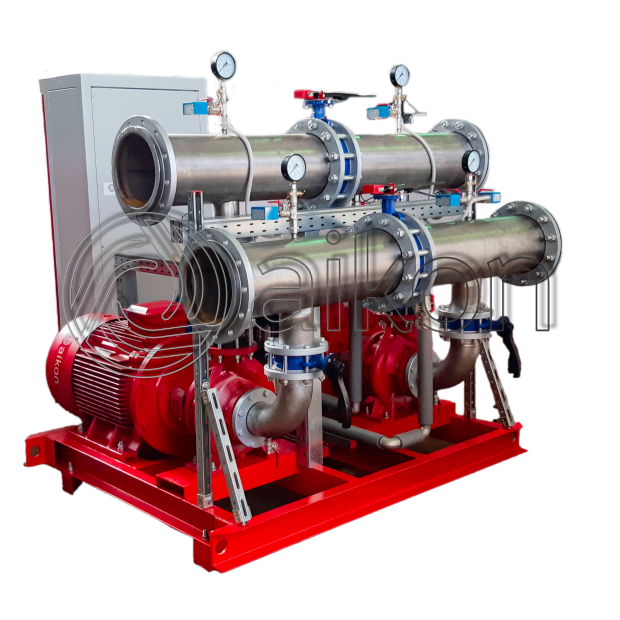

Насосные установки пожаротушения (PFFS) - это малогабаритные установки, собранные на базе горизонтальных одноступенчатых насосов NES, циркуляционных TD или вертикальных многоступенчатых насосов CDL компании CNP, которые смонтированы на общем сварном рамном основании.

ПРИМЕНЕНИЕ

НУП (насосные установки пожаротушения) предназначены для противопожарного водоснабжения внутреннего противопожарного водопровода и подачи воды для пожаротушения в жилых, офисных, производственных и административных зданиях.

МАРКИРОВКА PFFS

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Вода не должна содержать абразивных и длинноволокнистых частиц, а также других примесей, оказывающих химическое или механическое воздействия на применяемые в конструкции установки материалы, соприкасающиеся с перекачиваемой жидкостью.

НУП стандартного исполнения следует использовать в отапливаемом закрытом помещении. При эксплуатации нельзя выходить за рамки предельных значений:

• высота места установки от 0 до 1000 м над уровнем моря;
• температура окружающей среды от +0 до +40°С;
• относительная влажность не более 93% (конденсация не допускается);
• максимальная температура перекачиваемой воды: 45 °С;
• максимальное рабочее давление: 0,7 МПа (7 бар);
• максимальное давление на входе: 0,1 МПа (1 бар);
• кислотность перекачиваемой воды: pH 6…9.

ШКАФ УПРАВЛЕНИЯ

Сертифицированный шкаф управления поставляется со всеми необходимыми компонентами. При необходимости шкафы управления НУП оборудуются вентилятором для удаления избыточного тепла, вырабатываемого преобразователем частоты.

Шкаф управления может обеспечивать:

• Комплексную защиту электродвигателей;
• Управление работой основного и резервного электродвигателей;
• Выбор режимов управления: автоматический или ручной;
• Выбор алгоритма работы: спринклерная или дренчерная система;
• Автоматический пуск основного электродвигателя при поступлении сигнала «Пожар»;
• Автоматическое управление электродвигателем по сигналам реле давления, реле перепада давления или иным релейным сигналам;
• Автоматическое отключение основного электродвигателя при срабатывании реле перепада давления, реле защиты от «сухого» хода, автомата защиты двигателя или неисправности на обоих вводах питания;
• Автоматический пуск резервного при неисправности основного электродвигателя;
• Автоматическую проверку исправности электрических линий связи шкафа управления пожарными насосами с прибором приемноконтрольного пожарного (ППКП) (или иным внешним устройством, формирующим релейный сигнал «Пожар»), реле давления и реле перепада давления и выводом диспетчеризации о неисправности;
• Автоматическое включение и выключение жокей-насоса в спринклерной и дренчерной системе для модификации шкафов с жокей-насосом;
• Формирование сигнала блокировки жокей-насоса при работе основного или резервного насосов;
• Визуальное отображение на лицевой панели шкафа управления пожарными насосами общей неисправности и состояния «Пожар»;
• Визуальное отображение на лицевой панели и диспетчеризация рабочего и аварийного состояний каждого электродвигателя;
• Визуальное отображение на лицевой панели и диспетчеризация режима работы («Автоматический» или «Ручной»);
• Возможность выбора основного ввода питания, индикация и диспетчеризация нормального состояния каждого ввода;
• Плавный пуск и останов основного и резервного насосов для серии шкафов с мягкими пускателями.
