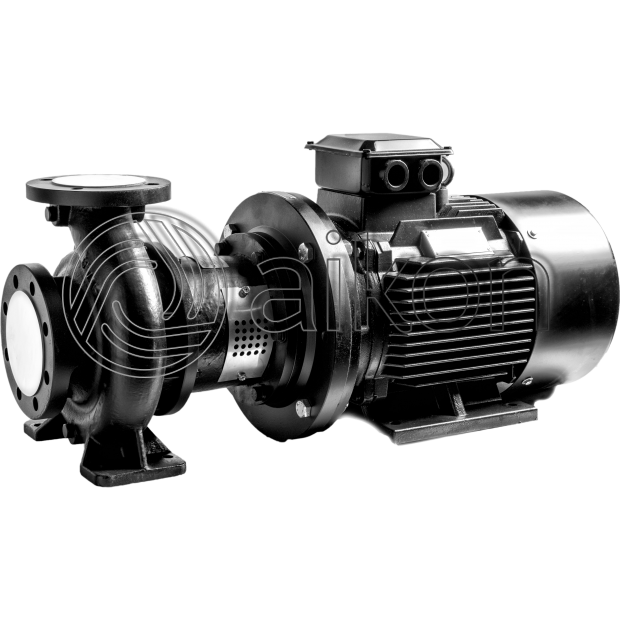

NES, NESO — (EN733) Консольные и консольно-моноблочные насосы

Центробежные, нормального всасывания, консольные, одноступенчатые электронасосы с горизонтальным расположением вала, с осевым всасывающим и радиальным напорным патрубками. Рабочее колесо гидравлически разгружено от осевой нагрузки. Электронасос и электродвигатель установлены на общей стальной раме.

Служат для подачи в стационарных условиях чистой или слегка мутной воды pH=6...9, и других жидкостей, сходных с водой по плотности, вязкости и химической активности, содержащие твердые включения размером от 3до 20мм, объемная концентрация которых не превышает 3%, не агрессивных к материалу проточной части насоса – чугуну.

Применяются в системах водоснабжения, водоподготовки, кондиционирования, отопления и водяного охлаждения, а так же в противопожарном оборудовании, дождевальных и ирригационных системах. Аналогично могут использоваться при перекачивании производственно-хозяйственных вод.

ОСОБЕННОСТИ:

1. Благодаря технологичности конструкции, демонтаж подшипникового узла с рабочим колесом и узлом уплотнения может выполняться без отсоединения корпуса насоса от трубопроводов.
2. В конструкции используются 4 типоразмера корпуса подшипников и валов, что делает детали взаимозаменяемыми.
3. Рабочее колесо имеет оптимальную конструкцию, входное отверстие увеличено, что исключает завихрения, уменьшает NPSH, делает работу насоса стабильной и малошумной.

ПРИМЕНЕНИЕ:

• водоснабжение и водоподготовка
• системы кондиционирования
• системы охлаждения и циркуляции
• противопожарные системы
• ирригационные системы
• технологические системы

КОНСТРУКЦИЯ

• Центробежные, несамовсасывающие, консольные, одноступенчатые насосы с горизонтальным расположением вала, осевым всасывающим и радиальным напорным патрубками. Рабочие колеса гидравлически разгружены от осевой нагрузки. Насос и электродвигатель установлены на общей стальной раме.
• Подшипники установлены в чугунном корпусе, что обеспечивает точную центровку, отсутствие радиальной вибрации, улучшает жесткость деталей вращения.
• Применены шариковые подшипники с консистентной смазкой.
• Соединение насоса с двигателем выполнено упругой муфтой, которая в целях безопасности ограждена защитным кожухом. c В насосной части используется стандартное торцовое уплотнение.
• Электродвигатель асинхронный, соответствует стандартам IEC, монтажного исполнения B3/В35.
• Габаритные, присоединительные размеры насосов соответствуют EN733.

ДИАПАЗОН ХАРАКТЕРИСТИК

• Макс. производительность: 1400 м³/ч
• Макс. напор: 160 м
• Мощность: до 160 кВт
• Рабочее давление: 1,6 МПа (16 бар)
• Давление на входе: 0,6 МПа (6 бар)
• Температура жидкости: -15 °С ~ +110 °С, до 140 °С по запросу
• Более высокие температуры по запросу.
• Диаметр отверстия входа: DN50-DN300
• Диаметр отверстия выхода: DN32-DN250
