SDW — API610 VS4 Вертикальные полупогружные насосы

Нет заданного изображения
Нет заданного изображения
В наличии
Одноступенчатые вертикальные полупогружные насосы центробежного типа с закрытым рабочим колесом.
Заказать
СКАЧАТЬ КАТАЛОГ СКАЧАТЬ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Одноступенчатые вертикальные полупогружные насосы центробежного типа с закрытым рабочим колесом.

Насосы SDW – это одноступенчатые вертикальные полупогружные насосы центробежного типа с закрытым рабочим колесом. Используются для стационарной установки с непосредственным погружением в рабочую жидкость.

ОСОБЕННОСТИ КОНСТРУКЦИИ

Конструкция и производственный процесс соответствуют стандарту ISO5199, на валу установлены подшипники скольжения в корпусе насоса и подшипниковых узлах; верхний подшипник – подшипник скольжения SKF с консистентной смазкой Li-soap. Насос комплектуется упругой муфтой.

Рабочие колеса гидравлически разгружены от осевой силы. Фланцы патрубков соответствуют PN16 (16 бар) согласно ISO5199-2002. Конструкция агрегатов электронасосных серий SDW предусматривает возможность демонтажа электродвигателя и ротора с рабочим колесом без отсоединения насосной части от трубопровода.

Гидравлическая часть выполнена на основе проверенной временем CFD (Computational Fluid Dynamics – Вычислительная гидродинамика) модели проточной части консольных насосов серии SMA(A), что обеспечивает широкий выбор материалов (от чугуна до супер дуплексной нержавеющей стали SS2705).

Насосы SDW соответствуют типу VS4 по международному стандарту API610 (полупогружные вертикальные консольные однокорпусные насосы со спиральным отводом с трансмиссионным валом и отводом жидкости по отдельной колонне).

ПРИМЕНЕНИЕ

Основные отрасли применения насосов:

• Транспортировка углеводородов;
• Нефтепереработка;
• Добыча нефти, газа;
• Газопереработка;
• Транспортировка светлых нефтепродуктов, газа, конденсата, аммиака, этилена, метанола;
• Химическая промышленность;
• Нефтехимическая промышленность;
• Добыча и переработка угля, драгоценных металлов.

ПЕРЕКАЧИВАЕМЫЕ ЖИДКОСТИ

Промышленные химические и другие жидкости с кислотностью pH1…12, плотностью до 1,8 г/смᶾ, с вязкостью до 2,4х106 м²/с, содержащие твердые включения размером до 5 мм, обычная концентрация которых не превышает 6%, кислоты, щелочи, аммиак и другиекорродирующиеи абразивные жидкости. Температура перекачиваемой жидкости от -15 до 80°С (110 °С опционально).

ДИАПАЗОН ХАРАКТЕРИСТИК

  • Диаметр входа: 40-200 мм;
  • Частота вращения вала: 1450/2900 об/мин;
  • Диаметр выхода: 25-150 мм;
  • Напор: 5-165 м;
  • Подача: 2-400 м3/ч;
  • Рабочее давление: от 16 до 25 бар;
  • Температура жидкости: от -20°С до +120°С.

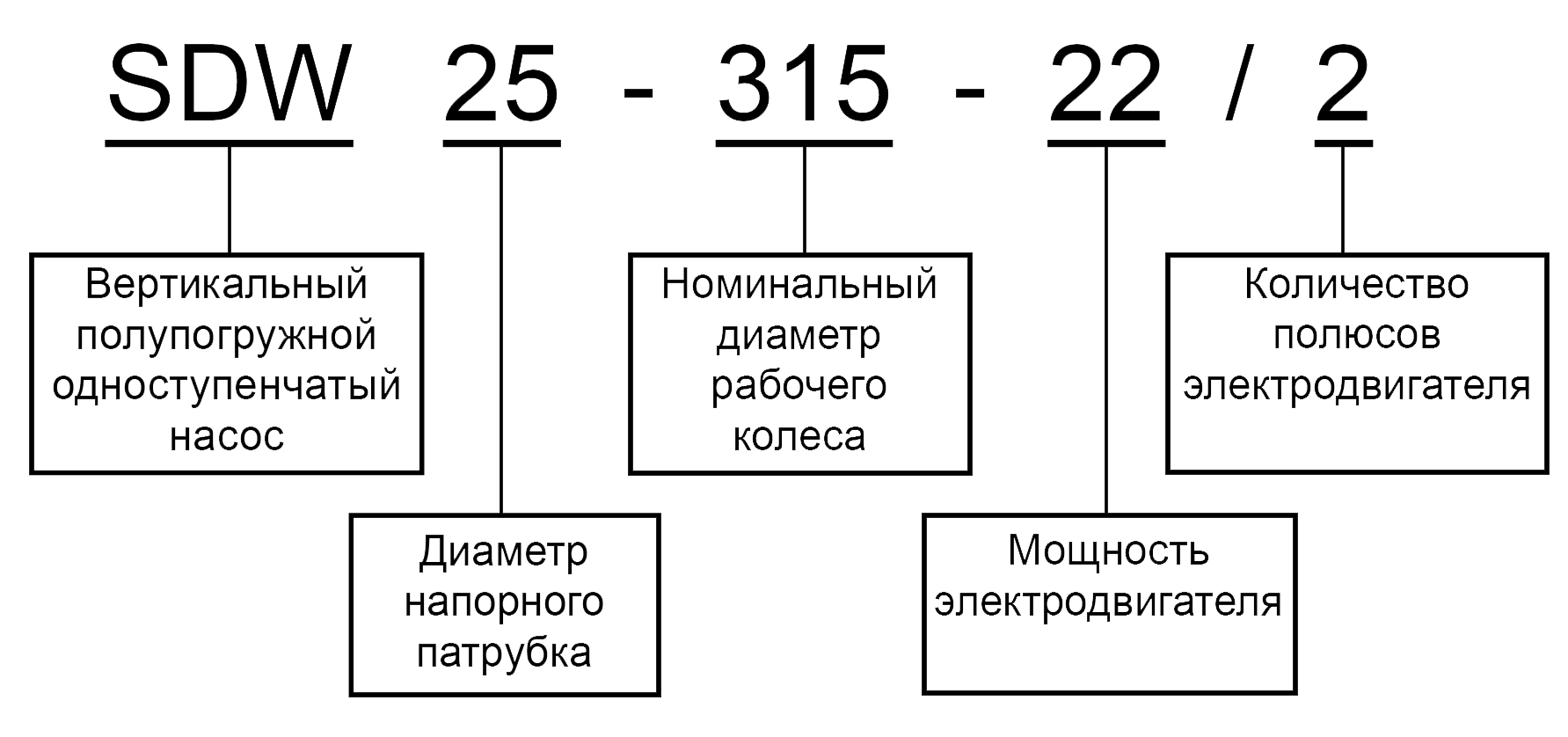

РАСШИФРОВКА ОБОЗНАЧЕНИЯ

RasshifrovkaPNG
