Щиты управления КНС

Нет заданного изображения
Нет заданного изображения
Нет заданного изображения
В наличии

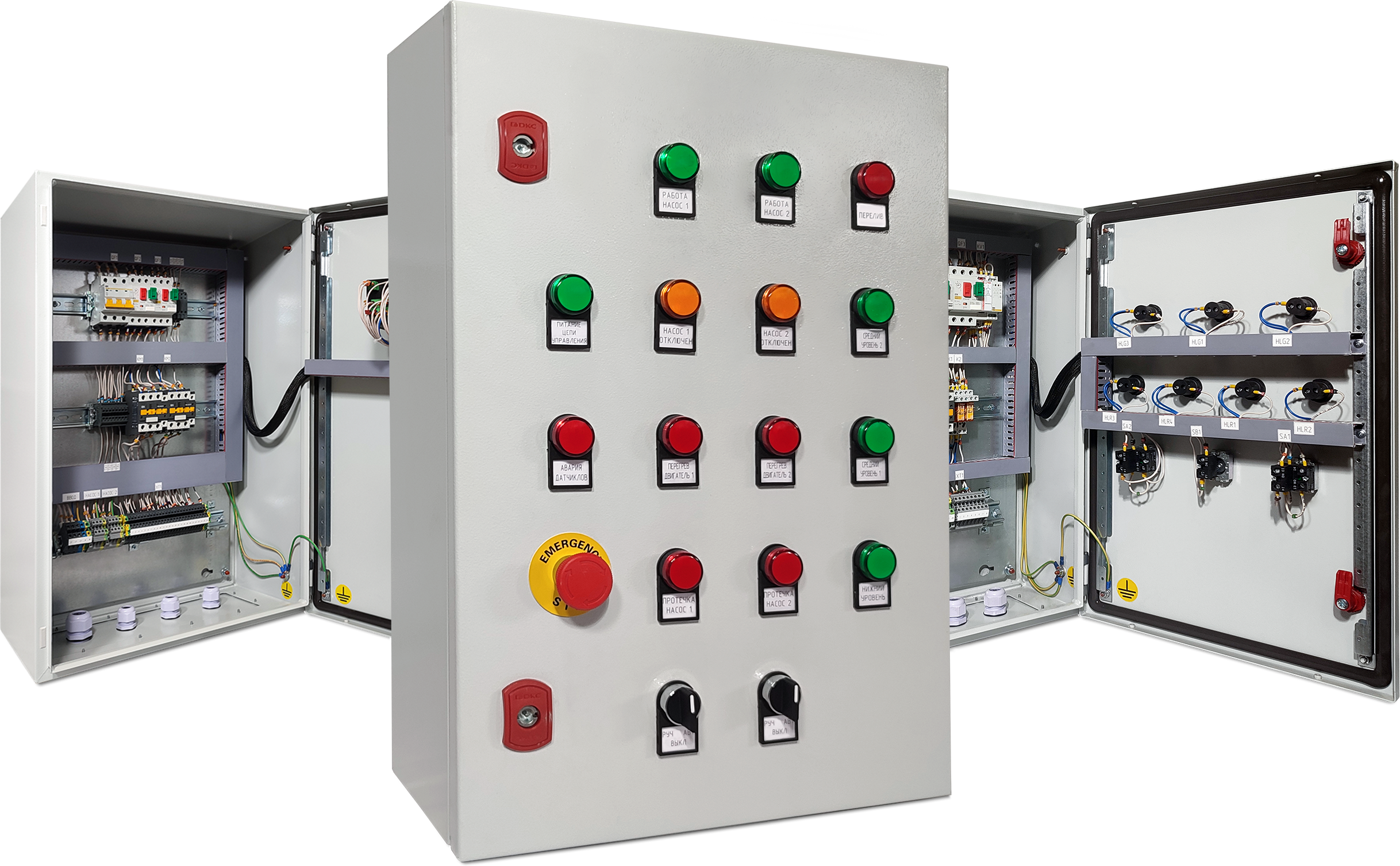

Шкафы управления для дренажных, канализационных насосов предназначены для организации процесса автоматической откачки сточных вод в соответствии с сигналами управления по заданным уровням.

Принцип работы в режиме водоотведение используется в системах:

КНС;
Очистные сооружения;
Ливневая канализация;
Дренажные приямки;
Котлованы и т.д.
Заказать
СКАЧАТЬ КАТАЛОГ

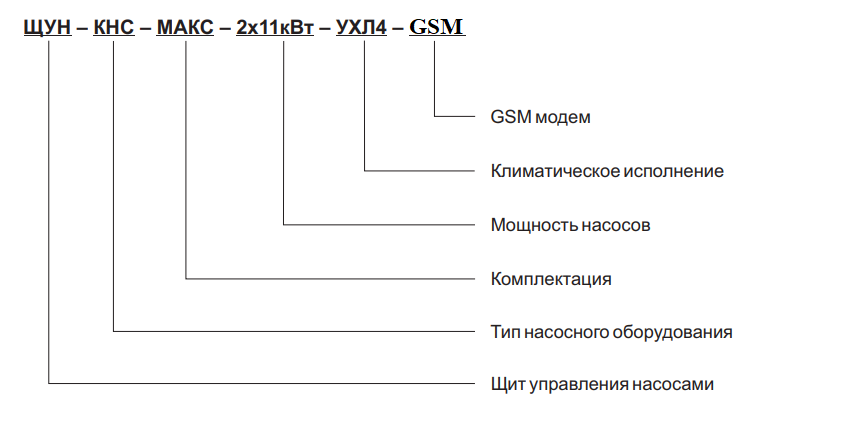

ОписаниеКомплектацииМаркировкаДиаграмма работы насосов

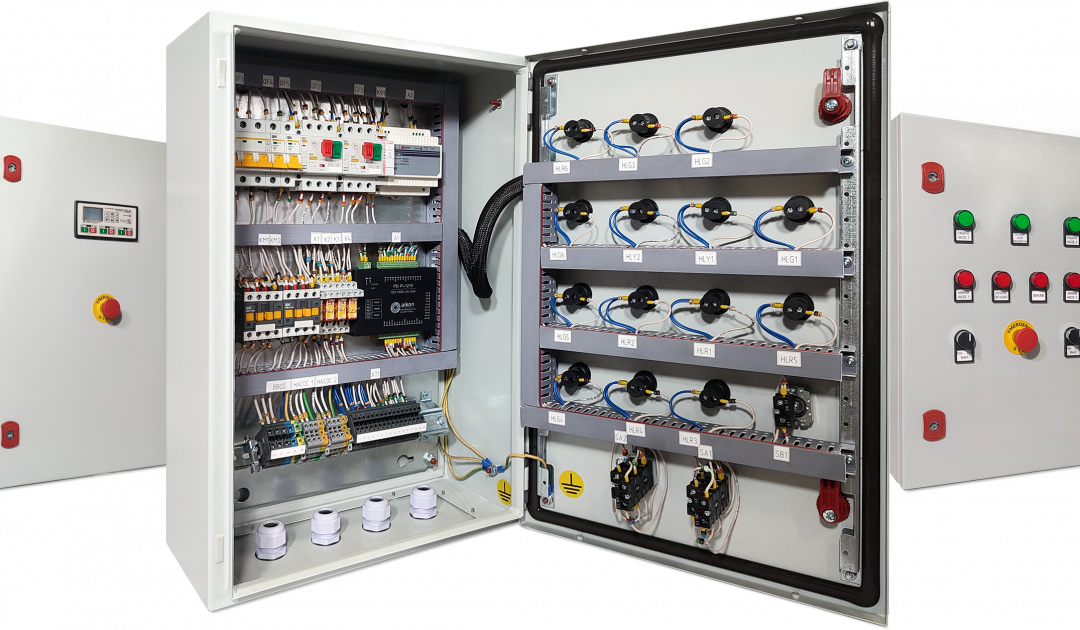

Щиты управления предназначены для автоматизации управления электродвигателями насоса или насосной станции, защиты электродвигателей от перегрузок, перекоса фаз, перенапряжения или действия токов короткого замыкания.

ЩИТ УПРАВЛЕНИЯ ОБЕСПЕЧИВАЕТ:

  • управление насосами в автоматическом режиме;
  • защиту параметров насосного агрегата по встроенным датчикам;
  • контроль напряженияи чередования фаз;
  • индикацию состояния насоса;
  • контроль «сухого хода»;
  • включение/отключение насосов в ручном режиме;
  • IP54 исполнение с пылевлагозащитой.

СПОСОБЫ ПУСКА НАСОСНЫХ АГРЕГАТОВ:

  • прямой пуск, до 18,5 кВт включительно;
  • плавный пуск, от 22 кВт включительно.

* По запросу плавный пуск может быть установлен и на меньшие мощности.

ВОЗМОЖНЫЕ КЛИМАТИЧЕСКИЕ ИСПОЛНЕНИЯ:

  • УХЛ4 – применяется в районах с умеренным или холодным климатом с установкой в помещении;
  • УХЛ1(О) – применяется в районах с умеренным или холодным климатом с установкой на улице (с обогревом).

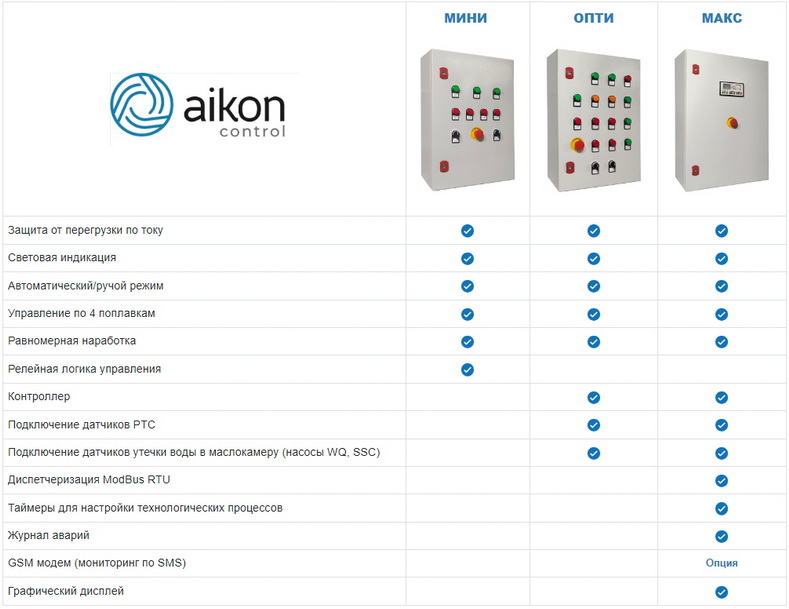

komplektacii schun kns

komplektacii schun kns

komplektacii schun kns

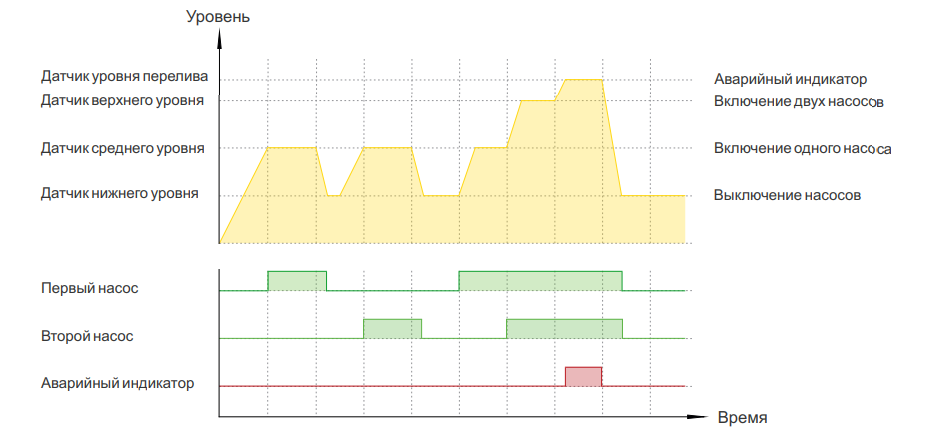

При повышении уровня стоков в накопительном резервуаре выше второй отметки срабатывает поплавок среднего уровня и система управления запускает один насос.

При повышении уровня стоков в накопительном резервуаре выше третьей отметки срабатывает поплавок верхнего уровня и система управления запускает дополнительный насос, если насос исправен и разрешен для работы в автоматическом режиме.

При повышении уровня стоков в накопительном резервуаре выше четвертой отметки –  система управления активирует аварийный индикатор «Перелив».

При снижении уровня стоков в резервуаре ниже первой отметки система отключает все работающие насосы одновременно.

При разомкнутом датчике нижнего уровня запуск насосов невозможен, независимо от положения поплавков среднего и верхнего уровней.
