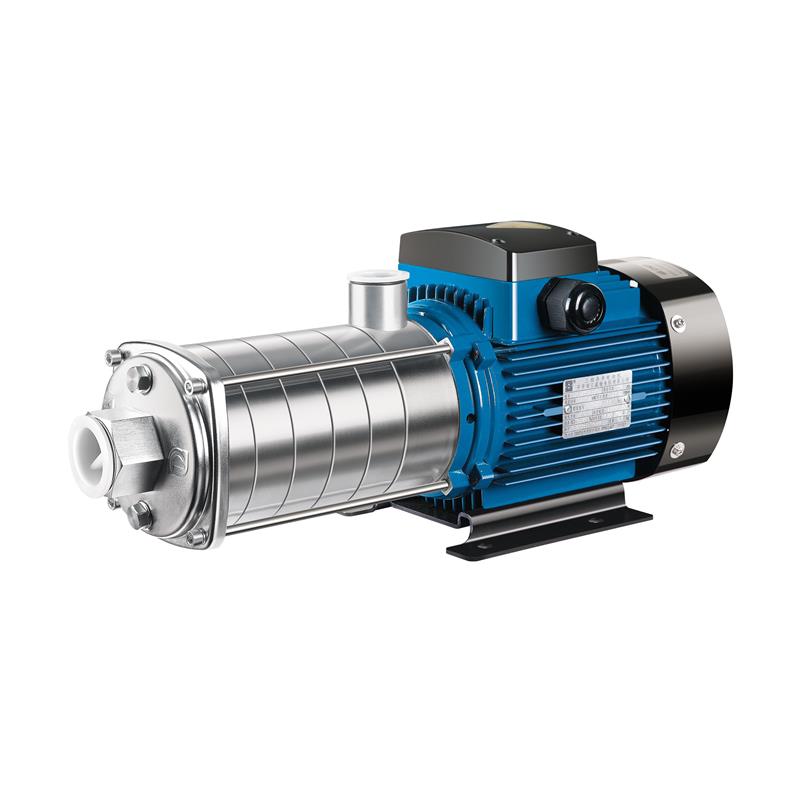

CM — Горизонтальные многоступенчатые центробежные насосы

Нет заданного изображения
Нет заданного изображения
В наличии
Горизонтальные многоступенчатые центробежные моноблочные насосы из нержавеющей стали нормального всасывания, с осевым всасывающим и радиальным напорным патрубками.
Заказать
ПрименениеКонструкцияЭлектродвигательУсловия эксплуатацииМаркировка
  • Водоснабжение;
  • Системы кондиционирования воздуха;
  • Системы охлаждения, циркуляции, водонагрева;
  • Системы водоочистки: фильтрация, водоподготовки;
  • Системы орошения;
  • Санитарно-техническое оборудование;
  • Установки повышения давления.

Насосные агрегаты серии CM состоят из проточной части и электродвигателя с основанием. Рабочие колеса изготовлены методами штамповки и сварки из листовой нержавеющей стали и установлены на удлинненом валу электродвигателя консольно. Напорный патрубок - радиальный, всасывающий - осевой. В качестве уплотнения проточной части используется торцевое уплотнение. В корпусе насоса предусмотрено отверстие для слива рабочей жидкости, если это необходимо. Также в корпусе есть отдельное отверстие для заполнения проточной части в момент пуска, чтобы обеспечить смазывание рабочих поверхностей торцевого уплотнения.

Проточная часть насосов серии CM состоит из секций (направляющий аппарат + рабочее колесо), которые сжимаются стяжными шпильками между всасывающей и напорной камерой, выполненными отдельно из нержавеющей стали. Внешняя часть направляющих аппаратов образует корпус проточной части, который состоит из секций, уплотняемых прокладками.

В качестве привода в насосах серии СM используется асинхронный электродвигательтипа TEFC (полностью закрытый электродвигатель с вентиляторным охлаждением).

  • Степень защиты: IP55;
  • Класс изоляции: F;
  • Стандартное напряжение 50 Гц: 1х220 В; 3x220/380 В; 3x380 В.
  • Максимальная мощность однофазного двигателя Р1= 2,4 кВт.

Насосы предназначены для перекачивания чистой, невзрывоопасной, маловязкой жидкости, не содержащей абразивных, твердых или волокнистых включений (чистая вода, минеральная вода, пищевое растительное масло, химически-умерено агрессивные жидкости и др.). Жидкость перекачиваемая насосом не должна быть агрессивной к нержавеющей стали, что определяется рядом факторов, среди которых основными являются содержание хлора, показатель pH, температура, тип растворителя, содержание нефтепродуктов.

Температура жидкости:

  • стандартное исполнение: от -15 °С до +70 °С;
  • высокотемпературное исполнение: от -15 °С до +105 °С;

Температура окружающего воздуха: не более 40 °С.

Высота над уровнем моря: не более 1 000 м.

Максимально допустимое давление в корпусе насоса: 1,0 МПа (10 бар).

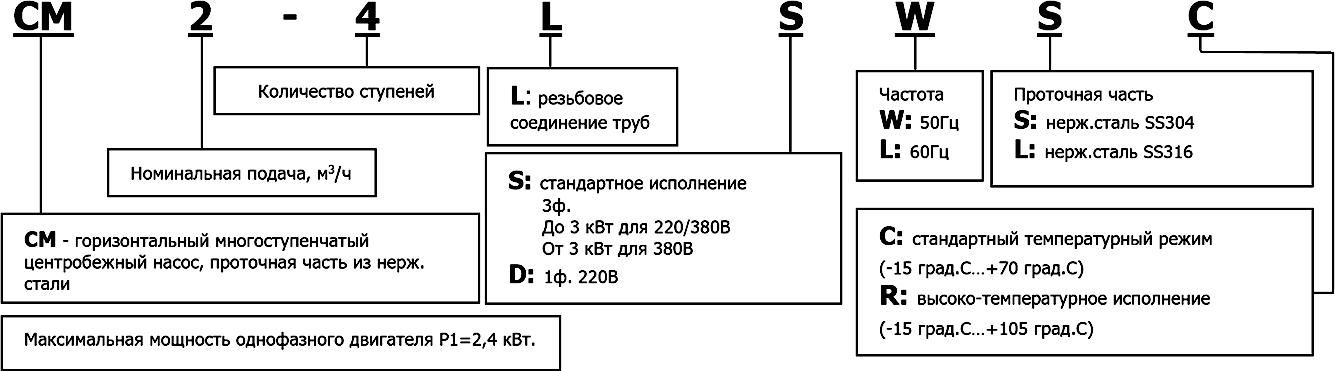

CM
