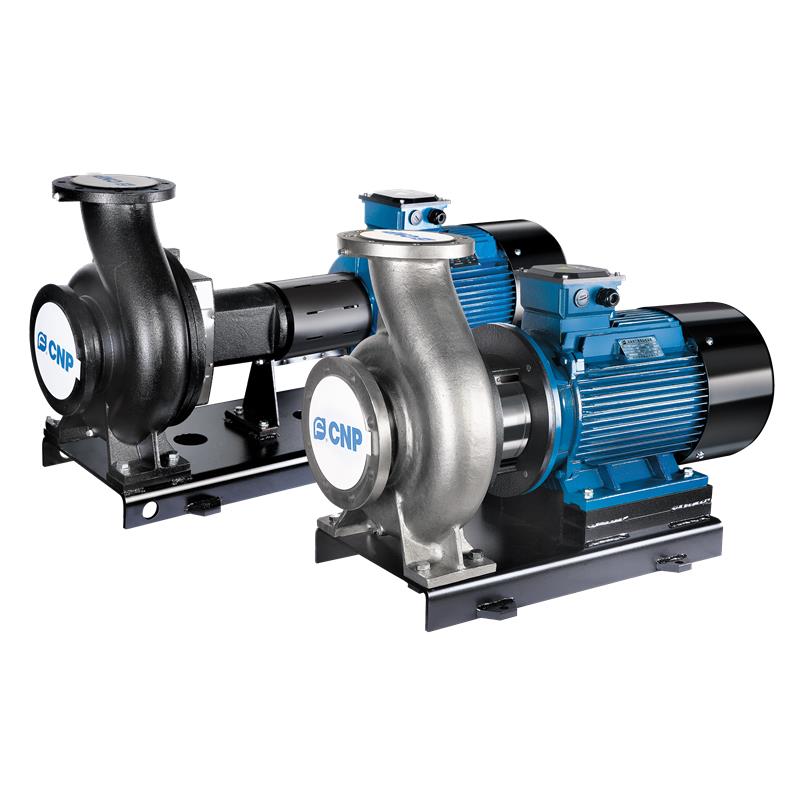

NISO, NIS, NISF (DIN 24256) — Консольные и консольно-моноблочные насосы
В наличии
Насосы серий NISO/NIS/NISF – это консольные/консольно-моноблочные одноступенчатые насосы с горизонтальным расположением вала. Проточная часть разработана с применением переводвых технологий гидродинамического моделирования (CFD) и прочностного анализа методом конечных элементов.
Диапазон подач: 3 м3/ч ~ 1200 м3/ч;
Напор: 4 м ~ 160 м;
Мощность: 0,37 ~ 200 кВт;
Температура перекачиваемой среды: -15°С ~ +110°С;
Максимальное рабочее давление: 16 бар;
Максимальное давление на входе: 6 бар.
Диапазон подач: 3 м3/ч ~ 1200 м3/ч;
Напор: 4 м ~ 160 м;
Мощность: 0,37 ~ 200 кВт;
Температура перекачиваемой среды: -15°С ~ +110°С;
Максимальное рабочее давление: 16 бар;
Максимальное давление на входе: 6 бар.
СКАЧАТЬ КАТАЛОГ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ПрименениеКонструкцияЭлектродвигательУсловия эксплуатацииМаркировкаВидеоДокументы
- Водоснабжение и водоподготовка;
- Системы кондиционирования;
- Системы охлаждения и циркуляции;
- Противопожарные системы;
- Ирригационные системы;
- Технологические системы.
Насосные агрегаты состоят из двух основных частей (проточная часть и электродвигатель) и монтируются на общем рамном основании. Напорный патрубок насосной части – радиальный, всасывающий – осевой. Благодаря технологичной конструкции, демонтаж подшипникового узла с валом, узлом уплотнений и рабочим колесом может осуществляться без отсоединения корпуса насоса от трубопроводной системы.
Насосы серий NIS/NISF являются моноблочными: соединение валов осуществляется с помощью шпоночного соединения➂ (вал насосной части концентрично устанавливается на вал электродвигателя). В насосах серии NISO соединение валов осуществляется с помощью упругой муфты, которая в целях безопасности ограждена защитным кожухом.
Электродвигатель асинхронный ➃, соответствует стандартам IEC, монтажного исполнения B3 (NISO), B35 (NIS/NISF).
- Класс энергоэффективности: IE2 (по запросу IE3);
- Степень защиты: IP55;
- Класс изоляции: F;
- Стандартное напряжение 50 Гц: 1х220 В; 3x220/380 В; 3x380 В.
Служат для подачи в стационарных условиях чистой или слегка мутной воды pH=6..9, и других жидкостей, сходных с водой по плотности, вязкости и химической активности, содержащие твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1 %, не агрессивных к материалу проточной части насоса – чугуну.
- Температура перекачиваемой среды: от -15ºС до 110ºС (более высокие температуры по запросу);
- Рабочее давление: 1,6 МПа (16 бар).
