NSC — Одноступенчатые насосы двухстороннего всасывания

• Производство: вода для систем охлаждения, откачка дождевой воды, системы циркуляции воды – целлюлозно-бумажная промышленность: системы первичной и вторичной очистки, подача фильтрационной воды, установки смешивания;
• Коммунальное хозяйство: насосные станции для подачи и отвода воды, вода для моек, сточная и загрязненная вода;
• Производство электроэнергии: гидротехнические сооружения, градирни, системы охлаждение компонентов, подача технической воды;
• Морское применение: перекачка балластной воды, вода для охлаждения, системы пожаротушения;
• Общее: речная вода, соленая вода, морская вода, системы пожаротушения, водопроводно-канализационные сооружения.

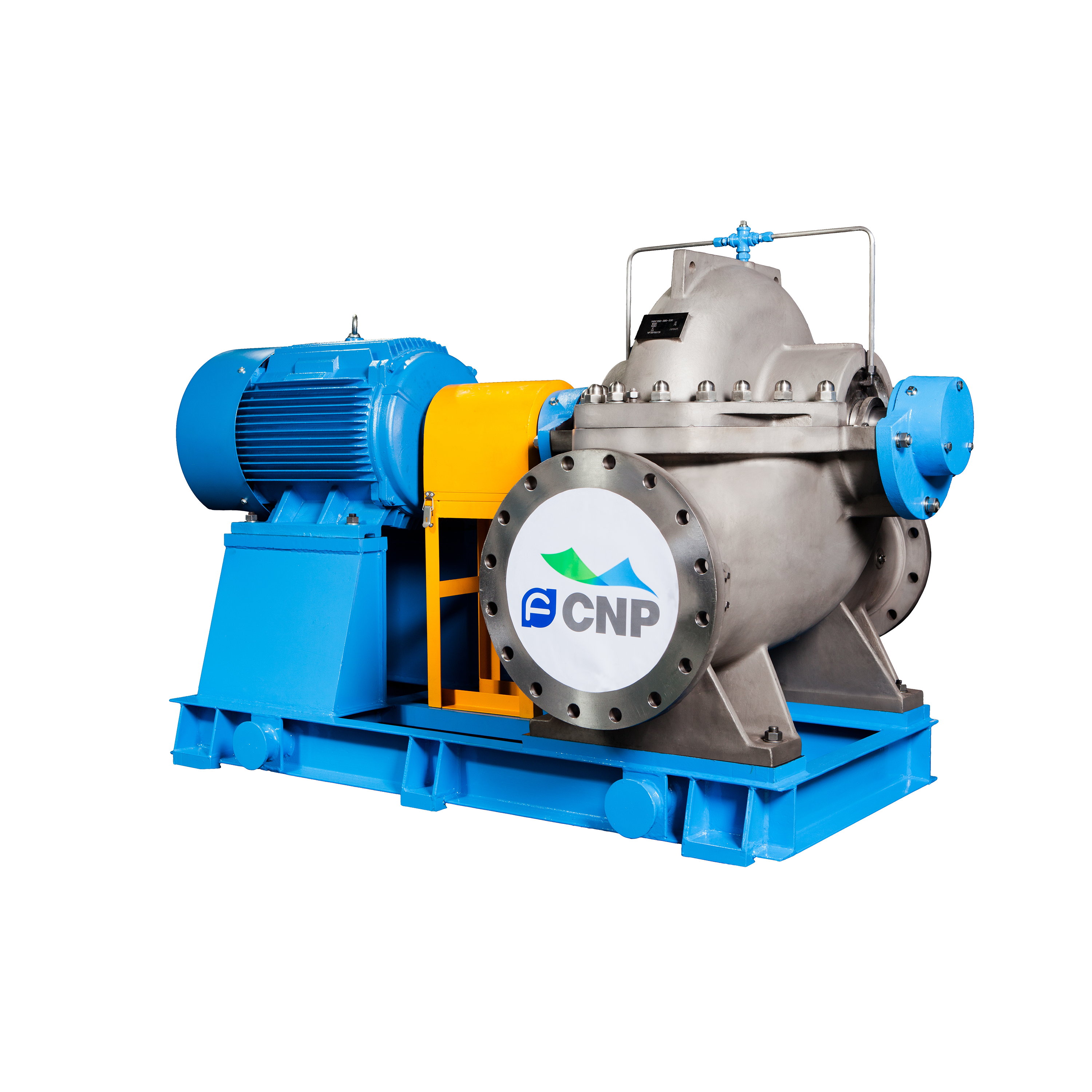

Насосные агрегаты поставляются на общем рамном основании и состоят из электродвигателя (низковольтного или высоковольтного) и проточной части. Вал электродвигателя соединяется с валом проточной части при помощи муфты (пальцевая/пластинчатая с проставками), которая ограждена защитным кожухом. В качестве опор вала используются подшипники качения.

В зависимости от требований заказчика могут использоваться различные варианты концевых улотнений вала:

• Сальниковое;
• Двойное сальниковое;
• Торцевое;
• Сбалансированное торцевое;
• Двойное торцевое;
• Тандемное торцевое.

В зависимости от исполнения также могут применяться различные планы обвязки по API.

Входной и выходной патрубки, расположенные в нижней части корпуса, направлены горизонтально в противоположные стороны. Основной рабочий орган – рабочее колесо двухстороннего всасывания. Отвод спиральный, подвод специальной формы для обеспечения разделения потока на две части.

Насос может поставляться в горизонтальном и вертикальном исполнении.

В зависимости от требований заказчика и мощности насосный агрегат может быть укомплектован высокольтным или низковольтным электродвигаталем.

Низковольтный электродвигатель:

• Напряжение 50 Гц: 380 В;
• Класс изоляции: F, H;
• Степень защиты: IP54, IP55;
• Количество полюсов: 2, 4, 6, 8, 10;
• Класс энергоэффективности: IE2, IE3.

Высоковольтный электродвигатель:

• Напряжение 50 Гц: 6 000 В, 10 000 В;
• Класс изоляции: F, H;
• Степень защиты: IP23, IP54, IP55;
• Количество полюсов: 2, 4, 6, 8, 10, 12;
• Способ охлаждения: IC01, IC81W, IC611.

Температура перекачиваемой среды: до 150°С;

Диапазон характеристик:

• Подача: от 50 до 20 000 м³/ч;
• Напор: от 10 до 230 м;

Типы перекачиваемой жидкости:

• чистая вода или другая жидкость похожая по физическим и химическим свойствам;
• абразивосодержащие жидкости (песок, окалину и пр.);
• агрессивная среда (опресненная, солесодержащая, морская вода и пр.);
• высокотемпературная среда (циркуляция воды систем отопления, все виды химической жидкости);
• нефть и нефтепродукты (в соответствии с API 610 BB1);

Максимальное рабочее давление: 5 МПа;

Содержание инородных включений: ≤4%
