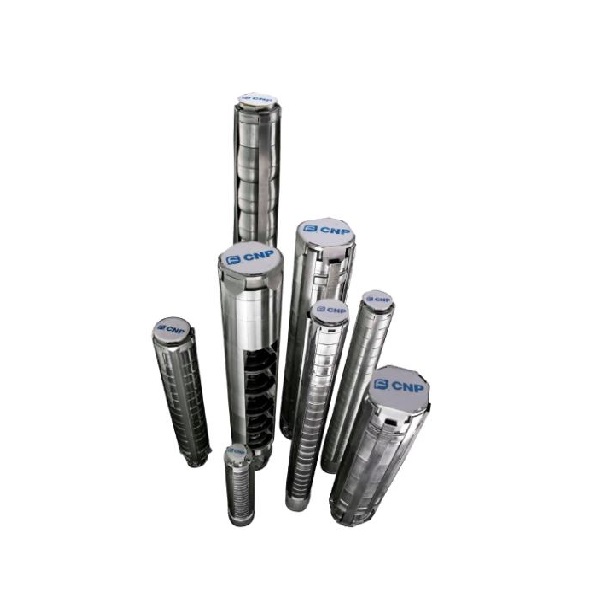

SJ — Центробежные скважинные насосы с нержавеющими колесами

• Водоснабжение;
• Системы орошения;
• Понижение уровня грунтовых вод;
• Системы повышения давления.

Насосы SJ конструктивно представляют погружные скважинные многоступенчатые насосы с корпусом из нержавеющей стали и водо-маслозаполненным электродвигателем, выполненным по стандарту IP68 и могут использоваться с защитными охлаждающими кожухами. Преимущества такого использования заключается в том, что насос обеспечивается необходимым охлаждением вне зависимости от диаметра скважины, что защищает электродвигатель насоса от перегрева и также позволяет использовать насос в исполнении с горизонтальной установкой. Соединение валов реализовано с помощью шлицевого соединения, профиль шлицов эвольвентный.

Проточная часть насоса состоит из секций (рабочее колесо и диффузор), которые стянуты с помощью специальных натяжных лент. Напорный патрубок - резьбовой, находится в верхней части корпуса. Перед ним установлен обратный клапан, который позволяет отделять проточную часть насоса от столба жидкости в напорном трубопроводе. Это позволяет избежать обратного вращения рабочих колес и ротора двигателя при внезапном отключении. Всасывание осуществляется через фильтр, представляющий из себя перфорированный лист нержавеющей стали и находящийся в месте соединения электродвигателя и проточной части. Фильтр установлен с целью предотвратить попадание крупных частиц в проточную часть (тем самым достигается снижение износа компонентов проточной части). Для избежания повреждения и запутывания кабеля, он фиксируется снаружи на корпусе насоса с помощью специальной стяжки.

В качестве привода используется погружной масло-водозаполненный электродвигатель со степенью защиты IP68. Конструкция электродвигателя допускает эксплуатацию агрегата в вертикальном и горизонтальном положении. В конструкции предусмотрен упорный подшипник, который обеспечивает баланс осевых сил в насосе.

• Степень защиты: IP68;
• Класс изоляции: F;
• Диапазон частотного регулирования: 5-50 Гц;
• Диапазон допустимых отклонений напряжения: ±5%;
• Стандартное напряжение 50 Гц: 1х220 В; 3x220/380 В; 3x380 В.

Установочные размеры соответствуют стандарту NEMA.

• 4-дюймовый двигатель из нержавеющей стали;
• присоединительный фланец из бронзы или нержавеющей стали:
  • однофазное исполнение: 0.37—1.5 кВт;
  • трехфазное исполнение: 0.37—7.5 кВт;
• 6-дюймовый двигатель из нержавеющей стали, присоединительный фланец из чугуна (из нержавеющей стали под заказ):
  • трехфазное исполнение: 4—37 кВт;
• 8-дюймовый двигатель из нержавеющей стали, присоединительный фланец из чугуна (из нержавеющей стали под заказ):
  • трехфазное исполнение: 5.5—75 кВт.

• Чистые, не взрывоопасные жидкости, не содержащие абразивных твердых или волокнистых примесей и не агрессивных к нержавеющей стали;
• Макс. температура жидкости: 25 °C (более высокая по запросу);
• Макс. рабочее давление: 38 бар;
• Водородный показатель pH: 6.5—8.5;
• Макс. глубина погружения: 70 м.
