TD — Циркуляционные насосы

• Циркуляционные контуры котельных;
• Центральные тепловые пункты;
• Подкачивающие насосные станции систем центрального отопления;
• Контуры циркуляции технологического охлаждения (градирни-теплообменники);
• Системы циркуляции кондиционирования (чиллер-фанкойл);
• Возможно применение в системах пожаротушения и повышения давления.

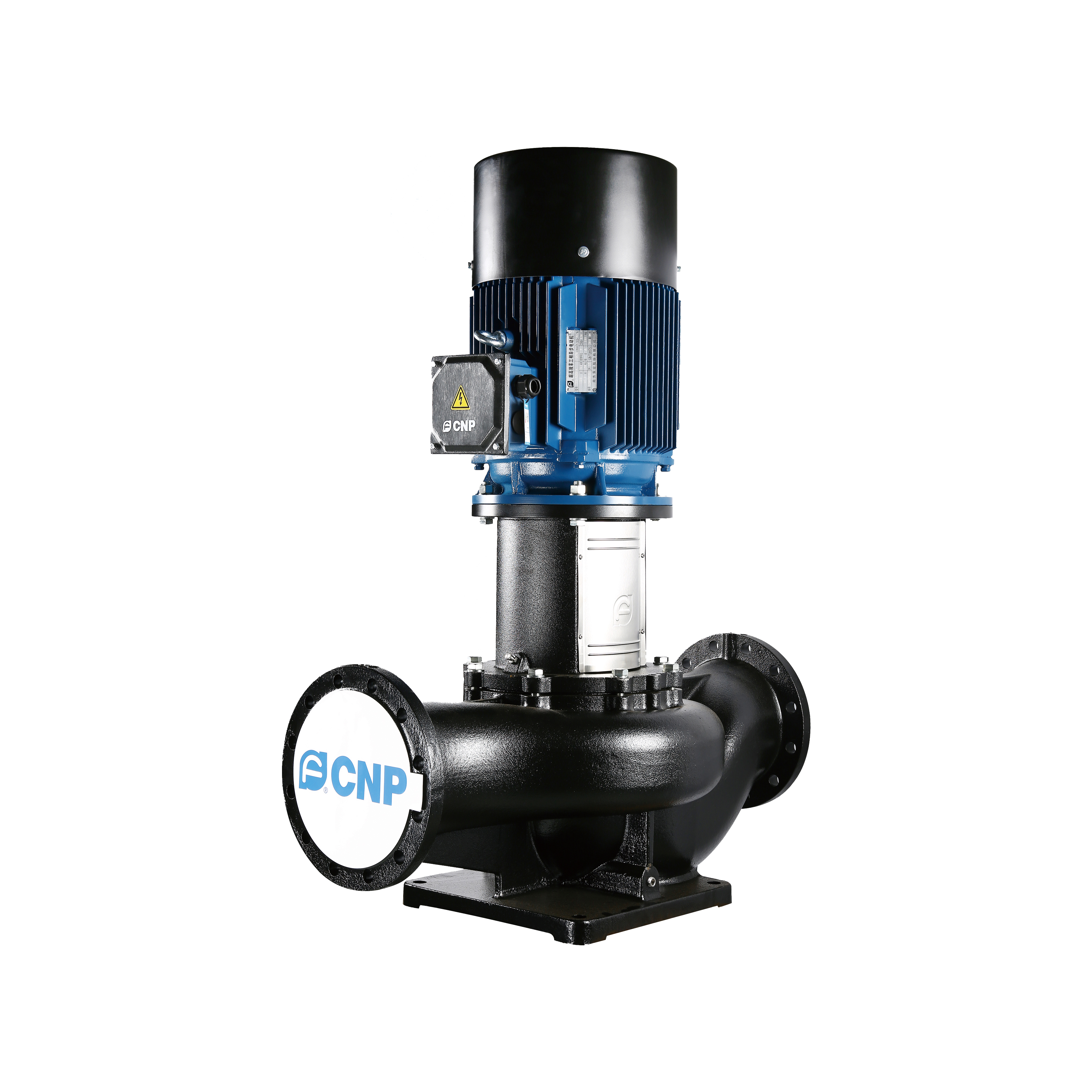

Насосный агрегат состоит из проточной части и вертикального асинхронного электродвигателя. Соединение вала двигателя и проточной части может быть реализовано несколькими способами, в зависимости от типоразмера:

• TD32-TD150: удлиненная конструкция вала проточной части;
• TD200-300: соединение с помощью муфты.

Всасывающий и напорный патрубки расположены соосно на одной высоте относительно основания насоса ("in-line"), что позволяет осуществлять обслуживание без полной разборки гидравлической системы. Основными элементами проточной части являются: рабочее колесо закрытого типа, изготовленное при помощи литья (может быть выполнено из чугуна или нержавеющей стали); корпус насоса (чугун), включающий подводящее и отводящее устройство (спиральный отвод); вал насоса из нержавеющей стали; торцевое уплотнение.

В насосах TD 125-150 (по запросу), в TD 200-300 (в стандарте) применено картриджное торцевое уплотнение, которое значительно упрощает сервисное обслуживание. Следовательно, даже для самых больших насосов сервисные работы могут быть проведены одним человеком.

В качестве привода насосного агрегата используется трехфазный асинхронный электродвигатель.

• Класс энергоэффективности IE2 (IE3 по запросу);
• Степень защиты: IP55;
• Класс изоляции: F;
• Стандартное напряжение 50 Гц: 1х220 В; 3x220/380 В; 3x380 В.

Насосы предназначены для перекачивания чистых, не взрывоопасных жидкостей, не содержащих абразивных, твердых или волокнистых включений. Не агрессивных к применяемым в конструкции насосов материалам.

Конструкция этих насосов с «сухим» ротором делает их менее чувствительными к включениям в перекачиваемой среде по сравнению с подобными насосами с «мокрым» ротором.

Температура перекачиваемой среды:

• Стандартное исполнение: -15 °С ~ +110 °С;
• Высокотемпературное исполнение: по запросу.

Температура окружающей среды: не более +40ºС;

Высота над уровнем моря: не более 1 000 м.
