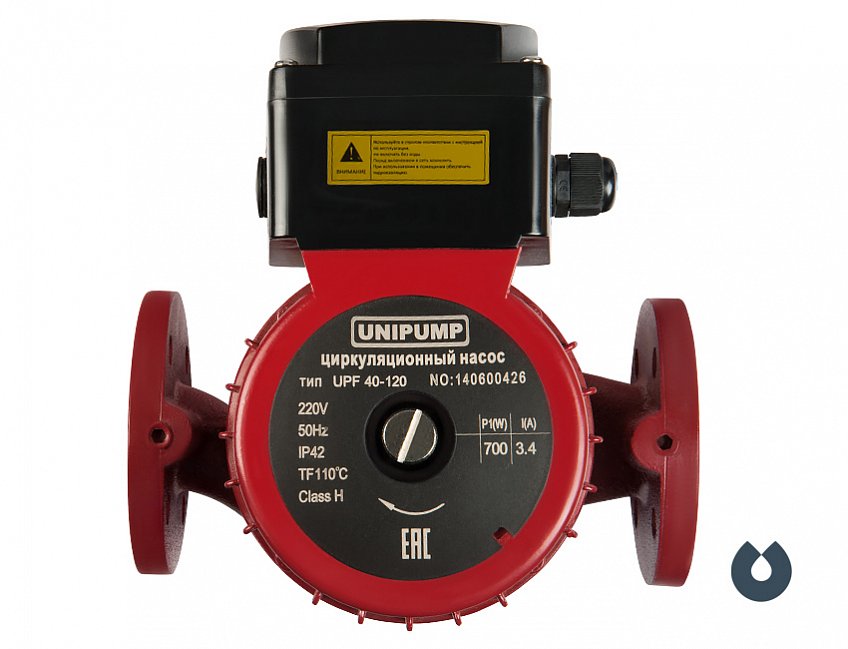

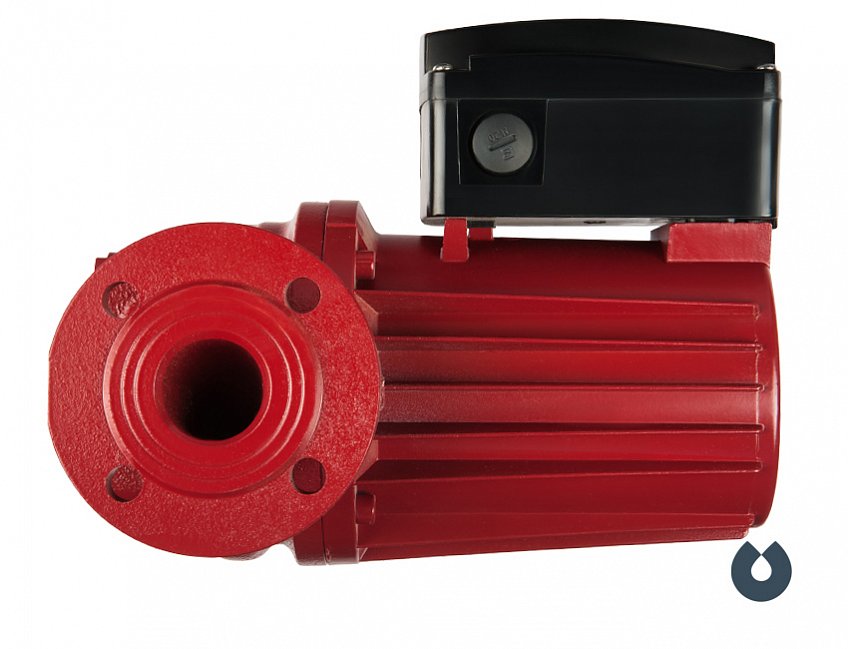

UNIPUMP серии UPF
В наличии
высокопроизводительные циркуляционные насосы из чугуна с фланцевым присоединением, мощность до 1300 Вт, максимальная производительность до 450 л/мин, максимальный напор до 12 м
Комплект поставки
- Насос в сборе - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Тара упаковочная - 1 шт.
Циркуляционные насосы UNIPUMP серии UPF — циркуляционные насосы с «мокрым» ротором и фланцевыми соединениями. Проходное сечение насосов серии UPF составляет DN 32, DN 40, DN 50 и DN 65.
Область применения:
Для перекачивания теплоносителя в системах отопления с постоянным расходом. Насосы этой серии предназначены для систем отопления больших размеров.
Рабочие жидкости — чистая вода малой жесткости, маловязкие, неагрессивные и невзрывоопасные жидкости без твердых или длинноволокнистых включений, а также примесей, содержащих минеральные масла.
- Материал корпуса насоса — чугун
- Максимальная температура теплоносителя — +110 С
- Максимальное давление в системе — 20 бар
- Максимальная допустимая температура окружающей среды — +40 С.
- Питание - от электросети — 220 В ± 10 %, 50 Гц (серия UPF)
Технические характеристикиНапорно-расходные характеристикиТаблица размеров
| Тип насоса | Проходное сечение | Сила тока/мощность | Вес, кг |
|---|---|---|---|
| UPF 32-120 | 32 | 2,5А/500 Вт | 11 |
| UPF 40-120 | 40 | 3,4А/700 Вт | 15,3 |
| UPF 40-160 | 4,9А/1000 Вт | 16,2 | |
| UPF 50-120 | 50 | 4,9А/1000 Вт | 17,5 |
| UPF 50-160 | 5,8А/1300Вт | 20,5 | |
| UPF 50-200 | 5,8А/1300Вт | 20,5 | |
| UPF 65-80 | 65 | 3,4А/700Вт | 18,2 |
| UPF 65-100 | 4,9А/1000 Вт | 19,5 | |
| UPF 65-120 | 5,8А/1300Вт | 22,0 |

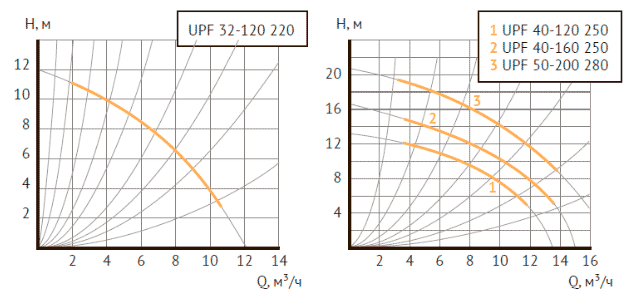

| Модель | Производительность | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Q, м3/час | 0 | 4 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | 28 | |
| UPF 32-120 | Напор, Н(м) |
12 | 10 | 6,4 | 4 | - | - | - | - | - | - |
| UPF 40-120 | 13 | 12 | 9,5 | 7 | 4 | - | - | - | - | - | |
| UPF 40-160 | 16,5 | 14,5 | 12 | 10 | 8 | 4 | - | - | - | - | |
| UPF 50-120 | 12 | 11,5 | 10 | 9 | 8 | 6 | - | - | - | - | |
| UPF 50-160 | 16,5 | 16 | 15 | 14 | 13 | 11 | 9,5 | - | - | - | |
| UPF 50-200 | 20,5 | 18,5 | 16 | 14 | 12 | 8 | - | - | - | - | |
| UPF 65-80 | 8 | 7,5 | 7 | 6,5 | 6 | 5,5 | 4,5 | 3 | - | - | |
| UPF 65-100 | 10,5 | 10 | 9,5 | 9 | 8,5 | 8 | 7,5 | 6 | 4 | 2 | |
| UPF 65-120 | 12,5 | 12 | 11,7 | 11,4 | 11 | 10,5 | 10 | 9 | 8 | 5,5 | |
* — приведенные данные по максимальному напору и производительности справедливы при нулевой глубине всасывания и напряжении электрической сети 220В±10%.

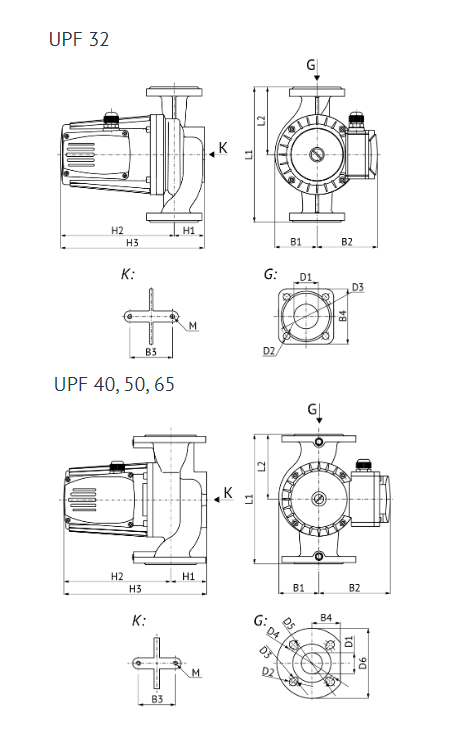

Таблица размеров
| Модель | Н1 | Н2 | Н3 | L1 | L2 | B1 | B2 | B3 | B4 | D1 | D2 | D3 | D4 | D5 | D6 | M |
| UPF 32-120 | 49 | 185 | 234 | 220 | 110 | 68 | 99 | 70 | 90 | 32 | 11,5 | 90 | — | — | — | М8 |
| UPF 40-120 | 65 | 232 | 297 | 250 | 125 | 80 | 154 | 80 | 60 | 40 | 17,5 | 13,5 | 110 | 100 | 150 | M10 |
| UPF 40-160 | 65 | 232 | 297 | 250 | 125 | 80 | 154 | 80 | 60 | 40 | 17,5 | 13,5 | 110 | 100 | 150 | M10 |
| UPF 50-120 | 72 | 257 | 304 | 280 | 140 | 88 | 154 | 90 | 72 | 50 | 17,5 | 13,5 | 125 | 110 | 165 | М10 |
| UPF 50-160 | 72 | 257 | 329 | 280 | 140 | 88 | 154 | 90 | 72 | 50 | 17,5 | 13,5 | 125 | 110 | 165 | М10 |
| UPF 50-200 | 72 | 257 | 329 | 280 | 140 | 88 | 154 | 90 | 72 | 50 | 17,5 | 13,5 | 125 | 110 | 165 | М10 |
| UPF 65-80 | 78 | 232 | 310 | 280 | 140 | 88 | 154 | 90 | 76 | 65 | 17,5 | 13,5 | 145 | 130 | 180 | М10 |
| UPF 65-100 | 78 | 232 | 310 | 300 | 150 | 93 | 154 | 90 | 76 | 65 | 17,5 | 13,5 | 145 | 130 | 185 | М10 |
| UPF 65-120 | 78 | 257 | 335 | 300 | 150 | 93 | 154 | 90 | 76 | 65 | 17,5 | 13,5 | 145 | 130 | 185 | М10 |
