UNIPUMP серии UPF3

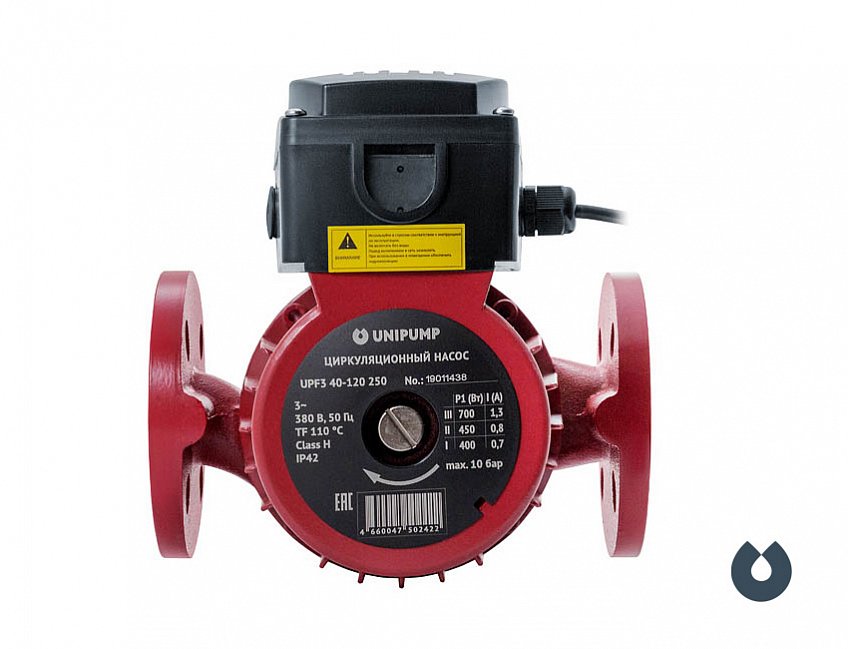

u36-1591439213

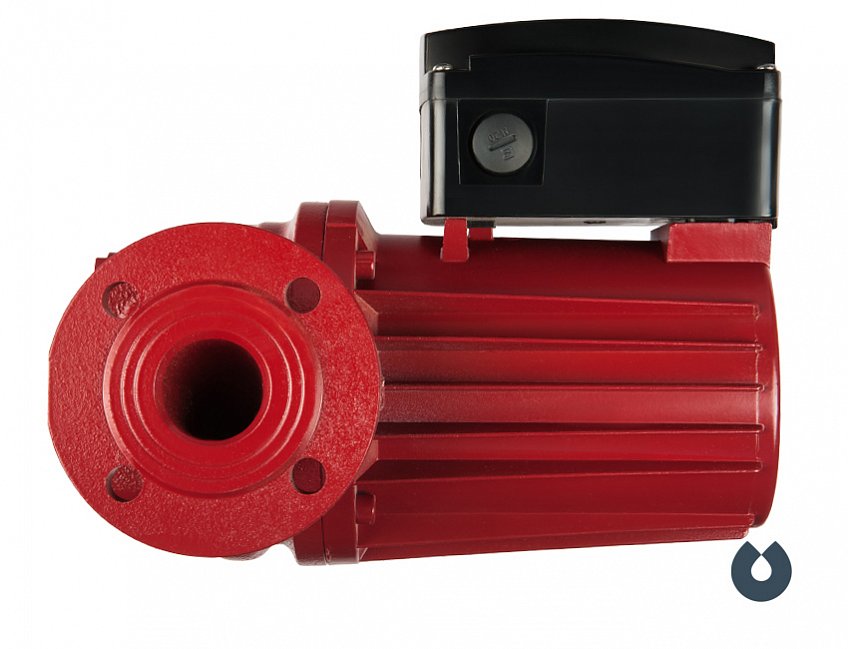

u361-1591439213
В наличии
Циркуляционные насосы серии UPF3 – трёхфазные насосы с «мокрым ротором», изменяемой мощностью и фланцевым соединением. Предназначены для перекачивания теплоносителя в системах отопления с постоянным расходом и применяются в системах с большой протяжённостью
Заказать

Комплект поставки

  • Насос в сборе - 1 шт.
  • Руководство по эксплуатации - 1 шт.
  • Тара упаковочная - 1 шт.


Циркуляционные насосы серии UPF3 – трёхфазные насосы с «мокрым» ротором и фланцевыми соединениями предназначена для перекачивания теплоносителя в системах отопления с постоянным расходом, применяется в системах отопления больших размеров. Насосы данной серии оснащены встроенной системой переключения режимов работы (мощности/производительности). Рабочие жидкости: вода малой жесткости, маловязкие, неагрессивные и невзрывоопасные жидкости без твердых и волокнистых включений, а также примесей, содержащих минеральные масла.

Область применения:

Для перекачивания теплоносителя в системах отопления с постоянным расходом. Насосы этой серии предназначены для систем отопления больших размеров.

Рабочие жидкости — чистая вода малой жесткости, маловязкие, неагрессивные и невзрывоопасные жидкости без твердых или длинноволокнистых включений, а также примесей, содержащих минеральные масла.

  • Материал корпуса насоса — чугун
  • Максимальная температура теплоносителя — +110 С
  • Максимальное давление в системе — 10 бар
  • Максимальная допустимая температура окружающей среды — +40 С.
  • Питание - от электросети — 380 ± 10 %, 50

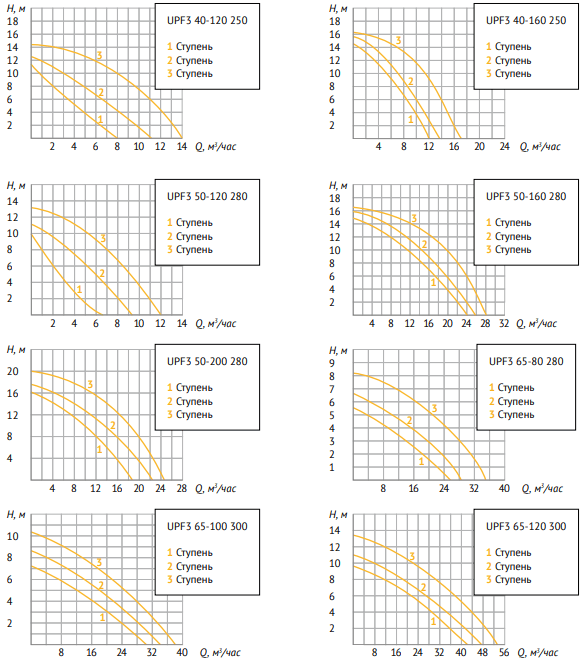

Технические характеристикиНапорно-расходные характеристикиТаблица размеров
Тип насоса Присоединительный размер,
наружная резьба		 Монтажная длина, мм Вес, кг  1-я ступень
      А / Вт   		  2-я ступень
      А / Вт  		  3-я ступень
       А / Вт
UPF3 40-120 DN40 / 1½ 250 15,3 0,7/400  0,8/450  1,3/700
UPF3 65-80 DN65 / 2½"

280

 18,2 0,7/400  0,8/450  1,3/700
 UPF3 40-160   DN40 / 1½" 250 16,9 1/600  1,2/700  1,6/1000
UPF3 50-120 DN50 / 2" 280 17,5 1/600  1,2/700  1,6/1000
 UPF3 65-100   DN65 / 2½" 300 19,7 1/600  1,2/700  1,6/1000
UPF3 50-160 DN50 / 2" 280 19,6 1,6/900  1,7/1000  2,6/1300
UPF3 50-200 DN50 / 2"

280

 19,8 1,6/900  1,7/1000  2,6/1300
UPF3 65-120 DN65 / 2½"  300 21,5 1,6/900  1,7/1000  2,6/1300

05081e2b7c7101b767a4e14f0dfef778

UPF3 40-120 40-160 50-120 50-160 50-200 65-80 65-100 65-120

30325934162d8b289b094a8a2ee8c79c

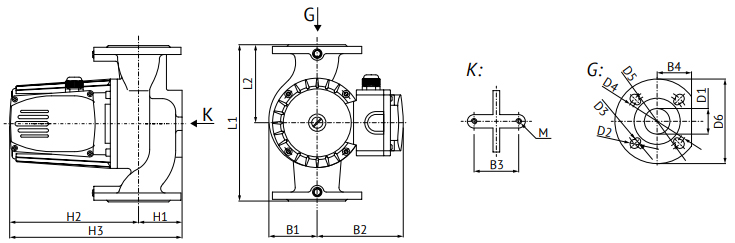

Таблица размеров

Модель  Н1  Н2  Н3  L1 L2  B1  B2  B3  B4  D1  D2  D3  D4  D5  D6  M
UPF3 40-120 250  65 232 297 250 115 80 154   80 62,5 40 17,5 13,5   110 100   150 М10
UPF3 40-160 250  65 232 297 250 115 80 154 80 62,5 40 17,5 13,5 110 100 150 M10
UPF3 50-120 280  72 232 304   280 140   88 154 90 75 50 17,5 13,5 125   110 165   M10
UPF3 50-160 280 72 257 329 280 140 88 154 90 75 50 17,5 13,5 125 110 165 М10
UPF3 50-200 280 72 257 329 280 140 88 154 90 75 65 17,5 13,5 125 110 165 М10
UPF3 65-80 280 78 232 310 280 140 88 154 90 76 50 17,5 13,5 145 130 180 М10
UPF3 65-100 300 78 232     310 300   150 93 154 90 76 65 17,5 13,5 145 130 185 М10
UPF3 65-120 300 78 257   335 300 150 93 154 90 76 65 17,5 13,5 145 130 185 М10
