СЕРИЯ STRATOS-D

ТИП

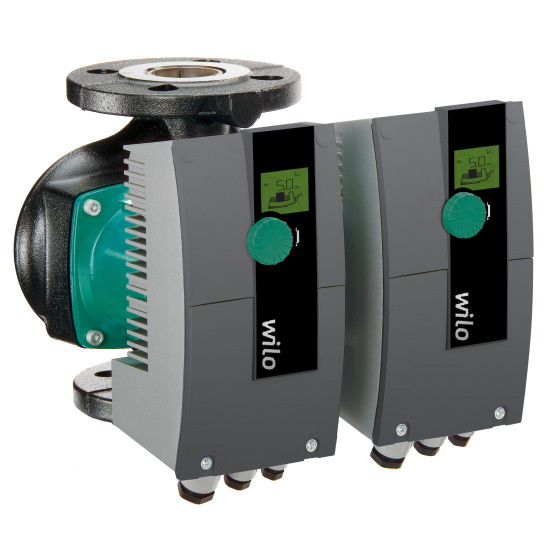

Сдвоенный циркуляционный насос с мокрым ротором, с фланцевым соединением, электронно-коммутируемым электродвигателем с автоматической регулировкой мощности

ПРИМЕНЕНИЕ

Системы отопления, системы кондиционирования, закрытые контуры охлаждения,промышленные циркуляционные системы.

ОСНАЩЕНИЕ/ФУНКЦИЯ

Режимы работы

• Ручной режим управления (n=постоянный)
• Δp-c для постоянного перепада давления
• Δp-v для переменного перепада давления
• Δp-T для перепада давления в зависимости от температурного режима (программируется через IR-Stick, IR-монитор, Modbus, BACnet, LON или CAN)
• Q-Limit для ограничения максимального расхода (настройка только через IR-карту памяти)

Ручное управление

• Настройка режимов работы
• Настройка значения напора
• Настройка автоматического режима снижения частоты вращения
• Настройка ВКЛ./ВЫКЛ. насоса
• Настройка частоты вращения (ручное переключение)

Автоматическое управление

• Бесступенчатая регулировка частоты вращения в зависимости от режима работы
• Автоматический режим снижения частоты вращения
• Функция деблокировки
• Плавный пуск
• Полная защита электродвигателя со встроенной электронной системой отключения

Внешнее управление

• Управляющий вход «Выкл. по приоритету» (возможно с IF-модулями Stratos)
• Управляющий вход «Мин. мощность по приоритету» (возможно с IF-модулями Stratos)
• Управляющий вход «Analog In 0 - 10 В» (дистанционное переключение частоты вращения), возможно с IF-модулями Stratos
• Управляющий вход «Analog In 0 - 10 В» (дистанционное изменение заданного значения), возможно с IF-модулями Stratos

Сигнализация и индикация

• Раздельная/обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт), программируется с помощью IR-карты памяти/IR-монитора
• Обобщенная сигнализация неисправности (беспотенциальный нормальнозамкнутый контакт)
• Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт), возможно с IF-модулями Stratos
• Световой индикатор неисправности
• ЖК-дисплей для индикации параметров насоса и кодов ошибок

Обмен данными

• Инфракрасный интерфейс для беспроводного обмена данными с IR-Stick/IR-монитором
• Последовательный цифровой интерфейс Modbus RTU для подсоединения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos).
• Последовательный цифровой интерфейс BACnet MS/TP Slave для подсоединения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos).
• Последовательный цифровой интерфейс CAN для подсоединения к автоматизированной системе управления зданием посредством системы шин (возможно с IF-модулями Stratos).
• Последовательный цифровой интерфейс LON для подсоединения к сети LONWorks (возможно с IF-модулями Stratos)
• Последовательный цифровой интерфейс PLR для подсоединения к автоматизированной системе управления зданием через интерфейсный преобразователь Wilo или специальные модули связи (возможно с IF-модулями Stratos)

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

• Основной/резервный режим работы (автоматическое переключение при неисправности/смена работы насосов по таймеру): возможны различные комбинации с IF-модулями Stratos (принадлежности)
• Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД): возможны различные комбинации с IF-модулями Stratos (принадлежности)

Оснащение

• исполнения фланца:
  • Стандартное исполнение для насосов DN 32 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
  • Стандартное исполнение для насосов DN 80: фланец PN 6 (согласно EN 1092-2) для ответного фланца PN 6,
  • Специальное исполнение для насосов DN 32 - DN 80: фланец PN 16 (согласно EN 1092-2) для ответного фланца PN 16,
• Встроенный перекидной клапан в корпусе насоса
• Гнездо для опционального дополнения IF-модулями Wilo

КОМПЛЕКТ ПОСТАВКИ

• Насос
• Подкладные шайбами фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 32 - DN 65)
• Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

• Допустимый диапазон температур от --10° C до +110° C
• Подключение к сети 1~230 В, 50/60 Гц
• Класс защиты IP X4D
• Фланцевое соединение DN 32 до DN 80
• Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар)

МАТЕРИАЛЫ

• Корпус насоса: Серый чугун
• Вал: Нержавеющая сталь
• Подшипники: металлографит
• Рабочее колесо: Синтетический материал

ОПИСАНИЕ/КОНСТРУКЦИЯ

• Сдвоенный циркуляционный насос с мокрым ротором, электронно-коммутируемым электродвигателем и встроенной автоматической регулировкой мощности
• Технология «красной кнопки» и графический дисплей
• Защита электродвигателя с электроникой отключения
• Штекерное соединение для расширения функций с IF-модулями для автоматизированной системы управления зданием (GA)
• Рабочее колесо с изогнутыми трехмерными лопастями и разделительный стакан из синтетического материала на волокнистой основе
