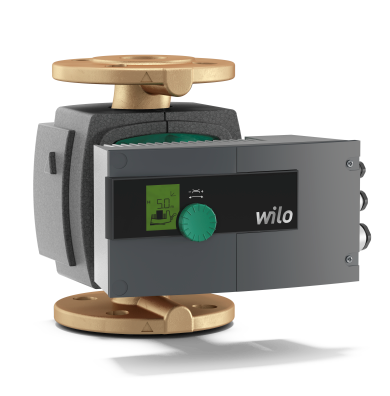

СЕРИЯ STRATOS-Z

ТИП

Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением, электронно-коммутируемым двигателем и автоматическим согласованием мощности

ПРИМЕНЕНИЕ

Циркуляционные системы питьевого водоснабжения всех типов, системы отопления, системы кондиционирования и закрытые контуры охлаждения, промышленные циркуляционные системы

ОСНАЩЕНИЕ/ФУНКЦИЯ

Режимы работы

• Режим управления (n=постоянный)
• Δp-c для постоянного перепада давления
• Δp-v для переменного перепада давления
• Δp-T для перепада давления в зависимости от температурного режима (программируется через IR-Stick, IR-монитор, Modbus, BACnet, LON или CAN)
• Q-Limit для ограничения максимального расхода (настройка только через IR-карту памяти)

Ручное управление

• Настройка режимов работы
• Настройка требуемого перепада давления
• Настройка автоматического режима снижения частоты вращения
• Настройка ВКЛ./ВЫКЛ. насоса
• Настройка частоты вращения (режим ручного управления)

Автоматическое управление

• Бесступенчатая регулировка частоты вращения в зависимости от режима работы
• Автоматический режим снижения частоты вращения
• Функция деблокирования
• Плавный пуск
• Полная защита электродвигателя со встроенной электронной системой отключения

Внешнее управление

• Управляющий вход «Выкл. по приоритету» (возможно с IF-модулями Stratos)
• Управляющий вход «Мин. мощность по приоритету» (возможно с IF-модулями Stratos)
• Управляющий вход «Analog In 0 - 10 В» (дистанционное переключение частоты вращения), возможно с IF-модулями Stratos
• Управляющий вход «Analog In 0 - 10 В» (дистанционное изменение заданного значения), возможно с IF-модулями Stratos

Сигнализация и индикация

• Обобщенная сигнализация неисправности (беспотенциальный нормальнозамкнутый контакт)
• Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт), возможно с IF-модулями Stratos
• Световой индикатор неисправности
•  ЖК-дисплей для индикации параметров насоса и кодов ошибок

Обмен данными

• Инфракрасный интерфейс для беспроводного обмена данными с IR-картой памяти/IR-монитором
• Последовательный цифровой интерфейс Modbus RTU для подключения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos).
• Последовательный цифровой интерфейс BACnet MS/TP Slave для подключения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos).
• Последовательный цифровой интерфейс CAN для подключения к автоматизированной системе управления зданием посредством системы шин (возможно с IF-модулями Stratos).
• Последовательный цифровой интерфейс LON для подключения к сети LONWorks (возможно с IF-модулями Stratos)
• Последовательный цифровой интерфейс PLR для подключения к автоматизированной системе управления зданием через интерфейсный преобразователь Wilo или специальные модули связи (возможно с IF-модулями Stratos)

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

• Основной/резервный режим работы (автоматическое переключение при неисправности/смена работы насосов по таймеру): возможны различные комбинации с IF-модулями Stratos (принадлежности)
•  Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД): возможны различные комбинации с IF-модулями Stratos (принадлежности)

Оснащение

• Отливка под ключ на корпусе насоса (у насосов с резьбовым присоединением P2≤100 Вт)
• Для насосов с фланцевым соединением: исполнения фланца
  • Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (согласно EN 1092-2)
  • Специальное исполнение для насосов DN 40 - DN 65: фланец PN 16 (согласно EN 1092-2) для ответного фланца PN 16,
• Гнездо для опционального дополнения IF-модулями Wilo
• Серийная теплоизоляция

КОМПЛЕКТ ПОСТАВКИ

• Насос
• Теплоизоляция корпуса
• Уплотнения для резьбового соединения
• С подкладными шайбами фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 40 - DN 65)
• Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

• Допустимый диапазон температур
  • Питьевая вода до 3,57 ммоль/л (20 °dH): от 0 °C до +80 °C
  • Вода систем отопления: от -10° C до +110° C
• Подключение к сети 1~230 В, 50/60 Гц
• Класс защиты IP X4D
• Резьбовое или фланцевое соединение (в зависимости от типа) Rp 1 до DN 65
• Макс. рабочее давление при стандартном исполнении: 6/10 бар (специальное исполнение: 16 бар)

МАТЕРИАЛЫ

• Корпус насоса из бронзы (тип 30/1-12 и 40/1-8 также из серого чугуна)
• Рабочее колесо: Синтетический материал
• Вал: Нержавеющая сталь
• Подшипники: Графит, пропитанный синтетической смолой

ОПИСАНИЕ/КОНСТРУКЦИЯ

• Циркуляционный насос с мокрым ротором, электронно-куммутируемым электродвигателем и встроенной автоматической регулировкой мощности
• Технология «красной кнопки» и графический дисплей
• Защита электродвигателя с электроникой отключения
• Штекерное соединение для расширения функций с IF-модулями для автоматизированной системы управления зданием (GA)
• Рабочее колесо с изогнутыми трехмерными лопастями и разделительный стакан из синтетического материала на волокнистой основе
