СЕРИЯ TOP-RL

b9ee5f421ad1a86597d2193f1c8bfc34-1592904332
В наличии

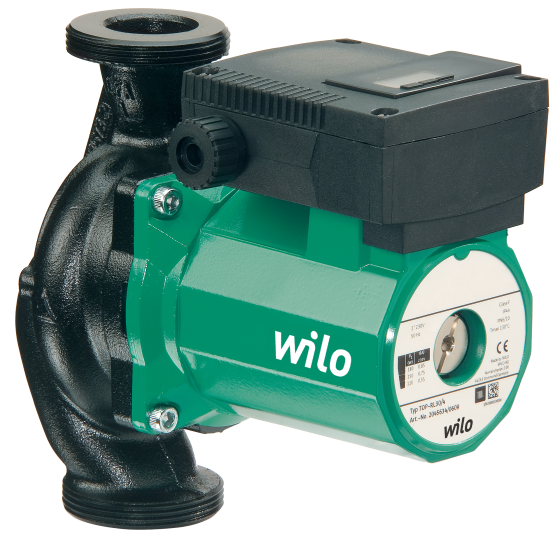

Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением
Заказать
Описание серииТехнические характеристикиPDF материалы

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

  • у циркуляционных насосов Wilo Top три ступени частоты вращения;

  • мощность регулируется вручную;

  • образование конденсата не опасно последующим возникновением ржавчины на корпусе, поскольку конструкция защищена катафорезным покрытием.

3db0913b9a38dd8e74eb6c2dd5b14bae

ПРИМЕНЕНИЕ

Системы отопления, системы кондиционирования, закрытые контуры охлаждения,промышленные циркуляционные системы.

ОСНАЩЕНИЕ/ФУНКЦИЯ

Режимы работы

  • Переключение ступеней частоты вращения

Ручное управление

  • Настройка ступеней частоты вращения (3 ступени)

Автоматическое управление

  • Полная защита электродвигателя с интегрированной электронной системой отключения (в качестве опции для всех типов с защитным модулем Wilo-C)

Внешнее управление

  • Управляющий вход «Выкл. по приоритету» (в качестве опции для всех типов с защитным модулем Wilo-C)

Сигнализация и индикация

  • Раздельная/обобщенная сигнализация неисправности (беспотенциальный нормальнозамкнутый контакт) (в качестве опции для всех типов с защитным модулем Wilo-C)
  • Обобщенная сигнализация неисправности (беспотенциальный нормальнозамкнутый контакт) (в качестве опции для всех типов с защитным модулем Wilo-C)
  • Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт) (в качестве опции для всех типов с защитным модулем Wilo-C)
  • Световая индикация неисправности (в качестве опции для всех типов насосов с защитным модулем Wilo-С)

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

  • Режим работы «основной/резервный», (автоматическое переключение при неисправности/замена насоса в зависимости от времени) (в качестве опции для всех типов насосов с защитным модулем Wilo-С)

Оснащение

  • Для насоса с фланцевым соединением: Исполнение фланца
    • Стандартное исполнение для насоса DN 40: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для контрфланца PN 6 и PN 16,

КОМПЛЕКТ ПОСТАВКИ

  • Насос
  • Уплотнения при резьбовом соединении
  • С подкладными шайбами для фланцевых болтов (при номинальном внутр. диаметре DN 40)
  • Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

Пример:

Wilo‐TOP‐RL 40/4

TOP-RL

Стандартный насос (с резьбовым или с фланцевым соединением)

40/

Номинальный внутренний диаметр для подсоединения

4

Номинальная высота подачи [м] при расходе Q = 0 м3/ч
  • Допустимый диапазон температур от -20° C до +130° C, кратковременно (2 ч) до +140° C
  • Подключение к сети 1~230 В, 50 Гц
  • Класс защиты IP X4D
  • Резьбовое или фланцевое соединение (в зависимости от типа) Rp 1, Rp 1¼ или DN 40
  • Макс. рабочее давление при стандартном исполнении: 10 бар или 6/10 бар

МАТЕРИАЛЫ

  • Корпус насоса: Серый чугун
  • Рабочее колесо: Синтетический материал
  • Вал: Нержавеющая сталь
  • Подшипники: металлографит
