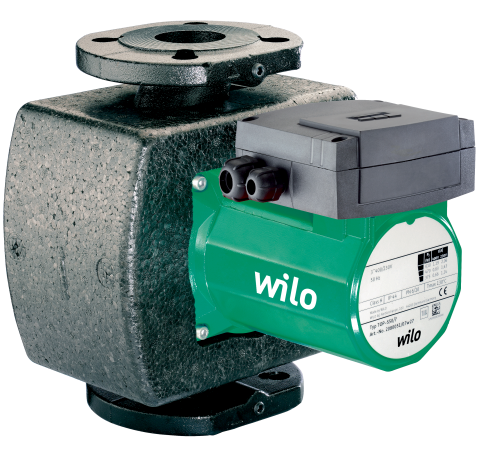

СЕРИЯ TOP-S

45feedf8f717015200cce097fe0c8af3-1592906708
В наличии
Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением
Заказать
Описание серииТехнические характеристикиPDF материалы

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

  • насчет конденсата беспокоиться не придется, поскольку корпус циркуляционного насоса TOP-S надежно защищен от коррозионных процессов катафорезным покрытием;

  • технические насосы Wilo - настройка мощности с тремя ступенями частоты вращения происходит вручную;

  • предусмотрена контрольная лампа, чтобы сообщать о правильном направлении вращения. Всегда можно проконтролировать этот момент.

2fa701486564455b1bad6af74eb6aaf8

ТИП

Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением

ПРИМЕНЕНИЕ

Cистемы водяного отопления, промышленные циркуляционные системы, системы кондиционирования и закрытые контуры охлаждения

ОСНАЩЕНИЕ/ФУНКЦИЯ

Режимы работы

  •  Переключение ступеней частоты вращения

Ручное управление

  • Настройка ступеней частоты вращения: 3 ступени частоты вращения (2 ступени частоты вращения у 1-фазных насосов с P2 ≥ 350 Вт)

Автоматическое управление

  • Встроенная защита обмотки от перегрева (только для насосов с P2 ≤ 180 Вт)

Сигнализация и индикация

  • Защитный контакт обмотки (WSK, беспотенциальный нормально замкнутый контакт) имеется только у насосов с P2 ≥180 Вт для полной защиты двигателя на всех ступенях частоты вращения; в качестве опции предлагается устройство отключения SK 602N/SK 622N
  • Контрольная лампа направления вращения (только для 3-фазных насосов)
  • Индикация выбранной ступени частоты вращения

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

  • Режим работы «основной/резервный» или параллельный (для реализации автоматического переключения на другой насос при неисправности или в определенное время заказчик должен обеспечить наличие соответствующего прибора управления).

Оснащение

  • Для насосов с фланцевым подсоединением: исполнения фланца
    • Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
    • Стандартное исполнение для насосов DN 80 / DN 100: фланец PN 6 (рассчитан для PN 16 согласно EN 1092-2) для ответного фланца PN 6,
  • Подводка кабеля возможна с двух сторон (только для 1- и 3-фазных насосов с P2 ≥180 Вт)
  • Серийная теплоизоляция для насосов, используемых в системах отопления

КОМПЛЕКТ ПОСТАВКИ

  • Насос
  • Теплоизоляция
  • С уплотнениями для резьбового соединения
  • Подкладные шайбы фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 40 - DN 65)
  • Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

Пример:

TOP-S 40/10

TOP-S

Стандартный насос (с резьбовым или с фланцевым соединением)

40/

Номинальный внутренний диаметр для подсоединения

10

Номинальный напор [м] при подачеQ = 0 м3/ч
  • Допустимый диапазон температур: от –20 до +130 °C, кратковременно (2 ч) до +140 °C (TOP-S 25/13, 80/15, 80/20: от -20 °C до +110 °C)
  • Электроподключение к сети:
    • 1~230 В, 50 Гц (в зависимости от типа)
    • 3~230 В, 50 Гц (штекер переключения опционально)
    • 3~400 В, 50 Гц
  • Класс защиты IP X4D
  • Резьбовое- или фланцевое подсоединение (в зависимости от типа) Rp 1 до DN 100
  • Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар)

МАТЕРИАЛЫ

  • Корпус насоса: Серый чугун
  • Рабочее колесо: Синтетический материал
  • Вал: Нержавеющая сталь
  • Подшипники: металлографит
