СЕРИЯ TOP-SD

398e9f951f424be9023b003546180f58-1592906939
В наличии

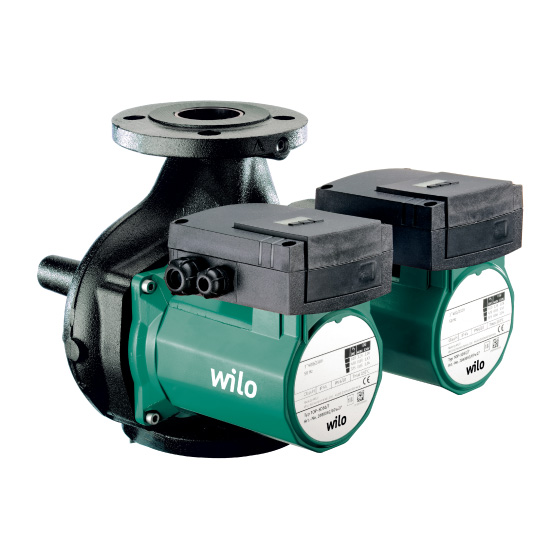

Сдвоенный насос: насос с мокрым ротором - циркуляционный насос с фланцевым соединением (TOP-SD 30/5 с резьбовым соединением).
Заказать
Описание серииТехнические характеристикиPDF материалы

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

  • сдвоенные насосы Wilo работают в двух режимах. Первый – в виде основного оборудования только один насос, а второй в этом случае выступает запасным. Второй – оба устройства функционируют синхронно, одновременно задействованы в работе;

  • у циркуляционных насосов Wilo Top предусмотрена контрольная лампа. Теперь есть отображение правильного направления вращения;

  • отрегулировать мощностные характеристики с тремя ступенями частоты вращения можно вручную;

  • конденсат не страшен для оболочки устройства, поскольку нанесено катафорезное покрытие, а оно отлично препятствует формированию ржавчины.

3820691e6e3a0312d58712e57cc8b884

ТИП

Сдвоенный насос: насос с мокрым ротором - циркуляционный насос с фланцевым соединением (TOP-SD 30/5 с резьбовым соединением).

ПРИМЕНЕНИЕ

Cистемы водяного отопления, промышленные циркуляционные системы, системы кондиционирования и закрытые контуры охлаждения

ОСНАЩЕНИЕ/ФУНКЦИЯ

Режимы работы

  • Переключение ступеней частоты вращения

Ручное управление

  • Настройка ступеней частоты вращения: 3 ступени частоты вращения

Автоматическое управление

  • Встроенная защита обмотки от перегрева (только для насосов с P2 ≤ 180 Вт)

Сигнализация и индикация

  • Защитный контакт обмотки (WSK, беспотенциальный нормально замкнутый контакт) имеется только у насосов с P2 ≥180 Вт и предназначен для полной защиты двигателя на всех ступенях частоты вращения; в качестве опции предлагается устройство отключения SK 602N/SK 622N
  • Контрольная индикация направления вращения (серийное оснащение только для 3~насосов)
  • Индикация выбранной ступени частоты вращения

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

  • Режим работы «основной/резервный» или параллельный (для реализации автоматического переключения на другой насос при неисправности или в определенное время заказчик должен обеспечить наличие соответствующего прибора управления).

Оснащение

  • Для насосов с фланцевым подсоединением: исполнения фланца
    • Стандартное исполнение для насосов DN 32 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
    • Стандартное исполнение для насосов DN 80: фланец PN 6 (рассчитан для PN16 согласно EN 1092-2) для ответного фланца PN 6,
  • Консольная конструкция (только с горизонтальным расположением вала):
    • Стандартное исполнение для насосов TOP-SD 40/15, 50/15, все TOP-SD 65 и TOP-SD 80.
    • Специальное исполнение для насосов TOP-SD 32/10, 40/3, 40/7, 40/10, 50/7, 50/10. Отверстие M10 для монтажа консоли по запросу.
  • Встроенный перекидной клапан в корпусе насоса
  • Кабельный ввод возможен с двух сторон (только для 1~ и 3~насосов с P2≥180 Вт)

КОМПЛЕКТ ПОСТАВКИ

  • Сдвоенный насос
  • С уплотнениями для резьбового соединения (только для TOP-SD 30/5)
  • С подкладными шайбами фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 32 - DN 65)
  • Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

Пример:

Wilo-TOP-SD 40/7

TOP-SD

Стандартный сдвоенный насос (насос с фланцевым соединением, TOP-SD 30/5 с резьбовым соединением)

40/

Номинальный внутренний диаметр для подсоединения

7

Номинальный напор [м] при подачеQ = 0 м3/ч
  • Допустимый диапазон температур: от –20 до +130 °C, кратковременно (2 ч) до +140 °C (TOP-SD 80/15, 80/20: от -20 °C до +110 °C)
  • Электроподключение к сети:
    • 1~230 В, 50 Гц (в зависимости от типа)
    • 3~230 В, 50 Гц (штекер переключения опционально)
    • 3~400 В, 50 Гц
  • Класс защиты IP X4D
  • Резьбовое или фланцевое соединение (в зависимости от типа): от Rp 1¼ до DN 80
  • Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар)

МАТЕРИАЛЫ

  • Корпус насоса: Серый чугун
  • Рабочее колесо: Синтетический материал
  • Вал: Нержавеющая сталь
  • Подшипники: металлографит
