СЕРИЯ BL-E

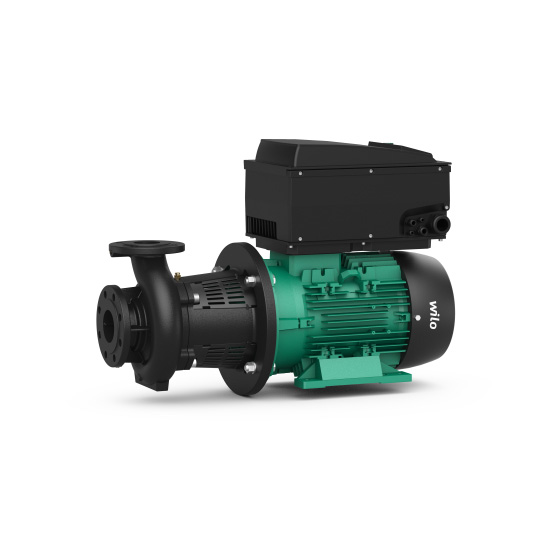

b0d19d54037a890f4e55f21f88c8cbf3-1592995764
В наличии
Энергоэффективный одноступенчатый центробежный насос в блочном исполнении с электронным автоматическим регулированием частоты вращения, торцовым уплотнением, фланцевым подсоединением.
Заказать
Описание серииТехнические характеристикиPDF материалы

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

  • насос Wilo BL экономит электроэнергию, поскольку в наличии система настройки мощности электронного типа;

  • интерфейсы с опциональным комплектом, чтобы по шине происходил обмен данных;

  • IF-модули;

  • технология зеленой кнопки, классный дисплей – все еще проще и понятней;

  • электронная система отключения;

  • технические насосы Wilo стандартных типоразмеров;

  • параметры мощности делают насосы Вило удобными в эксплуатации;

  • в комплектации оборудования термодатчик – электродвигатель полноценно защищен.

11aaca284a48c7838b225b1e8e7feb28

ТИП

Энергоэффективный одноступенчатый центробежный насос в блочном исполнении с электронным автоматическим регулированием частоты вращения, торцовым уплотнением, фланцевым подсоединением.

ПРИМЕНЕНИЕ

Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.

ОСНАЩЕНИЕ/ФУНКЦИЯ

Режимы работы

  • Δp-c для постоянного перепада давления
  • Δp-v для переменного перепада давления
  • PID-Control
  • Ручной режим управления (n — постоянный)

Панель управления

  • Зеленая кнопка и дисплей

Ручное управление

  • Настройка значения напора
  • Настройка частоты вращения (ручное переключение)
  • Настройка режимов работы
  • Настройка ВКЛ./ВЫКЛ. насоса
  • Конфигурация все рабочих параметров
  • Квитирование ошибок

Внешнее управление

  • Управляющий вход «Выкл. по приоритету»
  • Аналоговый вход 0 – 10 В, 0 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
  • Аналоговый вход 2 – 10 В, 4 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
  • Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
  • Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления

Сигнализация и индикация

  • Обобщенная сигнализация неисправности SSM
  • Обобщенная сигнализация рабочего состояния SBM

Обмен данными

  • Инфракрасный интерфейс для беспроводного обмена данными с IR-монитором/IR-модулем
  • Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием

Функции защиты

  • Полная защита электродвигателя со встроенной электронной системой отключения
  • Блокировка доступа

Система управления сдвоенными насосами (2 одинарных насоса; применение только с разветвленными трубопроводами)

  • Режим работы «основной/резервный» (автоматическое переключение при неисправности)
  • Основной/резервный режим работы, смена насосов через 24 часа
  • Режим параллельной работы двух насосов



КОМПЛЕКТ ПОСТАВКИ



  • Насос
  • Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

Пример

BL-E 40/160-5,5/2-R1

BL-E

Блочный насос с электронным регулированием

40

Номинальный диаметр DN подсоединения к трубопроводу (напорный патрубок)

160

Номинальный диаметр рабочего колеса в мм

5,5

Номинальная мощность электродвигателя Р2, кВт

2

Число полюсов

-R1

Исполнение без дифференциального датчика давления
  • Допустимый диапазон температур перекачиваемой жидкости от -20° C до +140° C
  • Подключение к сети
    • 3~440 В -5/±10 %, 50/60 Гц
    • 3~400 В ±10 %, 50/60 Гц
    • 3~380 В -5/±10 %, 50/60 Гц
  • Класс защиты IP55
  • Номинальный диаметр от DN 32 до DN 125
  • Макс. рабочее давление 16 бар (120 °C)

МАТЕРИАЛЫ

  • Корпус насоса и фонарь: Стандартное исполнение: EN-GJL-250; опционально: Чугун с шаровидным графитом EN-GJS-400-18-LT
  • Рабочее колесо: Стандартное исполнение: EN-GJL-200; опционально: Бронза CuSn 10
  • Вал: 1.4122
  • Торцевое уплотнение: AQEGG, другие торцевые уплотнения по запросу

ОПИСАНИЕ/КОНСТРУКЦИЯ

Одноступенчатый низконапорный центробежный насос в блочном исполнении с аксиальным всасывающим патрубком и радиально расположенным напорным патрубком со следующими элементами:

  • Торцевое уплотнение
  • Фланцевое соединение со штуцером для замера давления R 1/8
  • Фонарь
  • Муфта
  • Привод со встроенной электронной системой регулирования частоты вращения
