СЕРИЯ DP-E

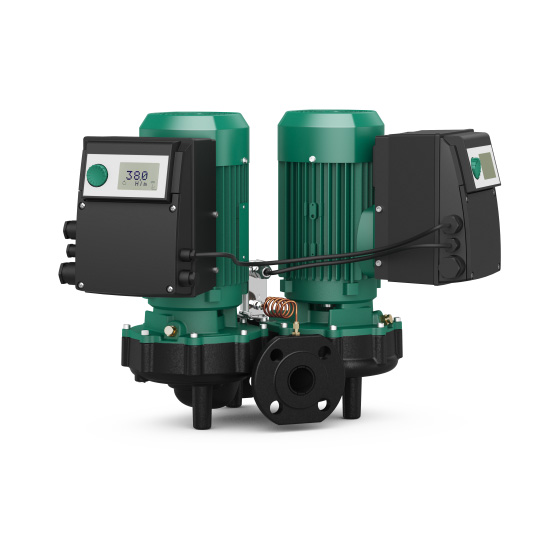

72ff053e08583e0c23a1883686531423-1592993102
В наличии
Электронно регулируемый сдвоенный насос с сухим ротором в исполнении Inline, с фланцевым соединением и автоматической регулировкой мощности
Заказать
Описание серииТехнические характеристикиPDF материалы

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

  • технические насосы Wilo экономят энергоресурсы потому, что внедрена специальная электронная система, позволяющая регулировать мощность;

  • интерфейсы с опциональным набором, чтобы по шине распространялся информационный поток, в наличии IF-штекеры;

  • инновационный дисплей, зеленая кнопка – это все существенно облегчает эксплуатацию насосного оборудования;

  • встроена система управления, чтобы оказывать влияние на функциональность сдвоенных насосов Wilo;

  • внутри устройства термодатчик с защитными функциями электромотора;

  • электронная система отключения.

715ad5fad6517676c762dbeb4374038c

ТИП

Электронно регулируемый сдвоенный насос с сухим ротором в исполнении Inline, с фланцевым соединением и автоматической регулировкой мощности

ПРИМЕНЕНИЕ

Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.

ОСНАЩЕНИЕ/ФУНКЦИЯ

Режимы работы

  • Δp-c для постоянного перепада давления
  • Δp-v для переменного перепада давления
  • ПИД-регулятор
  • Ручной режим управления (n=постоянный)

Панель ручного управления

  • Зеленая кнопка и дисплей

Ручное управление

  • Настройка значения напора
  • Настройка частоты вращения (ручное переключение)
  • Настройка режимов работы
  • Настройка ВКЛ./ВЫКЛ. насоса
  • Конфигурация все рабочих параметров
  • Квитирование ошибок

Внешнее управление

  • Управляющий вход «Выкл. по приоритету»
  • Управляющий вход «Внешняя смена насосов» (действует только в режиме работы сдвоенных насосов)
  • Аналоговый вход 0 – 10 В, 0 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
  • Аналоговый вход 2 – 10 В, 4 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
  • Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
  • Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления

Сигнализация и индикация

  • Обобщенная сигнализация неисправности SSM
  • Обобщенная сигнализация рабочего состояния SBM

Обмен данными

  • Инфракрасный интерфейс для беспроводного обмена данными с IR-монитором/IR-модулем
  • Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием

Функции защиты

  • Полная защита электродвигателя со встроенной электронной системой отключения
  • Блокировка доступа

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

  • Режим работы «основной/резервный» (автоматическое переключение при неисправности)
  • Основной/резервный режим работы, смена насосов через 24 часа
  • Режим параллельной работы двух насосов
  • Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД)

КОМПЛЕКТ ПОСТАВКИ

  • Насос
  • Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

Пример

DP-E 40/160-4/2-R1

DP‐E

Сдвоенный насос с электронным регулированием

40

Номинальный внутренний диаметр присоединения к трубопроводу D

160

Номинальный внутренний диаметр рабочего колеса

4

Номинальная мощность электродвигателя P2 в кВт

2

Число полюсов электродвигателя

R1

Исполнение без датчика
  • Допустимый диапазон температур от -20° C до +120° C
  • Подключение к сети
    • 3~400 В ± 10 %, 50 Гц
    • 3~380 В -5 % +10 %, 60 Гц
  • Класс защиты IP 55
  • Номинальный внутренний диаметр от DN 32 до DN 80
  • Макс. рабочее давление 10 бар (специальное исполнение: 16 бар)

МАТЕРИАЛЫ

  • Корпус насоса и соединительный элемент: EN-GJL-250
  • Рабочее колесо: PPO-GF30
  • Вал: 1.4021
  • Скользящее торцевое уплотнение: AQEGG; другие скользящие торцевые уплотнения по запросу

ОПИСАНИЕ/КОНСТРУКЦИЯ

Одноступенчатый низконапорный сдвоенный насос в исполнении Inline со следующими элементами:

  • Перекидной клапан
  • Скользящее торцовое уплотнение
  • Фланцевое соединение
  • Привод со встроенной электронной системой регулирования частоты вращения
Wilo-VeroLine-IP-E Wilo-VeroTwin-DP-E.pdf
