СЕРИЯ IL-E

181df1a914d126b0da8a22351c4c7a3d-1592993483
В наличии

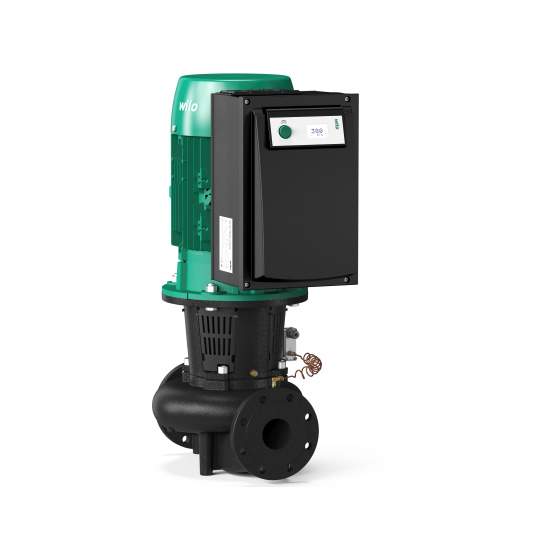

Электронно регулируемый насос с сухим ротором в исполнении inline с фланцевым соединением и автоматической регулировкой мощности
Заказать
Описание серииТехнические характеристикиPDF материалы

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

  • циркуляционный насос IL экономичен в потреблении электроэнергии, так как интегрирована электронная система для настройки мощности;

  • интерфейсы с опциональными возможностями для информационного потока по шине. Для этого предусмотрены IF-модули;

  • облегченное управление посредством технологии зеленой кнопки;

  • насос Wilo IL легко управляем и благодаря современному дисплею;

  • в наличии система для управления сдвоенными насосами Wilo;

  • система отключения электронного образца;

  • термодатчик, чтобы максимально защитить электромотор.

5a421f4336eed079a25f02dda1c9a3e7

ТИП

Электронно регулируемый насос с сухим ротором в исполнении inline с фланцевым соединением и автоматической регулировкой мощности

ПРИМЕНЕНИЕ

Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.

ОСНАЩЕНИЕ/ФУНКЦИЯ

Режимы работы

  • Δp-c для постоянного перепада давления
  • Δp-v для переменного перепада давления
  • ПИД-регулятор
  • Ручной режим управления (n=постоянный)

Панель ручного управления

  • Зеленая кнопка и дисплей

Ручное управление

  • Настройка значения напора
  • Настройка частоты вращения (ручное переключение)
  • Настройка режимов работы
  • Настройка ВКЛ./ВЫКЛ. насоса
  • Конфигурация все рабочих параметров
  • Квитирование ошибок

Внешнее управление

  • Управляющий вход «Выкл. по приоритету»
  • Управляющий вход «Внешняя смена насосов» (действует только в режиме работы сдвоенных насосов)
  • Аналоговый вход 0 – 10 В, 0 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
  • Аналоговый вход 2 – 10 В, 4 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
  • Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
  • Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления

Сигнализация и индикация

  • Обобщенная сигнализация неисправности SSM
  • Обобщенная сигнализация рабочего состояния SBM

Обмен данными

  • Инфракрасный интерфейс для беспроводного обмена данными с IR-монитором/IR-модулем
  • Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием

Функции защиты

  • Полная защита электродвигателя со встроенной электронной системой отключения
  • Блокировка доступа

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

  • Режим работы «основной/резервный» (автоматическое переключение при неисправности)
  • Основной/резервный режим работы, смена насосов через 24 часа
  • Режим параллельной работы двух насосов
  • Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД)

КОМПЛЕКТ ПОСТАВКИ

  • Насос
  • Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

Пример

IL-E 50/170-7,5/2-R1

IL-E

Насос Inline с электронным регулированием

50

Номинальный внутренний диаметр присоединения к трубопроводу D

170

Номинальный внутренний диаметр рабочего колеса

7,5

Номинальная мощность электродвигателя P2 в кВт

2

Число полюсов электродвигателя

R1

Исполнение без датчика давления
  • Допустимый диапазон температур от -20° C до +140° C
  • Сетевое подключение
    • 3~440 В ±10 %, 50/60 Гц
    • 3~400 В ±10 %, 50/60 Гц
    • 3~380 В -5 % +10 %, 50/60 Гц
  • Класс защиты IP 55
  • Номинальный внутренний диаметр от DN 40 до DN 200
  • Макс. рабочее давление 16 бар

МАТЕРИАЛЫ

  • Корпус насоса и фонарь: EN-GJL-250
  • Рабочее колесо
    • Стандартное исполнение: EN-GJL-200
    • Специальное исполнение: Бронза CuSn 10
  • Вал: 1.4122
  • Скользящее торцевое уплотнение: AQEGG; другие скользящие торцевые уплотнения по запросу

ОПИСАНИЕ/КОНСТРУКЦИЯ

Одноступенчатый низконапорный центробежный насос в исполнении Inline со следующими элементами:

  • Скользящее торцовое уплотнение
  • Фланцевое соединение
  • Соединительный элемент
  • Муфта
  • Привод со встроенной электронной системой регулирования частоты вращения
