СЕРИЯ STRATOS GIGA

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

• общий КПД может быть самым высоким только благодаря инновационным циркуляционным насосам Stratos, которые высокоэффективны в эксплуатации;

• электронно-коммутируемый мотор работает эффективно. Класс энергоэффективности составляет IE5;

• в наличии штекерные IF-модули, чтобы интерфейсы подсоединились к АСУ зданием.

ОПИСАНИЕ

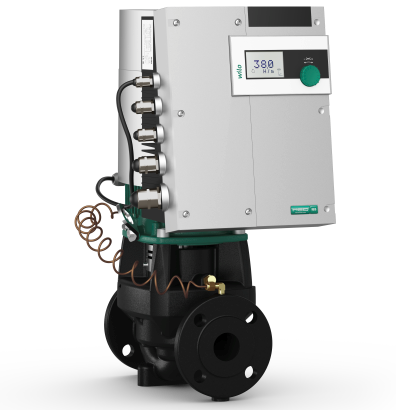

Wilo-Stratos GIGA — идеальный высокоэффективный насос для использования в системах отопления, кондиционирования и охлаждения в зданиях, где важно перемещать большие объемы воды с большим напором.

ТИП

Высокоэффективный Inline с электронно-коммутируемым двигателем и электронной регулировкой частоты вращения с сухим ротором. Исполнение в качестве одноступенчатого низконапорного центробежного насоса с фланцевым подсоединением и скользящим торцовым уплотнением.

ПРИМЕНЕНИЕ

Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.

ОСНАЩЕНИЕ/ФУНКЦИЯ

Режимы работы

• Δp-c для постоянного перепада давления
• Δp-v для переменного перепада давления
• PID-Control
• Ручной режим управления (n — постоянный)

Панель управления

• Зеленая кнопка и дисплей

Ручное управление

• Настройка значения напора
• Настройка частоты вращения (ручное переключение)
• Настройка режимов работы
• Настройка ВКЛ./ВЫКЛ. насоса
• Конфигурация все рабочих параметров
• Квитирование ошибок

Внешнее управление

• Управляющий вход «Выкл. по приоритету»
• Управляющий вход «Внешняя смена насосов» (действует только в режиме работы сдвоенных насосов)
• Аналоговый вход 0 – 10 В, 0 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
• Аналоговый вход 2 – 10 В, 4 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
• Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
• Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления

Сигнализация и индикация

• Обобщенная сигнализация неисправности SSM
• Обобщенная сигнализация рабочего состояния SBM

Обмен данными

• Инфракрасный интерфейс для беспроводного обмена данными с IR-монитором/IR-модулем
• Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием

Функции защиты

• Полная защита электродвигателя со встроенной электронной системой отключения
• Блокировка доступа

Система управления сдвоенными насосами (2 одинарных насоса)

• Режим работы «основной/резервный» (автоматическое переключение при неисправности)
• Основной/резервный режим работы, смена насосов через 24 часа
• Режим параллельной работы двух насосов
• Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД)

КОМПЛЕКТ ПОСТАВКИ

• Насос
• Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

• Индекс минимальной эффективности (MEI) ≥ 0,7
• Диапазон температур перекачиваемой жидкости: от -20 °C до +140 °C
• Подсоединение к сети 3~480 В ±10 %, 50/60 Гц, 3~440 В ±10 %, 50/60 Гц, 3~400 В ±10 %, 50/60 Гц, 3~380 В -5 % +10 %, 50/60 Гц
• Класс защиты IP55
• Номинальный диаметр от DN 40 до DN 100
• Макс. рабочее давление 16 бар

МАТЕРИАЛЫ

• Корпус насоса и фонарь: EN-GJL-250
• Рабочее колесо: PPS-GF40 или EN-GJL-200 в зависимости от типа
• Вал: 1.4122
• Скользящее торцевое уплотнение: AQEGG; другие скользящие торцовые уплотнения по запросу
