СЕРИЯ TWI

f30c8f5cf6b2eb959c5683058b39428d-1593420642
В наличии

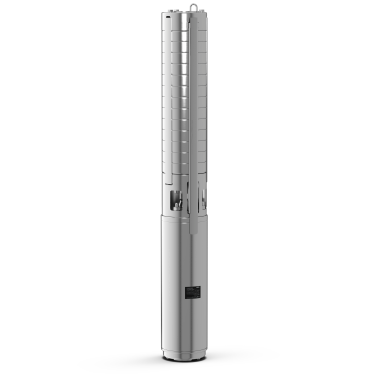

Многосекционный 4" погружной насос в исполнении со стяжными лентами для вертикальной или горизонтальной установки
Заказать
Описание серииТехнические характеристикиPDF материалы

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

  • оборудование чрезвычайно долговечное, поскольку применена нержавейка, стойкая к коррозии;

  • насосные агрегаты сертифицированы, подходят для систем водоснабжения с питьевой водой;

  • параметры мощности представлены в широком диапазоне – 1-250 куб.м/час;

  • высокая гибкость.

7a018617390cfbe09ed7bafb63c7dcae

ТИП

Многосекционный 4" погружной насос в исполнении со стяжными лентами для вертикальной или горизонтальной установки

ПРИМЕНЕНИЕ

  • Водоснабжение, в т.ч. питьевой водой, из скважин и цистерн
  • Снабжение хозяйственной водой
  • Использование в системах водоснабжения коммунального хозяйства, для полива и ирригации
  • Повышение давления
  • Понижение уровня воды
  • Перекачивание воды промышленного использования
  • Для перекачивания воды без длинноволокнистых и абразивных примесей

ОСНАЩЕНИЕ/ФУНКЦИЯ

  • Многосекционный погружной насос с радиальными или диагональными рабочими колесами
  • Встроенный обратный клапан
  • Муфта в соответствии с NEMA
  • Однофазный или трехфазный электродвигатель
  • Герметизированные электродвигатели

КОМПЛЕКТ ПОСТАВКИ

  • Гидравлическая часть в полном сборе с электродвигателем
  • 1,5/2,5 м кабель электропитания с допуском для питьевой воды (поперечное сечение: 4x1,5 мм2)
  • В однофазном исполнении, вкл. распределительные пусковые устройства с конденсатором, термическим реле электродвигателя, а также включателем/выключателем
  • Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

например:

Wilo-Sub TWI 4.01-09-C

TWI

Погружной насос

4

Диаметр гидравлической части в дюймах ["]

01

Номинальная подача [м3/ч]

09

Число секций гидравлической части

C

Обозначение поколения насоса
  • Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
  • Режим работы в погруженном состоянии: S1
  • Температура перекачиваемой жидкости: 3 – 30 °C
  • Минимальная скорость обтекания электродвигателя: 0,1 м/сек
  • Макс. содержание песка: 50 г/м3
  • Макс. количество пусков: 20/час
  • Макс. глубина погружения: 150 м
  • Класс защиты: IP68
  • Подсоединение к напорному патрубку: Rp 1¼ - Rp 2



МАТЕРИАЛЫ



  • Корпус гидравлической части: нержавеющая сталь 1.4301
  • Рабочие колеса: нержавеющая сталь 1.4301
  • Вал гидравлической части: Нержавеющая сталь 1.4057
  • Корпус электродвигателя: нержавеющая сталь 1.4301
  • Вал электродвигателя: Нержавеющая сталь 1.4305



ОПИСАНИЕ/КОНСТРУКЦИЯ

Погружной насос с допуском ACS для вертикального или горизонтального монтажа.

Гидравлическая часть

Многоступенчатый погружной насос с подсоединением NEMA и радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой жидкостью, выполнены из коррозионностойких материалов.

Электродвигатель

Коррозионностойкий однофазный или трехфазный электродвигатель прямого пуска. Гидроизолированный герметично залитый статор с эмалированной обмоткой, самосмазывающиеся подшипники, наполнение водогликолевой смесью.

Охлаждение

Электродвигатель охлаждается перекачиваемой жидкостью. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения максимальной температуры перекачиваемой жидкости и минимальную скорость потока. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — на выбор заказчика. Горизонтальный монтаж выполняется с охлаждающим кожухом.

Напорный кожух

Напорный кожух дает возможность монтировать агрегат непосредственно в систему трубопровода. Стандартное исполнение насоса внутри напорного кожуха - без обратного клапана. Максимальное приточное давление составляет 10 бар.
