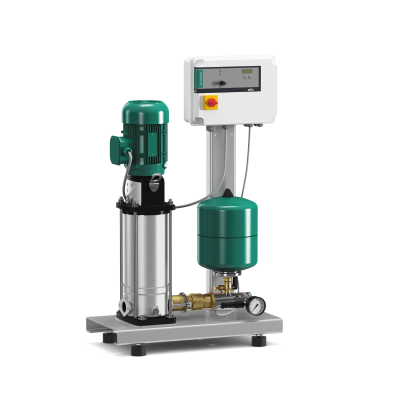

СЕРИЯ CO-1 HELIX V

ПРИМЕНЕНИЕ

• Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
• Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

ОСНАЩЕНИЕ/ФУНКЦИЯ

• Автоматическая система управления насосом с регулятором CE+
• 1 насос серии Helix V со стандартным электродвигателем класса IE2 , от 7,5 кВт и выше – со стандартным электродвигателем IE3 (опционально для электродвигателей меньшей мощности)
• Детали, контактирующие с водой, не подвержены коррозии
• Фундаментная рама из оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума
• Запорная арматура, напорная сторона
• Обратный клапан, напорная сторона
• Мембранный напорный бак 8 л, PN16, напорная сторона
• Датчик давление, напорная сторона
• Манометр, напорная сторона
• В качестве опции – защита от сухого хода (WMS) с манометром на стороне всасывания

КОМПЛЕКТ ПОСТАВКИ

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

• Подключение к 3-фазной сети 230/400 В ± 10 %, 50 Гц (другие исполнения по запросу)
• Температура перекачиваемой жидкости макс. 50 °C (по заказу 70 °C)
• Макс. температура окружающей среды 40 °C
• Рабочее давление 16 бар
• Входное давление 10 бар
• Ступени давления переключения 6/10/16 бар
• Номинальный внутренний диаметр для подсоединения со стороны конечного давления Rp 1 ¼" - DN 80
• Номинальный внутренний диаметр для подсоединения со стороны подвода R 1 ¼"- DN 80
• Частота вращения 2850 об/мин
• Класс защиты IP 54 (прибор управления CE+)
• Коммутационная способность P2 макс. при макс. 10 A = 4 кВт (при > 4 кВт последовательно включаемом электромеханическом блоке питания)
• Предохранители AC3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения
• Допустимые перекачиваемые среды (другие среды по запросу):Указание по перекачиваемым средам: допустимой перекачиваемой средой является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы.
  • чистая вода без осаждающихся веществ;
  • бытовая, холодная, охлаждающая и дождевая вода;
  • питьевая вода;
  • вода для пожаротушения

МАТЕРИАЛЫ

Helix V 4 ― V 16

• Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
• Корпус насоса из нержавеющей стали 1.4301
• Вал из нержавеющей стали 1.4057
• 1.4404 защитная втулка вала
• Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
• Система трубопроводов из нержавеющей стали 1.4571

Helix V 22 ― Helix V 52

• Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
• Корпус насоса из нержавеющей стали 1.4308
• Вал из нержавеющей стали 1.4057
• 1.4404 защитная втулка вала
• Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
• Система трубопроводов из нержавеющей стали 1.4571

ОПИСАНИЕ/КОНСТРУКЦИЯ

• Опорная рама: из оцинкованной стали, с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума. Другие исполнения – по запросу.
• Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
• Насосы: 1 насос серий от Helix V 4 до Helix V 52; все контактирующие с перекачиваемой жидкостью детали выполнены из нержавеющей стали; другие исполнения — по запросу. Допуск KTW/WRAS/ACS для всех деталей, контактирующих с перекачиваемой жидкостью.
• Арматура: с напорной стороны насос оснащен шаровой запорной арматурой со знаком технического контроля DVGW либо запорным клапаном со знаком технического контроля DVGW и, с напорной стороны, обратным клапаном с допуском KTW.
• Мембранный напорный резервуар 8 л/PN16 расположен со стороны конечного давления, снабжен мембраной из бутилкаучука, с допуском DVGW/KTW, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой с допуском DVGW/KTW согласно DIN 4807
• Датчик давления: От 4 до 20 мА, расположен со стороны конечного давления для задействования центрального регулятора CE+.
• Индикация давления: с помощью манометра ø 63 мм со стороны конечного давления. Дополнительная цифровая индикация конечного давления на буквенно-цифровом сенсорном дисплее регулятора Comfort
• Прибор управления/регулятор: в серийном исполнении установка оснащена регулятором CE+
