СЕРИЯ CO-1 MVI

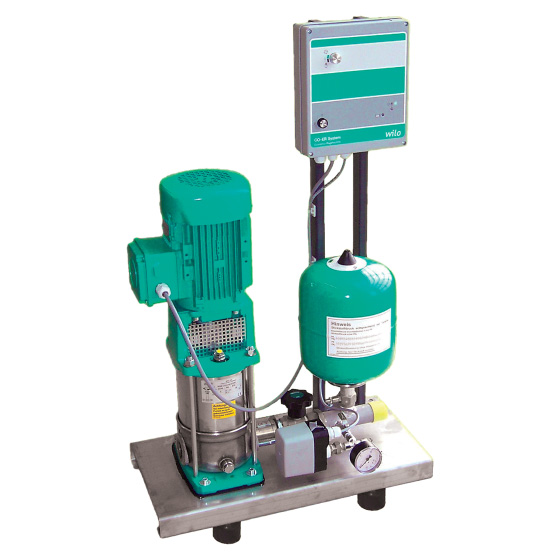

2833dadaa77261dc0e96bf9783ee04cc-1593151723
В наличии
Установка водоснабжения с нормальновсасывающим высоконапорным центробежным насосом
Заказать
Описание серииТехнические характеристикиPDF материалы

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

  • система отличается прочностью, надежностью, поскольку представлена высоконапорными центробежными насосами Wilo MVI. Оборудование выполнено из нержавеющей стали;

  • в систему можно интегрировать любые насосы Wilo MVI и получить, соответственно, необходимые гидравлические характеристики;

  • управляющее устройство ER-1, поэтому система работает стабильно и качественно.

f9f00a922478c749e34a45f6e8494711

ТИП

Установка водоснабжения с нормальновсасывающим высоконапорным центробежным насосом

ПРИМЕНЕНИЕ

  • Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
  • Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

ОСНАЩЕНИЕ/ФУНКЦИЯ

  • 1 насос серии MVI
  • Макс. число секций: 11
  • Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
  • Фундаментная рама из нержавеющей стали, оцинкованная (CO-1 MVI 52/95..: сталь, лакированная)
  • регулируемые по высоте вибропоглощающие опоры для изоляции корпусного шума
  • Запорная арматура с напорной стороны
  • Обратный клапан с напорной стороны
  • Мембранный напорный бак 8 л, PN16, с напорной стороны

КОМПЛЕКТ ПОСТАВКИ

  • Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
  • Упаковка
  • Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

Пример:

Wilo-CO-1 MVI 204/ER

CO

Компактная установка повышения давления

1

С одним насосом

MVI

Серия насосов

2

Номинальный объемный расход одинарного насоса [м3/ч]

04

Число секций одинарного насоса

ER

Прибор управления; ER = регулятор Economy
  • Подключение к 3-фазной сети 230/400 В ± 10 %, 50 Гц (другие исполнения по запросу)
  • Макс. температура перекачиваемой жидкости 50 °C (опционально 70 °C)
  • Температура окружающей среды макс. 40 °C
  • Рабочее давление 16 бар
  • Входное давление 6 бар
  • Ступени давления переключения 6/10/16 бар
  • Номинальные диаметры для подсоединения со стороны подвода Rp 1¼" - DN 100
  • Номинальные диаметры для подсоединения со стороны конечного давления R 1¼" - DN 100
  • Частота вращения 2800 об/мин
  • Класс защиты IP54 (прибор управления ER)
  • Предохранители AC 3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения
  • Допустимые перекачиваемые жидкости (другие жидкости по запросу):Указание по перекачиваемым жидкостям: Допустимой перекачиваемой жидкостью является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы
    • Чистая вода без осаждающихся веществ
    • бытовая, холодная, охлаждающая и дождевая вода;
    • питьевая вода;
    • Вода для пожаротушения

МАТЕРИАЛЫ

MVI 1.. до 16..-6

  • Рабочие колеса и секции из нержавеющей стали 1.4301/1.4404 (MVI 16..-6 только из 1.4301)
  • Корпус насоса из нержавеющей стали 1.4301/1.4404
  • Вал из нержавеющей стали 1.4301/1.4404
  • Уплотнение EPDM (EP 851)/FKM (Viton)
  • Крышка корпуса из нержавеющей стали 1.4301/1.4404
  • Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
  • Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
  • Напорный кожух из нержавеющей стали 1.4301/1.4404
  • Подшипники из карбида вольфрама
  • Основание насоса EN-GJL-250
  • Система трубопроводов из нержавеющей стали 1.4571

MVI 16.. – 95..

  • Рабочие колеса из нержавеющей стали 1.4301/1.4404
  • Секции из нержавеющей стали 1.4301/1.4404
  • Корпус насоса EN-GJL-250/1.4404
  • Вал из нержавеющей стали 1.4057/1.4404
  • Уплотнение EPDM (EP 851)/FKM (Viton)
  • Крышка корпуса из нержавеющей стали 1.4301/1.4404
  • Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
  • Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
  • Напорный кожух из нержавеющей стали 1.4301/1.4404
  • Подшипники из карбида вольфрама
  • Система трубопроводов из нержавеющей стали 1.4571

ОПИСАНИЕ/КОНСТРУКЦИЯ

  • Готовая к подключению установка водоснабжения, монтируемая на фундаментной раме из нержавеющей стали или покрытой лаком стали (MVI 52..), включая виброгасители; с полной разводкой трубопроводов из нержавеющей стали, включая всю необходимую арматуру и запорные устройства (за исключением запорного устройства со стороны подвода), блок компенсации давления, высоконапорный центробежный насос из нержавеющей стали (MVI) и полностью смонтированный и готовый к подключению прибор управления ER-1. В прибор управления встроена электронная система отключения, срабатывающая при недостатке воды.
  • Мембранный напорный бак: 8 л/PN16 расположен со стороны конечного давления, снабжен мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой согласно DIN 4807
  • Прибор управления: в серийном исполнении установка оснащается Economy-регулятором ER-1
Wilo-MultiVert-MVI 1../2../4../8../16.. -6
Wilo-MultiVert MVI 16../32../52../70../95..
Wilo-Economy CO-1 ..., CO-T-1 ... ...CE+ ...ER, Wilo-Comfort-Vario COR-1 ... ...-GE ...VR
