СЕРИЯ CO-1 MVIS

ТИП

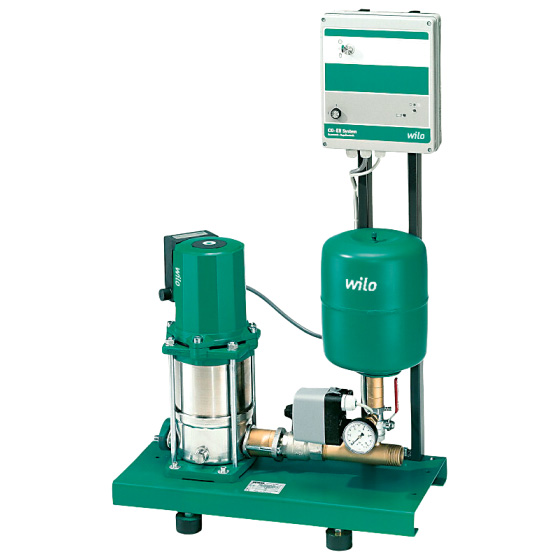

Установка водоснабжения с нормальновсасывающим высоконапорным центробежным насосом в исполнении с мокрым роторо

ПРИМЕНЕНИЕ

• Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
• Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

ОСНАЩЕНИЕ/ФУНКЦИЯ

• 1 насос серии MVIS
• Макс. число секций: 10
• Трехфазный электродвигатель с мокрым ротором
• Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
• Фундаментная рама из нержавеющей стали 1.4301, оцинкованная, с регулируемыми по высоте вибропоглощающими опорами для изоляции корпусного шума
• Запорная арматура с напорной стороны
• Обратный клапан с напорной стороны
• Мембранный напорный бак 8 л, PN16, с напорной стороны

КОМПЛЕКТ ПОСТАВКИ

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

• Подключение к 3-фазной сети 230/400 В ± 10 %, 50 Гц (другие исполнения по запросу)
• Макс. температура перекачиваемой жидкости: 50 °C
• Температура окружающей среды макс. 40 °C
• Рабочее давление 6 бар
• Входное давление 6 бар
• Ступени давления переключения 6/10/16 бар
• Номинальный диаметр для подсоединения со стороны подачи Rp 1¼ - Rp 1½
• Номинальные диаметры для подсоединения со стороны конечного давления R 1¼
• Частота вращения 2800 об/мин
• Класс защиты IP54 (прибор управления ER)
• Коммутационная способность P2 макс. при макс. 10 A = 4 кВт (при > 4 кВт с последовательно включаемым электромеханическим блоком питания)
• Предохранители [AC 3] со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения
• Допустимые перекачиваемые жидкости (другие жидкости по запросу):Указание по перекачиваемым жидкостям: Допустимой перекачиваемой жидкостью является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы
  • Чистая вода без осаждающихся веществ
  • бытовая, холодная, охлаждающая и дождевая вода;
  • питьевая вода;
  • Вода для пожаротушения

МАТЕРИАЛЫ

• Основание из нержавеющей стали 1.4301
• Рабочие колеса нержавеющая сталь 1.4301
• Секции из нержавеющей стали 1.4301
• Напорный кожух из нержавеющей стали 1.4301
• Вал нержавеющая сталь 1.4122
• Подшипники/скользящее торцовое уплотнение из графита, пропитанного синтетической смолой
• Система трубопроводов из нержавеющей стали 1.4571

ОПИСАНИЕ/КОНСТРУКЦИЯ

• Готовая к подключению установка водоснабжения, монтируемая на фундаментной раме из нержавеющей стали (включая виброгасители), с полной разводкой трубопроводов из нержавеющей стали, включая всю необходимую арматуру и запорные устройства (за исключением запорного устройства со стороны подвода), блок компенсации давления, высоконапорный центробежный насос из нержавеющей стали в исполнении с мокрым ротором (серия MVIS), полностью смонтированный и готовый к подключению прибор управления ER-1, а также электронную систему отключения при недостатке воды.
• Мембранный напорный бак: 8 л/PN16 расположен со стороны конечного давления, снабжен мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой согласно DIN 4807
• Прибор управления: в серийном исполнении установка оснащается Economy-регулятором ER-1
