СЕРИЯ CO-MHI

68dcfa72a5b115149603b3c117d748aa-1593157756
В наличии

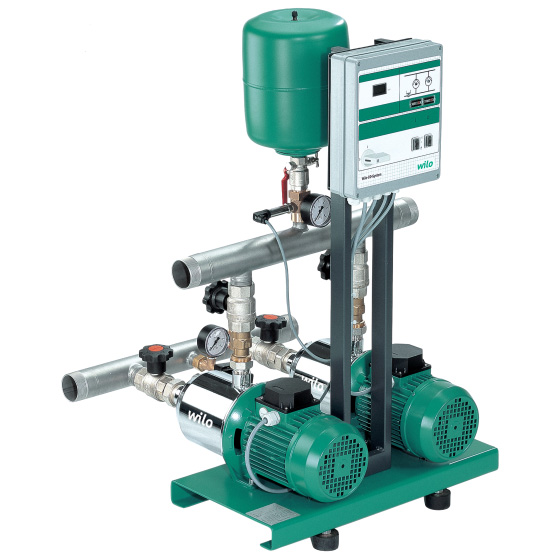

Установка повышения давления с 2–4 параллельно включенными, нормальновсасывающими горизонтальными высоконапорными центробежными насосами из нержавеющей стали
Заказать
Описание серииТехнические характеристикиPDF материалы

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

  • насосы Wilo MHI компактно устроены, по цене и качеству – это самый выгодный и оптимальный вариант;

  • насосная станция Wilo отвечает запросам DIN 1988;

  • насосы Wilo MHI выполнены из нержавейки, подключены параллельно по 2-4. Представляют собой вертикальное центробежное высоконапорное оборудование;

  • надежны в работе;

  • просто и легко настраиваются;

  • управляющие приборы ER 2 – ER 4.

b2cf4af550d882ec4352ef994b0a4b20

ПРИМЕНЕНИЕ

  • Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
  • Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

ОСНАЩЕНИЕ/ФУНКЦИЯ

  • 2--4 насоса на установку
  • Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
  • Оцинкованная фундаментная рама с регулируемыми по высоте виброгасителями для звукоизоляции
  • Система трубопроводов из нерж. стали 1.4571
  • Шаровой запорный кран редуктора /кольцевая задвижка на стороне всасывания и с напорной стороны каждого насоса
  • Обратный клапан с напорной стороны
  • Мембранный напорный бак 8 л, PN16, с напорной стороны
  • Датчик давления со стороны отводящего трубопровода
  • Манометр (со стороны подводящего трубопровода) приобретается опционально
  • Манометр (со стороны отводящего трубопровода)
  • Предохранитель, срабатывающий при недостатке воды, приобретается опционально

КОМПЛЕКТ ПОСТАВКИ

  • Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
  • Упаковка
  • Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

Например:

Wilo-CO-2 MHI 405/ER

CO

Компактная установка повышения давления

2

Число насосов

MHI

Серия насосов

4

Номинальный объемный расход одинарного насоса [м3/ч]

05

Число секций одинарного насоса

ER

Блок регулирования; ER = регулятор Economy
  • Электроподключение к 3-фазной сети 230 /400 В ±10 %, 50 Гц (другие исполнения по запросу)
  • Макс. температура перекачиваемой жидкости 50 °C (опционально 70 °C)
  • Температура окружающей среды макс. 40 °C
  • Рабочее давление 10 бар
  • Входное давление 6 бар
  • Номинальный диаметр для подсоединения со стороны отводящего трубопровода Rp 1¼ - DN 100
  • Номинальный диаметр для приточного подсоединения Rp 1¼ - DN 100
  • Частота вращения 2850 об/мин
  • Класс защиты IP54 (прибор управления ER)
  • Предохранители A, AC 3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения
  • Допустимые перекачиваемые жидкости (другие жидкости по запросу):Указание по перекачиваемым жидкостям: Допустимой перекачиваемой жидкостью является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы
    • Охлаждающая вода
    • питьевая и техническая вода;
    • вода для пожаротушения (заполненный трубопровод; для незаполненного трубопровода по запросу - следовать отдельным предписаниям стандартов DIN 1988 (EN 806) и противопожарной службы!).

МАТЕРИАЛЫ



  • Рабочие колеса: нержавеющая сталь 1.4301/1.4404
  • Секции: нержавеющая сталь 1.4301/1.4404
  • Корпус насоса: нержавеющая сталь 1.4301/1.4404
  • Вал: нержавеющая сталь 1.4404
  • Уплотнение: EPDM (EP 851)/FKM (Viton)
  • Крышка корпуса: 1.4301/1.4404
  • Скользящее торцевое уплотнение: графит/карбид вольфрама
  • Напорный кожух: 1.4301/1.4404
  • Подшипники: Карбид вольфрама
  • Основание насоса: Алюминий

ОПИСАНИЕ/КОНСТРУКЦИЯ

  • Фундаментная рама: оцинкованная с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума. Другие исполнения – по запросу.
  • Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
  • Насосы: применяются от 2 до 4 параллельно расположенных насосов серий MHI 2, MHI 4, MHI 8 и MHI 16. Все детали насосов, контактирующие с перекачиваемой средой, выполнены из нержавеющей стали
  • Арматура: каждый насос на стороне всасывания и с напорной стороны оснащен шаровой запорной арматурой со знаком технического контроля DVGW и, с напорной стороны, обратным клапаном с допуском DVGW.
  • Мембранный напорный бак: 8 л/PN16 расположен со стороны конечного давления, снабжен мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой согласно DIN 4807
  • Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального Economy-регулятора
  • Индикация давления: с помощью манометра ø 63 мм со стороны конечного давления
  • Прибор управления: в серийном исполнении установка оснащается регулятором Economy ER 2–4
Wilo-Economy-MHI
