СЕРИЯ CO-MVI

ТИП

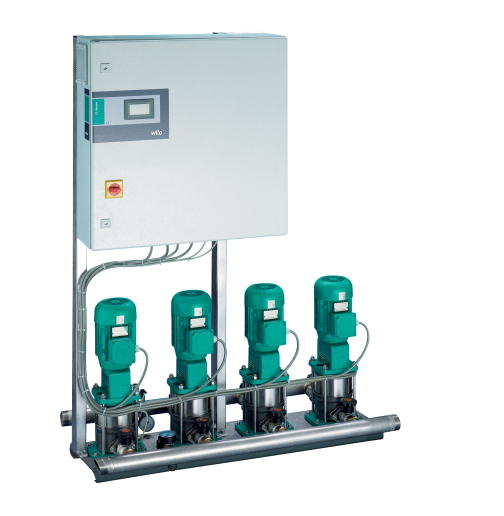

Установка повышения давления с 2–6 параллельно включенными, нормальновсасывающими высоконапорными центробежными насосами из нержавеющей стали

ПРИМЕНЕНИЕ

• Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
• Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

ОСНАЩЕНИЕ/ФУНКЦИЯ

• 2-6 насосов серии MVI на установку
• Автоматическое управление насосами через CC-контроллер
• Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
• Оцинкованная фундаментная рама с регулируемыми по высоте виброгасителями для изоляции корпусного шума
• Запорная арматура на стороне всасывания и с напорной стороны каждого насоса
• Обратный клапан с напорной стороны
• Мембранный напорный бак 8 л, PN16, с напорной стороны
• Датчик давления со стороны отводящего трубопровода
• Манометр со стороны подводящего трубопровода, приобретается опционально
• Манометр со стороны отводящего трубопровода
• Предохранитель, срабатывающий при недостатке воды, приобретается опционально

КОМПЛЕКТ ПОСТАВКИ

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

• Подключение к 3-фазной сети 230 В/400 В ± 10%, 50 Гц
• Температура перекачиваемой жидкости макс. 50 °C (по заказу 70 °C)
• Рабочее давление 16 бар (по заказу 25 бар)
• Входное давление 10 бар
• Номинальный внутренний диаметр для подсоединения со стороны отводящего трубопровода R 1½" - DN 200
• Номинальный внутренний диаметр для подсоединения со стороны подвода R 1½" - DN 200
• Частота вращения 2850 об/мин
• Класс защиты IP 54 (прибор управления CC)
• Предохранители AC3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения
• Допустимые перекачиваемые среды (другие среды по запросу):Указание по перекачиваемым средам: допустимой перекачиваемой средой является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы
  • питьевая и подогретая питьевая вода;
  • охлаждающая вода;
  • вода для пожаротушения

МАТЕРИАЛЫ

MVI 1.. до 16..-6

• Рабочие колеса и секции из нержавеющей стали 1.4301/1.4404 (MVI 16..-6 только из 1.4301)
• Корпус насоса из нержавеющей стали 1.4301/1.4404
• Вал из нержавеющей стали 1.4301/1.4404
• Уплотнение EPDM (EP 851)/FKM (Viton)
• Крышка корпуса из нержавеющей стали 1.4301/1.4404
• Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
• Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
• Напорный кожух из нержавеющей стали 1.4301/1.4404
• Подшипники из карбида вольфрама
• Основание насоса EN-GJL-250
• Система трубопроводов из нержавеющей стали 1.4571

MVI 16.. – 95..

• Рабочие колеса из нержавеющей стали 1.4301/1.4404
• Секции из нержавеющей стали 1.4301/1.4404
• Корпус насоса EN-GJL-250/1.4404
• Вал из нержавеющей стали 1.4057/1.4404
• Уплотнение EPDM (EP 851)/FKM (Viton)
• Крышка корпуса из нержавеющей стали 1.4301/1.4404
• Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
• Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
• Напорный кожух из нержавеющей стали 1.4301/1.4404
• Подшипники из карбида вольфрама
• Система трубопроводов из нержавеющей стали 1.4571

ОПИСАНИЕ/КОНСТРУКЦИЯ

• Фундаментная рама: оцинкованная с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума. Другие исполнения – по запросу.
• Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
• Насосы: применяется от 2 до 6 параллельно подключенных насосов серий MVI 2 – MVI 95. Все детали этих насосов, контактирующие с перекачиваемой средой, выполнены из нержавеющей стали или, начиная с MVI 16.., из серого чугуна (с катафорезным покрытием) или нержавеющей стали по запросу.
• Арматура: каждый насос на стороне всасывания и с напорной стороны оснащен шаровой запорной арматурой со знаком технического контроля DVGW или кольцевыми запорными клапанами и, с напорной стороны, обратным клапаном с допуском DVGW.
• Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и арматурой расхода согласно DIN 4807.
• Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального Comfort-контроллера
• Индикация давления: со стороны входного и конечного давления с помощью манометра ø 63 мм. Дополнительная цифровая индикация конечного давления на буквенно-цифровом сенсорном дисплее контроллера Comfort.
• Прибор управления/регулятор: в серийном исполнении установка оснащается регулятором Comfort CC. Версия COR поставляется дополнительно с частотным преобразователем.
