СЕРИЯ COR-1 MHIE

2f0505313f5237f27477991ebebe751e-1593155732
В наличии

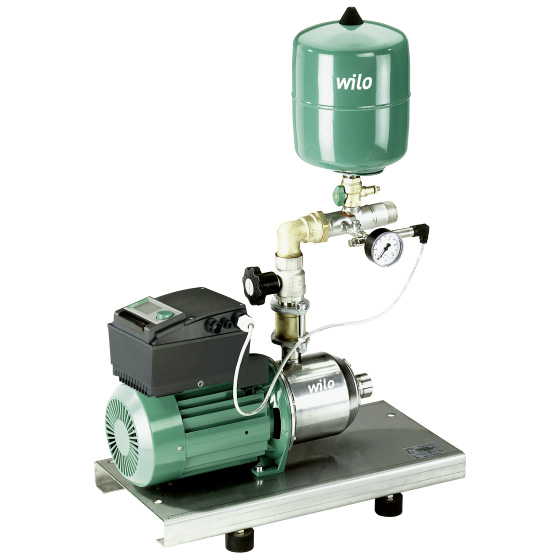

Установки водоснабжения с нормальновсасывающим высоконапорным центробежным насосом и встроенной функцией регулирования частоты вращения
Заказать
Описание серииТехнические характеристикиPDF материалы

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

  • система достаточно прочная, поскольку представлена центробежными установками высоконапорной модификации;

  • оборудование выполнено из нержавейки;

  • частотный преобразователь охлаждается воздухом и диапазон его настройки чрезвычайно широк;

  • интегрирован термодатчик РТС, поэтому электромотору гарантирована полная защита;

  • отключение воды не грозит поломками системе, поскольку предусмотрена защита от сухого хода. В этом случае происходит автоматическое отключение устройства.

f2154a23d6e202520194d00fae08f83c

ТИП

Установки водоснабжения с нормальновсасывающим высоконапорным центробежным насосом и встроенной функцией регулирования частоты вращения

ПРИМЕНЕНИЕ

  • Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
  • Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

ОСНАЩЕНИЕ/ФУНКЦИЯ

  • 1 насос серии MHIE с режимом бесступенчатой регулировки через встроенный частотный преобразователь
  • Все части, контактирующие с перекачиваемой жидкостью, устойчивы против коррозии
  • Запорная арматура с напорной стороны
  • Обратный клапан с напорной стороны
  • Мембранный напорный бак 8 л, PN16

КОМПЛЕКТ ПОСТАВКИ

  • Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
  • Упаковка
  • Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

Пример:

Wilo-COR-1 MHIE 205/GE

CO

Компактная установка повышения давления

R

Регулирование с помощью частотного преобразователя

1

С одним насосом

MHIE

Серия насосов

2

Номинальный объемный расход одинарного насоса [м3/ч]

05

Число секций одинарного насоса

GE

Основной блок т. е. без дополнительного прибора управления
  • Подключение к 3-фазной сети 400 В ± 10 %, 50 Гц; 3~380/440 В ±10 %, 60 Гц или в зависимости от типа также к 1-фазной сети 230 В ± 10 %, 50/60 Гц
  • Температура перекачиваемой жидкости макс. 50 °C (по заказу 70 °C)
  • Температура окружающей среды макс. 40 °C
  • Рабочее давление 10 бар
  • Входное давление 6 бар
  • Номинальный внутренний диаметр для подсоединения со стороны подвода Rр 1" - Rp 2"
  • Номинальный внутренний диаметр для подсоединения со стороны конечного давления R 1¼" - R 1½"
  • Диапазон частоты вращения 1160 - 3500 об/мин
  • Класс защиты IP 54
  • Предохранители [AC 3] со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения
  • Допустимые перекачиваемые среды (другие среды по запросу):
    • чистая вода без осаждающихся веществ;
    • бытовая, холодная, охлаждающая и дождевая вода;
    • питьевая вода;

МАТЕРИАЛЫ

  • Рабочие колеса из нержавеющей стали 1.4301/1.4404
  • Секции из нержавеющей стали 1.4301/1.4404
  • Корпус насоса из нержавеющей стали 1.4301/1.4404
  • Вал из нержавеющей стали 1.4301/1.4404
  • Уплотнение EPDM (EP 851)/FKM (Viton)
  • Крышка корпуса из нержавеющей стали 1.4301/1.4404
  • Нижняя часть корпуса из нержавеющей стали 1.4404
  • Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
  • Напорный кожух из нержавеющей стали 1.4301/1.4404
  • Подшипники из карбида вольфрама
  • Основание насоса из алюминия
  • Система трубопроводов из нержавеющей стали 1.4571

ОПИСАНИЕ/КОНСТРУКЦИЯ

  • Фундаментная рама: нержавеющая сталь с регулируемыми по высоте виброгасителями для оптимальной звукоизоляции.
  • Разводка трубопроводов: полная разводка трубопроводов с напорной стороны из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
  • Насосы: применяется по одному насосу серий MHIE 2.., 4.., 8.. или 16.. (макс. мощность электродвигателя 2,2 кВт). Благодаря адаптированному к мотору насоса частотному преобразователю с воздушным охлаждением для каждого насоса данных серий возможен бесступенчатый режим регулирования в пределах от 25 Гц до макс. 60 Гц. Все детали насосов, контактирующие с перекачиваемой средой, выполнены из нержавеющей стали.
  • Арматура: с напорной стороны насос оснащен шаровой запорной арматурой со знаком технического контроля DVGW и обратным клапаном с допуском DVGW.
  • Мембранный напорный бак: 8 л/PN16 расположен со стороны конечного давления, снабжен мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой согласно DIN 4807
