СЕРИЯ COR-1 MVIE

4732b305a95a7185f0b1eea1c8a85fbd-1593155416
В наличии

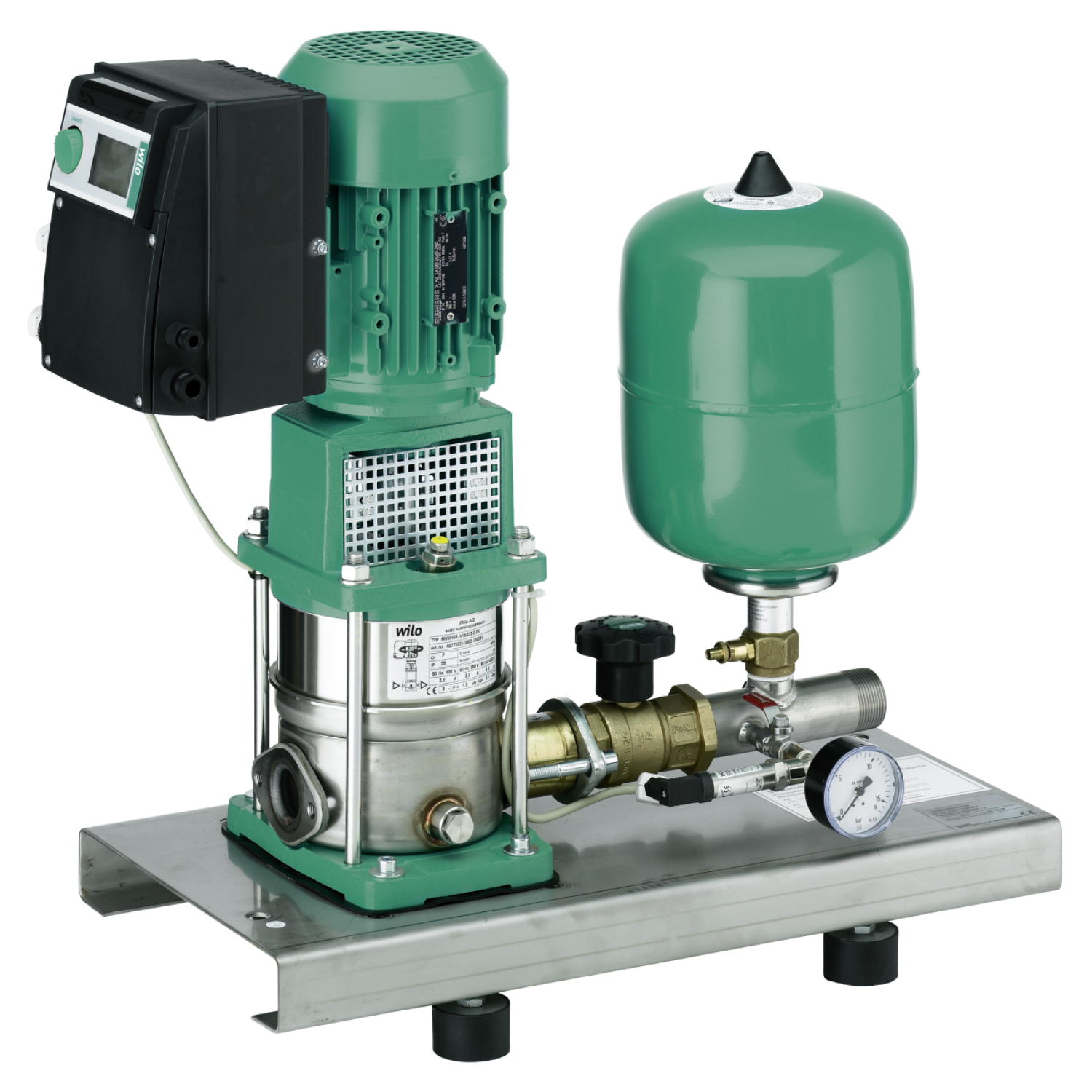

Установки водоснабжения с нормальновсасывающим высоконапорным центробежным насосом и встроенной функцией регулирования частоты вращения
Заказать
Описание серииТехнические характеристикиPDF материалы

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

  • система работает надежно, бесперебойно, состоит из высоконапорных центробежных насосов Wilo, оснащенных частотным преобразователем, у которого охлаждение происходит воздушными потоками;

  • настраивают частотный преобразователь в широком диапазоне;

  • насосы Вило идут с термодатчиком РТС, поэтому беспокоиться о полной защите электромотора не стоит;

  • как только пропадает в системе вода – насосы Wilo отключаются в автоматическом режиме, так как предусмотрена защита от сухого хода.

2337ee3753a0875d4506c95c2be75e70

ОПИСАНИЕ

  • Фундаментная рама: Оцинкованная рама с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума.
  • Разводка трубопроводов: полная разводка трубопроводов с напорной стороны из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
  • Насосы: применяется по одному насосу серий MVIE 2.., 4.., 8.., 16.., 32.. или 52.. (макс. мощность электродвигателя 7,5 кВт). Благодаря адаптированному к мотору насоса частотному преобразователю с воздушным охлаждением для каждого насоса данных серий возможен бесступенчатый режим регулирования в пределах от 25 Гц до макс. 60 Гц. Все детали насосов, контактирующие с перекачиваемой средой, выполнены из нержавеющей стали.
  • Арматура: с напорной стороны насос оснащен шаровой запорной арматурой со знаком технического контроля DVGW и обратным клапаном с допуском DVGW.
  • Мембранный напорный бак: 8 л/PN16 расположен со стороны конечного давления, снабжен мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой согласно DIN 4807

ТИП

Установки водоснабжения с нормальновсасывающим высоконапорным центробежным насосом и встроенной функцией регулирования частоты вращения

ПРИМЕНЕНИЕ

  • Полностью автоматическое водоснабжение при подаче воды из сети центрального водоснабжения или накопительного резервуара
  • Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

ОСНАЩЕНИЕ/ФУНКЦИЯ

  • 1 насос серии MVIE с режимом бесступенчатой регулировки через встроенный частотный преобразователь
  • Все части, контактирующие с перекачиваемой жидкостью, устойчивы против коррозии
  • Запорная арматура с напорной стороны
  • Обратный клапан с напорной стороны
  • Мембранный напорный бак, 8-литровый, PN 16

КОМПЛЕКТ ПОСТАВКИ



  • Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
  • Упаковка
  • Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

Например:

Wilo-COR-1 MVIE 204/GE

CO

Компактная установка повышения давления

R

Регулирование с помощью частотного преобразователя

1

Количество насосов

MVIE

Серия насосов

2

Номинальный объемный расход одинарного насоса [м3/ч]

04

Количество секций одинарного насоса

GE

Основной блок, т. е. без дополнительного прибора управления
  • Подключение к 3-фазной сети 400 В ± 10 %, 50 Гц; 380 В ±10 %, 60 Гц, или в зависимости от типа также к 1-фазной сети 230 В ± 10 %, 50 Гц; 220 В ±10 %, 60 Гц (другие исполнения по заказу)
  • Температура перекачиваемой жидкости макс. 50 °C (по заказу 70 °C)
  • Температура окружающей среды макс. 40 °C
  • Рабочее давление 16 бар
  • Входное давление 6 бар
  • Номинальный внутренний диаметр для подсоединения со стороны конечного давления R 1¼" - R 1½"
  • Номинальный внутренний диаметр для подсоединения со стороны подачи Rp 1¼" - Rp 1½"
  • Диапазон частоты вращения 1160 - 3500 об/мин
  • Класс защиты IP 54
  • Предохранители AC3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения
  • Допустимые перекачиваемые среды (другие среды по запросу):
    • чистая вода без осаждающихся веществ;
    • бытовая, холодная, охлаждающая и дождевая вода;
    • питьевая вода.

МАТЕРИАЛЫ

  • Рабочие колеса из нержавеющей стали 1.4301/1.4404
  • Секции из нержавеющей стали 1.4301/1.4404
  • Корпус насоса EN-GJL-250/1.4404
  • Вал из нержавеющей стали 1.4057/1.4404
  • Уплотнения EPDM (EP851)/FKM (Viton)
  • Крышка корпуса из нержавеющей стали 1.4301/1.4404
  • Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
  • Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
  • Напорный кожух из нержавеющей стали 1.4301/1.4404
  • Подшипники из карбида вольфрама
  • Система трубопроводов из нержавеющей стали 1.4571
Wilo-MVIE 5,5 -> 7,5 kW
