СЕРИЯ COR-HELIX FIRST-LC

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

• Прочная система, соответствующая всем требованиям DIN 1988 (EN 806)
• Допуск WRAS/KTW/ACS для всех деталей, находящихся в контакте с перекачиваемой жидкостью (исполнение EPDM)
• Высокоэффективная гидравлика насоса серии Helix V в сочетании со стандартными электродвигателями класса IE3 IEC
• Сменная муфта для замены скользящего торцевого уплотнения без необходимости демонтажа электродвигателя (от 7,5 кВт)
• Детали, контактирующие с водой, не подвержены коррозии
• Простая настройка и надежность в эксплуатации благодаря использованию устройства управления CE
• Заводская проверка и предварительная установка оптимального рабочего диапазона (включая сертификат о приемке в соответствии с EN10204 - 3.1)

ТИП

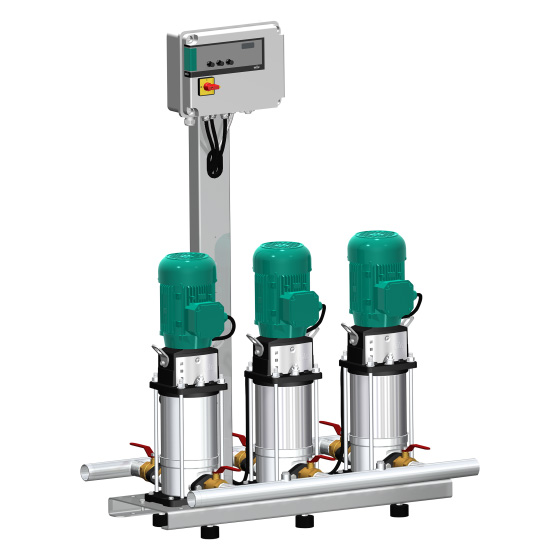

Установка повышения давления с 2–4 параллельно включенными, нормальновсасывающими, вертикальными высоконапорными центробежными насосами из нержавеющей стали. Готовая к подключению установка на несущей раме с системой трубопроводов из нержавеющей стали, включая прибор управления со всеми необходимыми измерительными и регулирующими устройствами.

ПРИМЕНЕНИЕ

• Полностью автоматическое водоснабжение и повышение давления при подаче воды из сети центрального водоснабжения или приемного резервуара для частного, коммерческого, промышленного и коммунального применения (например, в жилых, офисных и административных зданиях, отелях, больницах, производственных и промышленных объектах, предприятиях водоснабжения).
• Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

ОСНАЩЕНИЕ/ФУНКЦИЯ

• 2 – 4 насоса на установку серий Helix V 4 – Helix V 52 со стандартным электродвигателем класса IE3
• Автоматическая система управления насосом посредством регулятора Economy CE
• Детали, контактирующие с водой, не подвержены коррозии
• Фундаментная рама из оцинкованной стали с регулируемой по высоте вибропоглощающей опорой, обеспечивающей изоляцию корпусного шума
• Система трубопроводов из нержавеющей стали 1.4301
• Запорная арматура на стороне всасывания и напорной стороне каждого насоса
• Обратный клапан на напорной стороне каждого насоса
• Датчик давления со стороны отводящего трубопровода
• Манометр (со стороны подводящего трубопровода) приобретается опционально
• Манометр (со стороны отводящего трубопровода)
• Защита от сухого хода приобретается опционально

КОМПЛЕКТ ПОСТАВКИ

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

• Подключение к сети 3~400 В ± 10 %, 50 Гц
• Макс. температура перекачиваемой жидкости: 50 °C
• Макс. температура окружающей среды 40 °C
• Рабочее давление 16 бар (25 бар опционально)
• Давление на входе 10 бар
• Номинальный диаметр для подсоединения со стороны отводящего трубопровода R 1½ - DN 200
• Номинальные диаметры для подсоединения со стороны подвода R 1½ — DN 200
• Частота вращения 2900 об/мин
• Класс защиты IP54 (прибор управления СЕ)
• Предохранители A, AC 3 со стороны сети в соответствии с мощностью двигателя и предписаниями предприятия энергоснабжения
• Допустимые перекачиваемые жидкости (другие жидкости по запросу): указание по перекачиваемым жидкостям: допустимой перекачиваемой жидкостью является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы. Установка соответствует DIN 1988 (EN 806).
  • Питьевая и подогретая питьевая вода
  • Охлаждающая вода
  • Вода для пожаротушения

МАТЕРИАЛЫ

Helix V 4 ― Helix V 16

• Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
• Корпус насоса из нержавеющей стали 1.4301
• Вал из нержавеющей стали 1.4057
• Уплотнительные кольца и уплотнения защитной втулки вала из EPDM
• Система трубопроводов из нержавеющей стали 1.4301

Helix V 22 ― Helix V 52

• Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
• Корпус насоса из серого чугуна EN-GJL 250 с катафорезным покрытием
• Вал из нержавеющей стали 1.4057
• Уплотнительные кольца и уплотнения защитной втулки вала из EPDM
• Система трубопроводов из нержавеющей стали 1.4301

ОПИСАНИЕ/КОНСТРУКЦИЯ

• Фундаментная рама: оцинкованная сталь с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума; другие исполнения по запросу
• Система трубопроводов: полная система трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из всех обычных материалов
• Система трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления
• Насосы: от 2 до 4 параллельно подключенных насосов серий Helix V 4 – Helix V 52
• Все детали насоса, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали; другие исполнения по запросу
• Допуск KTW/WRAS/ACS для деталей, контактирующих с перекачиваемой жидкостью
• Арматура: все насосы с напорной и всасывающей стороны оснащены шаровой запорной арматурой со знаком контроля DVGW, а с напорной стороны — обратным клапаном с допуском DVGW/KTW
• Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для управления центральным контроллером Easy Controller CE
• Индикация давления: с помощью манометра ø 63 мм со стороны конечного давления
• Дополнительная цифровая индикация конечного давления на буквенно-цифровом ЖК-дисплее контроллера Easy Control CE
• Устройство управления: Система серийно оснащена контроллером Easy Controller CE
