СЕРИЯ COR-HELIX V-SKW

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

• система согласована с нормами DIN 1988 (EN 806);

• насосы Wilo Helix V не поржавеют, надежны в работе;

• высоконапорное центробежное оборудование обладает классной гидравликой;

• электромотор выбран в согласовании с ErP 2005/32/EC;

• вертикальные насосы Wilo Helix подключены параллельно (2-6 единиц);

• управляющее устройство SK-712/w;

• каждый насос регулируется бесступенчато благодаря преобразователю частот.

ТИП

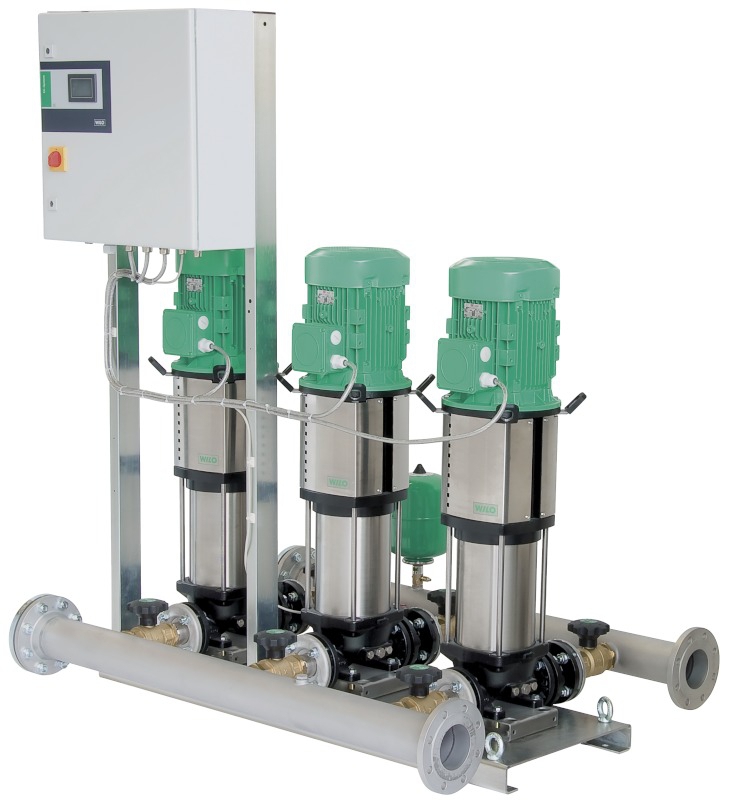

Высокоэффективная, готовая к подсоединению установка для водоснабжения (нормальновсасывающая) с 2 - 6 параллельно подключенными и вертикально расположенными высоконапорными центробежными насосами из нержавеющей стали в исполнении с сухим ротором серии Helix V, включая Controller Comfort  SK-712/w (предлагается с частотным преобразователем для всех насосов)

ПРИМЕНЕНИЕ

• Полностью автоматическое водоснабжение и повышение давления при подаче воды из сети центрального водоснабжения или приемного резервуара для частного, коммерческого, промышленного и коммунального применения (например, в жилых, офисных и административных зданиях, отелях, больницах, производственных и промышленных объектах, предприятиях водоснабжения).
• Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

ОСНАЩЕНИЕ/ФУНКЦИЯ

• 2 – 6 насосов на каждую установку серий от Helix V 4 до Helix V 52 со стандартным мотором (класса в соответствии с директивой ErP 2005/32/EC)
• Автоматическая система управления насосом посредством прибора управления SK-712/w с частотным преобразователем на каждый насос в распределительном шкафу.
• Детали, контактирующие с водой, не подвержены коррозии
• Фундаментальная рама из оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами
• Система трубопроводов из нержавеющей стали 1.4301
• Запорная арматура на стороне всасывания и напорной стороне каждого насоса
• Обратный клапан на напорной стороне каждого насоса
• Мембранный напорный бак 8 л, PN 16, напорная сторона
• Датчик давления, напорная сторона
• Манометр, напорная сторона
• В стандартной комплектации с защитой от сухого хода (датчик WMS) с манометром, всасывающая сторона

КОМПЛЕКТ ПОСТАВКИ

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

• Подключение к 3-фазной сети 230 В/400 В ± 10 %, 50 Гц
• Макс. температура перекачиваемой жидкости 70 °C
• Рабочее давление 16 бар (25 бар опционально)
• Давление на входе 10 бар
• Номинальные диаметры для подсоединения со стороны конечного давления R 1½" — DN 200
• Номинальные диаметры для подсоединения со стороны подвода R 1½" — DN 200
• Частота вращения 2850 об/мин
• Класс защиты IP 43 (прибор управления SK-712/w), IP 54 опция
• Предохранители AC 3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения
• Допустимые перекачиваемые жидкости (другие жидкости по запросу): указание по перекачиваемым жидкостям: Допустимой перекачиваемой жидкостью является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы
  • Питьевая и подогретая питьевая вода
  • Охлаждающая вода
  • Вода для пожаротушения
• Указание по перекачиваемым средам: допустимой перекачиваемой средой является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы

МАТЕРИАЛЫ

Helix V 4 - Helix V 16

• Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
• Корпус насоса из нержавеющей стали 1.4301
• Вал из нержавеющей стали 1.4057
• 1.4404 защитная втулка вала
• Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
• Система трубопроводов из нержавеющей стали 1.4571

Helix V 22 ― Helix V 52

• Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
• Корпус насоса из серого чугуна EN-GJL-250 с покрытием KTL
• Вал из нержавеющей стали 1.4057
• 1.4404 защитная втулка вала
• Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
• Система трубопроводов из нержавеющей стали 1.4571

ОПИСАНИЕ/КОНСТРУКЦИЯ

• Фундаментная рама: из оцинкованной стали, с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума. Другие исполнения – по запросу.
• Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
• Насосы: от 2 до 6 параллельно подключенных насосов серий от Helix V 4 до Helix V 52. Все контактирующие с перекачиваемой жидкостью детали выполнены из нержавеющей стали. Другие исполнения – по запросу. Допуск KTW/WRAS/ACS для всех деталей, контактирующих с перекачиваемой жидкостью
• Арматура: каждый насос с напорной и всасывающей стороны оснащен шаровой запорной арматурой либо запорным клапаном со знаком технического контроля DVGW и, с напорной стороны, обратным клапаном с допуском DVGW/KTW.
• Мембранный напорный бак: 8 л/PN16 расположен со стороны конечного давления, с мембраной из бутилового каучука, с допуском DVGW/KTW, отвечающей требованиям закона о безопасности пищевых продуктов; в целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой с допуском DVGW/KTW согласно DIN 4807
• Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального Comfort SK-712/w
• Индикация давления: с помощью манометра ø 63 мм со стороны конечного давления. Дополнительная цифровая индикация конечного давления на буквенно-цифровом сенсорном дисплее регулятора Comfort
• Прибор управления/регулятор: в серийном исполнении установка оснащается регулятором Comfort SK-712/w, поставляется с частотным преобразователем на каждый насос в шкафу прибора управления.
