СЕРИЯ COR-MHIE

ТИП

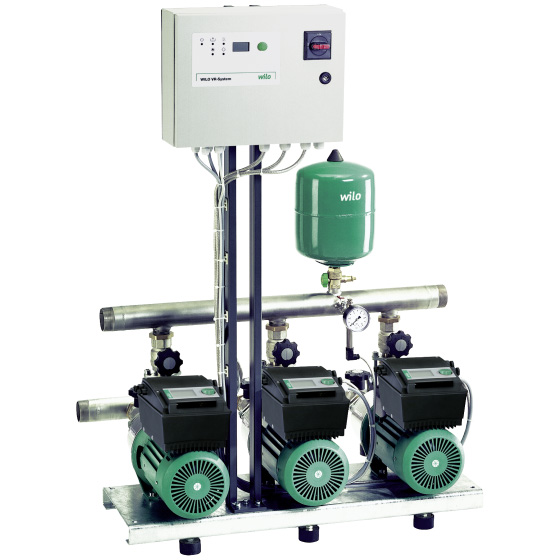

Установка повышения давления с 2–4 параллельно включаемыми, нормальновсасывающими высоконапорными центробежными насосами из нержавеющей стали с частотнорегулируемыми электродвигателями

ПРИМЕНЕНИЕ

• Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
• Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

ОСНАЩЕНИЕ/ФУНКЦИЯ

• 2--4 насоса на установку
• Бесступенчатый режим регулирования за счет насосов со встроенным частотным преобразователем
• Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
• Оцинкованная фундаментная рама с регулируемыми по высоте виброгасителями для звукоизоляции
• Запорная арматура на стороне всасывания и с напорной стороны каждого насоса
• Обратный клапан с напорной стороны
• Мембранный напорный бак 8 л, PN16, с напорной стороны
• Датчик давления со стороны отводящего трубопровода
• Манометр со стороны подводящего трубопровода, приобретается опционально
• Манометр со стороны отводящего трубопровода
• Предохранитель, срабатывающий при недостатке воды, приобретается опционально

КОМПЛЕКТ ПОСТАВКИ

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

• Подключение к 3-фазной сети 400 В ± 10 %, 50 Гц; 3~380/440 В ±10 %, 60 Гц, в зависимости от типа также к 1-фазной сети 230 В, 50/60 Гц (другие исполнения по заказу)
• Температура перекачиваемой жидкости макс. 50 °C (по заказу 70 °C)
• Макс. температура окружающей среды 40 °C
• Рабочее давление 16 бар
• Входное давление 10 бар
• Номинальный внутренний диаметр для подсоединения со стороны конечного давления R 2" - DN 250
• Номинальный внутренний диаметр для подсоединения со стороны подвода R 2"- DN 250
• Диапазон частоты вращения 1200 - 3770 об/мин
• Класс защиты IP 54
• Предохранители A, AC 3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия электроснабжения
• Допустимые перекачиваемые среды (другие среды по запросу):Указание по перекачиваемым средам: допустимой перекачиваемой средой является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы
  • охлаждающая вода;
  • питьевая и техническая вода;
  • вода для пожаротушения (заполненный трубопровод; для незаполненного трубопровода по запросу - следовать отдельным предписаниям стандартов DIN 1988 (EN 806) и противопожарной службы!).

МАТЕРИАЛЫ

• Рабочие колеса из нержавеющей стали 1.4301/1.4404
• Секции из нержавеющей стали 1.4301/1.4404
• Корпус насоса из нержавеющей стали 1.4301/1.4404
• Вал нержавеющая сталь 1.4404
• Уплотнения EPDM (EP851)/FKM (Viton)
• Крышка корпуса из нержавеющей стали 1.4301/1.4404
• Нижняя часть корпуса из нержавеющей стали 1.4404
• Скользящее торцовое уплотнение из карбида вольфрама/графита
• Напорный кожух из нержавеющей стали 1.4301/1.4404
• Подшипники из карбида вольфрама
• Основание насоса из алюминия

ОПИСАНИЕ/КОНСТРУКЦИЯ

• Фундаментная рама: оцинкованная с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума. Другие исполнения – по запросу.
• Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
• Насосы: применяется от 2 до 4 параллельно подключенных насосов серий MHIE 2.., 4.., 8.. и 16... Частотные преобразователи, смонтированные на моторе насоса, обеспечивают для каждого насоса данных серий бесступенчатый режим регулирования. Все детали этих насосов, контактирующие с перекачиваемой средой, выполнены из нержавеющей стали.
• Арматура: каждый насос на стороне всасывания и с напорной стороны оснащен шаровой запорной арматурой со знаком технического контроля DVGW или кольцевыми запорными клапанами и, с напорной стороны, обратным клапаном с допуском DVGW.
• Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой согласно DIN 4807
• Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального регулятора Comfort-Vario
• Индикация давления: со стороны входного и конечного давления с помощью манометра ø 63 мм; дополнительная цифровая индикация конечного давления на буквенно-цифровом ЖК-дисплее регулятора Comfort-Vario
• Регулятор: в серийном исполнении установка оснащается Vario-регулятором VR.
