СЕРИЯ COR-MVIE

ТИП

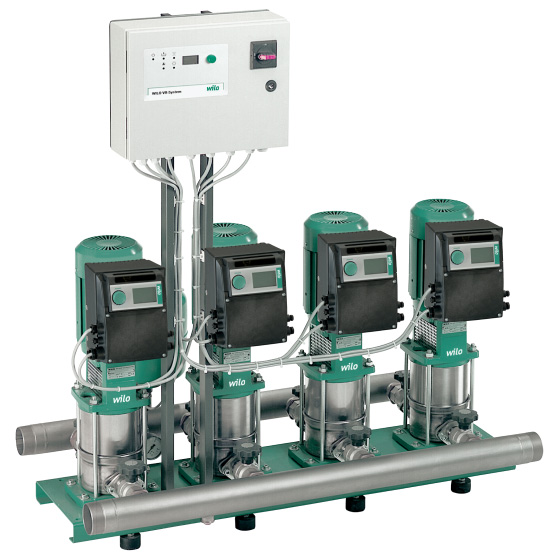

Установка повышения давления с 2–4 параллельно включенными, нормальновсасывающими высоконапорными центробежными насосами из нержавеющей стали с регулируемой частотой вращения электродвигателя и переменным регулятором VR

ПРИМЕНЕНИЕ

• Полностью автоматическое водораспределение и повышение давления в режиме подвода или приемного резервуара для частного, коммерческого, промышленного и коммунального применения (например, в жилых, офисных и административных зданиях, отелях, больницах, производственных и промышленных объектах, предприятиях водоснабжения).
• Перекачивание воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN 14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

ОСНАЩЕНИЕ/ФУНКЦИЯ

• 2-4 насоса на установку серии MVIE с бесступенчатым регулированием посредством встроенного частотного преобразователя
• Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
• Оцинкованная опорная рама с регулируемыми по высоте виброгасителями для звукоизоляции
• Запорная арматура на стороне всасывания и с напорной стороны каждого насоса
• Обратный клапан с напорной стороны
• Мембранный напорный бак 8 л, PN 16, с напорной стороны
• Датчик давления со стороны отводящего трубопровода
• Манометр со стороны подводящего трубопровода, приобретается опционально
• Манометр со стороны отводящего трубопровода
• Защита от сухого хода приобретается опционально

КОМПЛЕКТ ПОСТАВКИ

• Монтируемая на заводе-изготовителе, проверенная на безупречность функционирования и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

• Электроподключение к 3-фазной сети 400 В ± 10 %, 50 Гц; 3~380 В ±10 %, 60 Гц, в зависимости от типа также к 1-фазной сети 230 В, 50/60 Гц (другие исполнения по заказу)
• Макс. температура перекачиваемой жидкости 50 °C (опционально 70 °C)
• Макс. температура окружающей среды 40 °C
• Рабочее давление 16 бар
• Давление на входе 10 бар
• Номинальный диаметр для подсоединения с напорной стороны DN 200 — DN 250
• Номинальный диаметр для подсоединения со стороны подвода DN 200 — DN 250
• Диапазон частоты вращения 1200–3770 об/мин
• Класс защиты IP 54 (прибор управления VR)
• Предохранители A, AC 3 со стороны сети в соответствии с мощностью двигателя и предписаниями предприятия энергоснабжения
• Допустимые перекачиваемые жидкости (другие жидкости по запросу): указание по перекачиваемым жидкостям: допустимой перекачиваемой жидкостью является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы.
  • Охлаждающая вода
  • Техническая вода
  • Вода для пожаротушения

МАТЕРИАЛЫ

• Рабочие колеса из нержавеющей стали 1.4404
• Секции из нержавеющей стали 1.4301
• Корпус насоса EN-GJL-250
• Вал из нержавеющей стали 1.4057
• Уплотнение EPDM (EP 851)/FKM (витон)
• Крышка корпуса из нержавеющей стали 1.4301
• Нижняя часть корпуса из нержавеющей стали 1.4301
• Скользящее торцевое уплотнение из графита/карбида вольфрама, SiC/графита
• Напорный кожух из нержавеющей стали 1.4301
• Подшипники из карбида вольфрама
• Система трубопроводов из нержавеющей стали 1.4571

ОПИСАНИЕ/КОНСТРУКЦИЯ

• Опорная рама: оцинкованная с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума. Другие исполнения – по запросу.
• Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
• Насосы: применяется от 2 до 4 параллельно подключенных насосов серий MVIE 70..или 95..; частотные преобразователи с воздушным охлаждением, смонтированные на электродвигателе насоса, обеспечивают для каждого насоса данных серий бесступенчатый режим регулирования. Все элементы конструкции этих насосов, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали
• Арматура: каждый насос на стороне всасывания и с напорной стороны оснащен шаровой запорной арматурой со знаком технического контроля DVGW или кольцевыми запорными клапанами и, с напорной стороны, обратным клапаном с допуском DVGW.
• Мембранный напорный бак 8 л/PN16 расположен со стороны конечного давления, снабжен мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой согласно DIN 4807
• Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального регулятора Comfort-Vario
• Индикация давления: Со стороны конечного давления посредством манометра и дополнительно на алфавитно-цифровом ЖК-дисплее прибора управления Vario VR. Со стороны приточного давления индикация давления осуществляется посредством манометра опционально
• Регулятор: в серийном исполнении установка оснащается регулятором Vario VR
