СЕРИЯ HELIX EXCEL

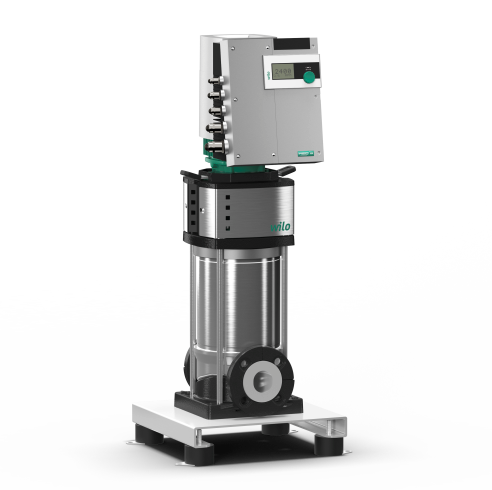

67a308e6e285b1c0fc529e64563b268a-1593092736
В наличии
Высокоэффективный нормальновсасывающий высоконапорный центробежный насос, полностью из нержавеющей стали, с электронно-коммутируемым двигателем класса энергоэффективности IE5 согласно IEC 60034-30-2, в вертикальном исполнении с интегрированным High Efficiency Drive и линейными подсоединениями.
Заказать
Описание серииТехнические характеристикиPDF материалы

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

  • мотор электронно-коммутируемый. Оборудование зарекомендовало себя как высокоэффективное. Класс энергоэффективности - IE5 ;

  • внедрена электронная регулировка за счет «High Efficiency Drive»;

  • насосы для воды Wilo идут с ЖК-дисплеем, в наличии технология зеленой кнопки, поэтому пользователи могут рассчитывать на максимально простое управление насосной установкой;

  • при необходимости техобслуживание осуществляется очень быстро – разборная муфта, скользящие торцевые уплотнения, представленные картриджем X-Seal;

  • просто внедряются в АСУ зданием;

  • детали насосов Wilo из нержавейки;

  • оборудование подходит для питьевого водоснабжения.

df5333c7d31ff1023b795245722a5fc7

ТИП

Высокоэффективный нормальновсасывающий высоконапорный центробежный насос, полностью из нержавеющей стали, с электронно-коммутируемым двигателем класса энергоэффективности IE5 согласно IEC 60034-30-2, в вертикальном исполнении с интегрированным High Efficiency Drive и линейными подсоединениями.

ПРИМЕНЕНИЕ

  • Водоснабжение и повышение давления
  • Промышленные циркуляционные установки
  • Технологическая вода
  • Закрытые контуры охлаждения
  • Моечные установки
  • ирригации

ОСНАЩЕНИЕ/ФУНКЦИЯ

  • Рабочие колеса, ведущие колеса и ступенчатый корпус из коррозионно-стойкого материала

КОМПЛЕКТ ПОСТАВКИ

  • Высоконапорный центробежный насос Helix EXCEL
  • Инструкция по монтажу и эксплуатации
  • Helix EXCEL 2 – 16 (исполнение PN 16 с овальными фланцами): Ответные фланцы из нержавеющей стали с соответствующими болтами, гайками и уплотнениями

РАСШИФРОВКА НАИМЕНОВАНИЯ

Пример:

Helix EXCEL 22 02/2 – 1/16/E/KS

Helix EXCEL

Вертикальный высоконапорный центробежный насос во встраиваемом исполнении (с электронным регулированием)

22

Расход в м3/ч

02

Количество рабочих колес

2

Количество откорректированных рабочих колес

1

Материалы насоса


1 = корпус насоса 1.4301 (AISI 304)гидравлическая часть 1.4307 (AISI 304L)опорная рама EN-GJL-250 с катафорезным покрытием;(только Helix EXCEL 16… и ниже)


2 = корпус насоса 1.4404 (AISI 316L)гидравлическая часть 1.4404 (AISI 316L)опорная рама EN-GJL-250 с катафорезным покрытием


3 = корпус насоса EN-GJL-250 (с катафорезным покрытием) гидравлическая часть 1.4307 (AISI 304L);(только Helix 22… и выше)

16

Максимальное рабочее давление в бар


16 = 16 бар (фланец PN 16)


25 = 25 бар (фланец PN 25)

E

Вид уплотнения E = EPDMV = FKM

K

Скользящие торцовые уплотнения в виде картриджа

S

Кожух муфты располагается на одном ответвлении с всасывающим и напорным патрубками насоса.
  • Электроподключение:
    • 3~ 50 Гц: 400 В +/-10%
    • 3~ 60 Гц: 380 В +/-10%
    • 3~ 60 Гц: 480 В +/-10%
  • Диапазон температуры перекачиваемых жидкостей:
    • Helix EXCEL 2 – 16 (EPDM): От -30 °C до +120 °C
    • Helix EXCEL 2 – 16 для агрессивных перекачиваемых жидкостей (FKM): От -15 °C до +90 °C
    • Helix EXCEL 22 – 36 (EPDM): От –20 °C до +120 °C
    • Helix EXCEL 22 – 36 для агрессивных перекачиваемых жидкостей (FKM): От –15 °C до +90 °C (от –30 °C до +120 °C с уплотнением EPDM по запросу)
  • Макс. рабочее давление: 16/25 бар
  • Класс защиты: IP55
  • Макс. температура окружающей среды: От -15 °C до +50 °C (другие диапазоны температур по запросу)
  • Доступные модели:
    • Helix EXCEL 2 – 16: PN 16 с овальными фланцами, PN 25 с фланцами круглой формы согласно ISO 2531 и ISO 7005
    • Helix EXCEL 22 – 36: PN 16 и PN 25 с фланцами круглой формы в соответствии с ISO 2531 и ISO 7005

МАТЕРИАЛЫ

Helix EXCEL 2, 4, 6, 10, 16:

Стандартное исполнение

  • Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
  • Корпус насоса из нержавеющей стали 1.4301 (AISI 304)
  • Опорная рама и фонарь EN-GJL-250 (катафорезное покрытие)
  • Вал из нержавеющей стали 1.4301 (AISI 304) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
  • Втулка под скользящим торцевым уплотнением 1.4404 (AISI 316L)
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Трубный кожух из нержавеющей стали 1.4301 (AISI 304)

Для агрессивных перекачиваемых жидкостей

  • Рабочие колеса, ступенчатый корпус и ведущее колесо из нержавеющей стали 1.4404 (AISI 316L)
  • Корпус насоса из нержавеющей стали 1.4404 (AISI 316L)
  • Вал из нержавеющей стали 1.4404 (AISI 316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
  • Втулка под уплотнением вала 1.4404 (AISI 316L)
  • Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
  • Трубный кожух из нержавеющей стали 1.4404 (AISI 316L)

Helix EXCEL 22, 36, 52:

Стандартное исполнение

  • Ступенчатый корпус, рабочие колеса, ведущее колесо из нержавеющей стали 1.4307 (AISI 304L)
  • Корпус насоса из нержавеющей стали 1.4301 (AISI 304) или серого чугуна EN-GJL 250 с катафорезным покрытием, свободные фланцы из серого чугуна EN-GJS 250 с катафорезным покрытием, для Helix V 22/EN-GJS 400 для Helix EXCEL 36-52.
  • Вал из нержавеющей стали 1.4057 (AISI 431)
  • Втулка под скользящим торцевым уплотнением 1.4404 (AISI 316L)
  • Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
  • Трубный кожух из нержавеющей стали 1.4301 (AISI 304)

Для агрессивных перекачиваемых жидкостей

  • Ступенчатый корпус, рабочие колеса, ведущее колесо из нержавеющей стали 1.4404 (AISI 316L)
  • Корпус насоса из нержавеющей стали 1.4409 (AISI 316L), свободные фланцы из серого чугуна с катафорезным покрытием EN-GJS 250 для Helix EXCEL 22/EN-GJS-400 для Helix EXCEL 36-52.
  • Опорная рама из нержавеющей стали 1.4301 (AISI 304)
  • Вал из нержавеющей стали 1.4404 (AISI 316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
  • Втулка под уплотнением вала 1.4404 (AISI 316L)
  • Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
  • Трубный кожух из нержавеющей стали 1.4404 (AISI 316L)
