СЕРИЯ HELIX FIRST

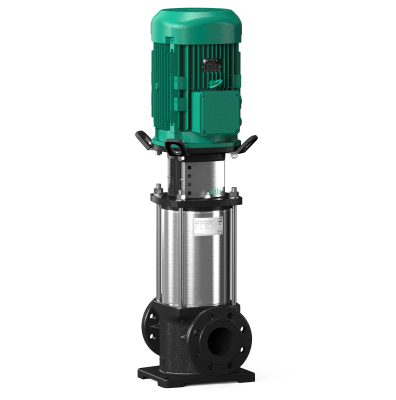

649f6fd6bd0ecccbebdb113dab1dd987-1593075608
В наличии
Нормальновсасывающий высокоэффективный многоступенчатый высоконапорный центробежный насос вертикального исполнения с линейными подключениями
Заказать
Описание серииТехнические характеристикиPDF материалы

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

  • у насосов Wilo Helix гидравлическая часть 2D/3D выполнена посредством сваривания лазером. Проведено усовершенствование под КПД;

  • основные рабочие элементы насоса, корпус изготовлены из материалов, стойких к коррозионным процессам;

  • оптимизированная гидравлика под расход и выведение газообразных масс;

  • корпус насосного оборудования укреплен, модернизированный относительно расхода и NPSH;

  • несложное техническое обслуживание;

  • компактное конструктивное исполнение;

  • экономия свободного пространства;

  • муфта в очень прочном защитном кожухе.

c7f77915e1893bd03a4c8b237b1ceb87

ТИП

Нормальновсасывающий высокоэффективный многоступенчатый высоконапорный центробежный насос вертикального исполнения с линейными подключениями

ПРИМЕНЕНИЕ

  • Водоснабжение и повышение давления
  • Промышленные циркуляционные установки
  • Технологическая вода
  • Закрытые контуры охлаждения
  • Установки пожаротушения
  • Моечные установки
  • ирригации

ОСНАЩЕНИЕ/ФУНКЦИЯ

  • Коррозионно-стойкие рабочие колеса, ведущие колеса и ступенчатый корпус

КОМПЛЕКТ ПОСТАВКИ

  • Многоступенчатый высоконапорный центробежный насос Helix FIRST V
  • Инструкция по монтажу и эксплуатации
  • Helix FIRST V 2 – 16 (исполнение PN16 с овальными фланцами): контрфланцы из серого чугуна и соответствующие винты, гайки и уплотнения

Пример:

Helix FIRST V 3606/2-5/25/E/KS/../400-50

Helix FIRST V

Вертикальный высоконапорный центробежный насос во встраиваемом исполнении

36

Расход в м3/ч

06

Количество рабочих колес

2

Количество откорректированных рабочих колес

5

Материалы насоса


5 = корпус насоса EN-GJL-250 с катафорезным покрытием гидравлическая часть 1.4307 (AISI 304L)

25

Максимальное рабочее давление в бар


16 = Helix FIRST V от 2.. до 16..: 16 бар: овальный фланец PN 16Helix FIRST V от 22.. до 52..: 16 бар: круглый фланец DIN PN 16


25 = Helix FIRST V от 2.. до 16.. -5/25/E/S/..: 16 бар:круглый фланец DIN PN 25Helix FIRST V от 2.. до 16.. -5/25/E/KS/..: 25 бар:круглый фланец DIN PN 25Helix FIRST V от 22.. до 52..: 25 бар:круглый фланец DIN PN 25


30 = Helix FIRST V от 2.. до 52..: 30 бар:круглый фланец DIN PN 40

E

Вид уплотненияE = EPDM

K

Торцевое уплотнение картриджного типа

S

Кожух муфты располагается на одном ответвлении с всасывающим и напорным патрубками насоса.

400

Подключаемое напряжение в В

50

Частота в Гц
  • Электроподключение: 3~400 В (±10 %), 50 Гц
    • ≤ 4 кВт 230 В/ 400 В; Δ/Y
    • > 4 кВт 400 В/ 690 В; Δ/Y
  • Диапазон температуры перекачиваемых жидкостей: от --20 до 120 °C
  • Макс. рабочее давление: 16, 25 или 30 бар
  • Степень защиты: IP 55
  • Макс. температура окружающей среды: -15 °C - +40 °C
  • Helix FIRST V 2 – 16: PN 16 с овальными фланцами, PN 25/PN 40 с фланцами круглой формы согласно ISO 2531 и ISO 7005
  • Helix FIRSTV 22-52: PN 16/PN 25/PN 40 с фланцами круглой формы согласно ISO 2531 и ISO 7005

МАТЕРИАЛЫ

  • Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
  • Корпус насоса из серого чугуна EN-GJL-250 (с катафорезным покрытием)
  • Вал из нержавеющей стали 1.4057 (AISI 304L)
  • Втулка под скользящим торцевым уплотнением 1.4404 (AISI 316L)
  • уплотнительное кольцо из EPDM;
  • Трубный кожух из нержавеющей стали 1.4301 (AISI 304)

ОПИСАНИЕ/КОНСТРУКЦИЯ

  • По запросу насосы можно подобрать под определенные условия (например, защиту электродвигателя, взрывозащиту, более широкий диапазон температур перекачиваемой жидкости).
Wilo-Helix V FIRST V 22-36-52.pdf
Wilo-Helix V(F) 2-4-6-10-16, Helix FIRST V(F) 2-4-6-10-16.pdf
Wilo-Helix V FIRST V 2-4-6-10-16.pdf
Wilo-Helix V(F) 22-36-52, Helix FIRST V(F) 22-36-52.pdf
