СЕРИЯ HELIX V
В наличии

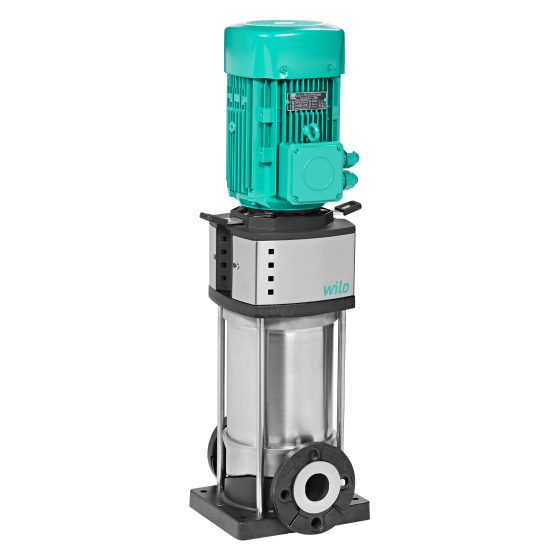

Нормальновсасывающий высокоэффективный многоступенчатый высоконапорный центробежный насос вертикального исполнения с линейными подключениями
Описание серииТехнические характеристикиPDF материалы
ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ
-
свариванием лазером получили гидравлику 2D/3D;
-
проведена коррекция по КПД, оптимизирован расход и удаление газов;
-
насос Wilo Helix оснащен главными рабочими компонентами, устойчивыми к порче, разрушающему воздействию. Также усилен и корпус оборудования;
-
оптимизация корпуса по NPSH, расходу;
-
муфта с защитным кожухом повышенной прочности, надежности, износостойкости;
-
конструкция не затрудняет провести техобслуживание;
-
исполнение EPDM – детали из нержавейки могут соприкасаться с перекачиваемой жидкостью. Насосы для воды Wilo безопасны для систем питьевого водоснабжения.
ТИП
Нормальновсасывающий высокоэффективный многоступенчатый высоконапорный центробежный насос вертикального исполнения с линейными подключениями
ПРИМЕНЕНИЕ
- Водоснабжение и повышение давления
- Промышленные циркуляционные установки
- Технологическая вода
- Закрытые контуры охлаждения
- Установки пожаротушения
- Моечные установки
- ирригации
ОСНАЩЕНИЕ/ФУНКЦИЯ
- Коррозионно-стойкие рабочие колеса, ведущие колеса и ступенчатый корпус
КОМПЛЕКТ ПОСТАВКИ
- Высоконапорный центробежный насос Helix V
- Инструкция по монтажу и эксплуатации
- Helix V 2 – 16 (исполнение PN 16 с овальными фланцами): Ответные фланцы из нержавеющей стали с соответствующими болтами, гайками и уплотнениями
РАСШИФРОВКА НАИМЕНОВАНИЯ
|
Пример: |
Helix V 2202/2-1/16/E/X/KS/../400-50 |
|
Helix V |
Вертикальный многоступенчатый высоконапорный центробежный насос в линейном исполнении |
|
22 |
Расход в м3/ч |
|
02 |
Количество рабочих колес |
|
2 |
Количество обточенных рабочих колес (опционально) |
|
1 |
Материал изготовления насоса |
|
1 = корпус насоса 1.4301 (AISI 304)гидравлическая часть 1.4307 (AISI 304L) |
|
|
2 = корпус насоса 1.4409 (AISI 316L)гидравлическая часть 1.4404 (AISI 316L) |
|
|
3 = корпус насоса EN-GJL-250 (катафорезное покрытие)гидравлическая часть 1.4307 (AISI 304L) |
|
|
4 = моноблочный корпус насоса EN-GJL-250 (с катафорезным покрытием)гидравлическая часть 1.4307 (AISI 304L)(только Helix VE 22.. и выше) |
|
|
16 |
Максимальное рабочее давление в бар |
|
16 = 16 бар (фланец PN 16) |
|
|
25 = 25 бар (фланец PN 25) |
|
|
30 = 30 бар (фланец PN 40) |
|
|
E |
Вид уплотнения E = EPDMV = FKM |
|
X |
Специальная версия «X-Care» |
|
K |
Скользящее торцовое уплотнение в виде картриджа |
|
S |
Защита муфты располагается на одной линии с всасывающим и напорным патрубком насоса. |
|
.. |
опционально |
|
400 |
Подсоединяемое напряжение в В |
|
50 |
Частота в Гц |
- Электроподключение: 3~400 В (±10 %), 50 Гц
- ≤ 4 кВт 230 В/ 400 В; Δ/Y
- > 4 кВт 400 В/ 690 В; Δ/Y
- Диапазон температуры перекачиваемых жидкостей:
- Helix V 2 – 16 (EPDM): от -30 до 120 °C (130 °C по запросу)
- Helix V 2 – 16 для агрессивных перекачиваемых жидкостей (FKM): от --15 до 90 °C
- Helix V22 – 52 (EPDM): от -20 до 120 °C (130 °C по запросу)
- Helix V22 – 52 для агрессивных перекачиваемых жидкостей (FKM): от --15 до 90 °C
- Макс. рабочее давление: 16/25/30 бар
- Степень защиты: IP 55
- Макс. температура окружающей среды: +40 °C (более широкий диапазон температур по запросу)
- Доступные модели:
- Helix V 2 – 16: PN 16 с овальными фланцами, PN 25/PN 40 с фланцами круглой формы согласно ISO 2531 и ISO 7005 (муфта Victaulic по запросу)
- Helix V 22 – 52: PN 16/PN 25/PN 40 с фланцами круглой формы согласно ISO 2531 и ISO 7005
МАТЕРИАЛЫ
Helix V 2, 4, 6, 10, 16:
Стандартное исполнение
- Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
- Корпус насоса из нержавеющей стали 1.4301 (AISI 304)
- Опорная рама и фонарь EN-GJL-250 (катафорезное покрытие)
- Вал из нержавеющей стали 1.4301 (AISI 304) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
- Втулка под скользящим торцевым уплотнением 1.4404 (AISI 316L)
- Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
- Трубный кожух из нержавеющей стали 1.4301 (AISI 304)
Для агрессивных перекачиваемых жидкостей
- Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4404 (AISI 316L)
- Корпус насоса из нержавеющей стали 1.4404 (AISI 316L)
- Вал из нержавеющей стали 1.4404 (AISI 316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
- Втулка под скользящим торцевым уплотнением 1.4404 (AISI 316L)
- Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
- Трубный кожух из нержавеющей стали 1.4404 (AISI 316L)
Helix V 22, 36, 52:
Стандартное исполнение
- Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
- Корпус насоса из нержавеющей стали 1.4308 (AISI 304) или серого чугуна EN-GJL 250 с катафорезным покрытием, свободный фланец из серого чугуна с катафорезным покрытием EN-GJS 250 для Helix V 22/EN-GJS 400 для Helix V 36-52.
- Вал из нержавеющей стали 1.4057 (AISI 431)
- Втулка под скользящим торцевым уплотнением 1.4404 (AISI 316L)
- Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
- Трубный кожух из нержавеющей стали 1.4301 (AISI 304)
Для агрессивных перекачиваемых жидкостей
- Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4404 (AISI 316L)
- Корпус насоса: все соприкасающиеся с перекачиваемой жидкостью элементы конструкции из нержавеющей стали 1.4409 (AISI 316L); свободные фланцы из серого чугуна EN-GJL 250 с катафорезным покрытием для Helix V 22/из чугуна с шаровидным графитом EN-GJS 400 для Helix V 36-52.
- Опорная рама из нержавеющей стали 1.4301 (AISI 304)
- Вал из нержавеющей стали 1.4404 (AISI 316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
- Втулка под скользящим торцевым уплотнением 1.4404 (AISI 316L)
- Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
- Напорный кожух из нержавеющей стали 1.4404 (AISI 316L)
ОПИСАНИЕ/КОНСТРУКЦИЯ
- По запросу насосы можно подобрать под определенные условия (например, защиту электродвигателя, взрывозащиту, более широкий диапазон температур).
- Серия Helix имеется также со встроенным частотным преобразователем
