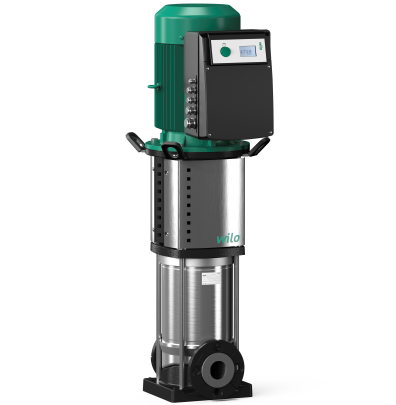

СЕРИЯ HELIX VE

e4d3f9a25639c9a3ee4a67512e7d0839-1593093134
В наличии
Электронно регулируемые, нормальновсасывающие многоступенчатые высоконапорные центробежные насосы вертикального исполнения с встроенными подключениями
Заказать
Описание серииТехнические характеристикиPDF материалы

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

  • многоступенчатые насосы Wilo Helix выполнены из нержавейки, высокоэффективные;

  • частота вращения настраивается;

  • электромотор в насосах для воды Wilo стандартного типа;

  • гидравлика 2D/3D;

  • есть ручки для переноса агрегата, поэтому его удобно транспортировать, перемещать, переносить;

  • конструкция максимально оптимизирована, чтобы ею было легко управлять;

  • свободные вращаемые фланцы;

  • полнотекстовое меню, технология зеленой кнопки;

  • в наличии IF-модуль, чтобы осуществить быстрый информационный поток между оборудованием и системами управления зданием;

  • дистанционный выключатель;

  • скользящие торцевые уплотнения, представленные картриджем;

  • насосы Wilo Helix обладают усовершенствованным конструктивным исполнением, поэтому их жизненный цикл гораздо длиннее, чем у аналогов.

453f1a48a28aa63e77678157c1bb0e7b

ТИП

Электронно регулируемые, нормальновсасывающие многоступенчатые высоконапорные центробежные насосы вертикального исполнения с встроенными подключениями

ПРИМЕНЕНИЕ

  • Водоснабжение и повышение давления
  • Промышленные циркуляционные установки
  • Технологическая вода
  • Закрытые контуры охлаждения
  • Установки пожаротушения
  • Моечные установки
  • ирригации

ОСНАЩЕНИЕ/ФУНКЦИЯ

  • Рабочие колеса, ведущие колеса и ступенчатый корпус из коррозионно-стойкого материала

КОМПЛЕКТ ПОСТАВКИ

  • Высоконапорный центробежный насос Helix VЕ
  • Инструкция по монтажу и эксплуатации
  • Helix VE 2 – 16 (исполнение PN 16 с овальными фланцами): Ответные фланцы из нержавеющей стали с соответствующими болтами, гайками и уплотнениями

РАСШИФРОВКА НАИМЕНОВАНИЯ

Пример:

Helix VE 2202/2-1/16/E/KS

Helix VE

Вертикальный, многоступенчатый, высоконапорный центробежный насос в линейном исполнении (с электронным управлением)

22

Расход в м3/ч

02

Количество рабочих колес

2

Количество обточенных рабочих колес (опционально)

1

Материал изготовления насоса


1 = корпус насоса 1.4301 (AISI 304)гидравлическая часть 1.4307 (AISI 304L)


2 = корпус насоса 1.4409 (AISI 316L)гидравлическая часть 1.4404 (AISI 316L)


3 = корпус насоса EN-GJL-250 (катафорезное покрытие)гидравлическая часть 1.4307 (AISI 304L)


4 = моноблочный корпус насоса EN-GJL-250 (с катафорезным покрытием)гидравлическая часть 1.4307 (AISI 304L);[только Helix VE 22.. и выше]

16

Максимальное рабочее давление в бар


16 = 16 бар (фланец PN 16)


25 = 25 бар (фланец PN 25)

E

Вид уплотнения E = EPDMV = FKM

K

Скользящие торцовые уплотнения в виде картриджа

S

Защита муфты располагается на одной линии с всасывающим и напорным патрубком насоса.

M13

Только при 1~ (переменный ток)предварительно установленный режим работы при поставкеM13 = режим 1 или 3 (ручное или дистанционное управление)M2 = режим 2 (режим регулирования давления)
  • Электроподсоединение:
    • 3~ 50 Гц: 400 В +/-10%
    • 3~ 60 Гц: 380 В +/-10%
    • 3~ 60 Гц: 480 В +/-10%
  • Диапазон температуры перекачиваемых жидкостей:
    • Helix VE 2 – 16 (EPDM): от -30 до 120 °C (130 °C по запросу)
    • Helix VE 2 – 16 для агрессивных перекачиваемых жидкостей (FKM): от --15 до 90 °C
    • Helix VE22 – 52 (EPDM): от -20 до 120 °C (130 °C по запросу)
    • Helix VE22 – 52 для агрессивных перекачиваемых жидкостей (FKM): от -15 до 90 °C (от -30 до 120 °C с уплотнением из EPDM по заказу)
  • Макс. рабочее давление: 16/25 бар
  • Класс защиты: IP 55
  • Макс. температура окружающей среды: +40 °C (более широкий диапазон температур по запросу)
  • Доступные модели:
    • Helix VE 2 – 16: PN 16 с овальными фланцами, PN 25 с фланцами круглой формы согласно ISO 2531 и ISO 7005 (муфта Victaulic по запросу)
    • Helix VE 22 – 52: PN 16 и PN 25 с фланцами круглой формы согласно ISO 2531 и ISO 7005



МАТЕРИАЛЫ



Helix VE 2, 4, 6, 10, 16:

Стандартное исполнение

  • Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
  • Корпус насоса из нержавеющей стали 1.4301 (AISI 304)
  • Опорная рама и фонарь EN-GJL-250 (катафорезное покрытие)
  • Вал из нержавеющей стали 1.4301 (AISI 304) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
  • Втулка под скользящим торцовым уплотнением 1.4404 (316L)
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Трубный кожух из нержавеющей стали 1.4301 (AISI 304)

Для агрессивных перекачиваемых жидкостей

  • Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4404 (316L)
  • Корпус насоса из нержавеющей стали 1.4404 (316L)
  • Вал из нержавеющей стали 1.4404 (316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
  • Втулка под скользящим торцовым уплотнением 1.4404 (316L)
  • Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
  • Трубный кожух из нержавеющей стали 1.4404 (316L)

Helix VE 22, 36, 52:

Стандартное исполнение

  • Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
  • Корпус насоса из нержавеющей стали 1.4301 (AISI 304) или серого чугуна EN-GJL 250 с катафорезным покрытием, свободные фланцы из чугуна с шаровидным графитом EN-GJS 400 для Helix VE 36-52.
  • Вал из нержавеющей стали 1.4057 (AISI 431)
  • Втулка под скользящим торцовым уплотнением 1.4404 (316L)
  • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
  • Трубный кожух из нержавеющей стали 1.4301 (AISI 304)

Для агрессивных перекачиваемых жидкостей

  • Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4404 (316L)
  • Корпус насоса: все соприкасающиеся с перекачиваемой жидкостью элементы конструкции из нержавеющей стали 1.4409 (316L); свободные фланцы из серого чугуна EN-GJL 250 с катафорезным покрытием для Helix VE 22/из чугуна с шаровидным графитом EN-GJS 400 для Helix VE 36-52.
  • Опорная рама из нержавеющей стали 1.4301 (AISI 304)
  • Вал из нержавеющей стали 1.4404 (316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
  • Втулка под скользящим торцовым уплотнением 1.4404 (316L)
  • Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
  • Напорный кожух из нержавеющей стали 1.4404 (316L)
Wilo-Helix VE 2..., 4..., 6..., 10..., 16...
Wilo-Helix VE 22..., 36..., 52.
