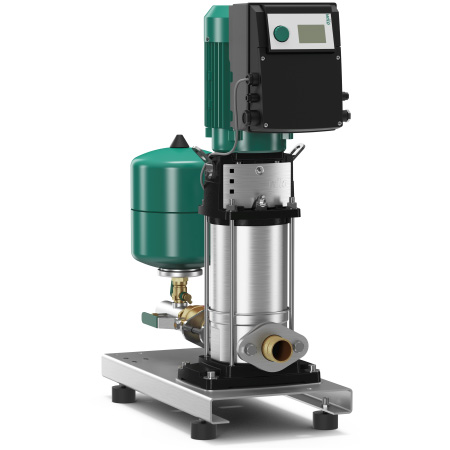

СЕРИЯ SIBOOST SMART 1 HELIX VE

ТИП

Высокоэффективная, готовая к подключению установка для водоснабжения (нормальновсасывающая) с вертикально расположенным высоконапорным центробежным насосом из нержавеющей стали в исполнении с сухим ротором серии Helix VE.

ПРИМЕНЕНИЕ

• Полностью автоматическое водоснабжение и повышение давления при подаче воды из сети центрального водоснабжения или приемного резервуара для частного, коммерческого, промышленного и коммунального применения (например, в жилых, офисных и административных зданиях, отелях, больницах, производственных и промышленных объектах, предприятиях водоснабжения).
• Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

ОСНАЩЕНИЕ/ФУНКЦИЯ

• 1 насос серий Helix VE 2 – Helix VE 52, со стандартным электродвигателем, эквивалентным IE4, и бесступенчатым регулированием посредством встроенного частотного преобразователя
• Опорная рама из оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
• Детали, контактирующие с водой, не подвержены коррозии
• Система трубопроводов из нержавеющей стали 1.4301
• Запорная арматура, напорная сторона
• Обратный клапан, напорная сторона
• Мембранный напорный бак 8 л, PN 16, напорная сторона
• Манометр, напорная сторона
• Опционально с защитой от сухого хода и манометром, всасывающая сторона

КОМПЛЕКТ ПОСТАВКИ

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

• Электроподключение к сети 3~400 В ± 10%, 50 Гц; 3~380/440 В ±10 %, 60 Гц
• Макс. температура перекачиваемой жидкости +50 °C (опционально +70 °C)
• Макс. температура окружающей среды 40 °C
• Рабочее давление 16 бар (25 бар опционально)
• Давление на входе 10 бар
• Номинальные диаметры для подсоединения со стороны конечного давления R 1¼" - R 1½"
• Номинальные диаметры для подсоединения со стороны подачи Rp 1¼" - Rp 2"
• Диапазон частоты вращения 1500-3770 об/мин
• Класс защиты: IP54
• Предохранители A, AC 3 со стороны сети в соответствии с мощностью двигателя и предписаниями предприятия энергоснабжения
• Допустимые перекачиваемые жидкости (другие жидкости по запросу): указание по перекачиваемым жидкостям: допустимой перекачиваемой жидкостью является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы.
  • Питьевая и подогретая питьевая вода
  • Охлаждающая вода
  • Вода для пожаротушения

МАТЕРИАЛЫ

Helix VE 2 ― Helix VE 16

• Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
• Корпус насоса из нержавеющей стали 1.4301
• Вал из нержавеющей стали 1.4057
• 1.4404 защитная втулка вала
• Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
• Система трубопроводов из нержавеющей стали 1.4301

Helix VE 22 ― Helix VE 52

• Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
• Корпус насоса из нержавеющей стали 1.4308 или серого чугуна EN-GJL 250 с катафорезным покрытием
• Вал из нержавеющей стали 1.4057
• 1.4404 защитная втулка вала
• Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
• Система трубопроводов из нержавеющей стали 1.4301

ОПИСАНИЕ/КОНСТРУКЦИЯ

• Фундаментная рама: оцинкованная сталь, с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума.
• Система трубопроводов: Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых обычно применяемых материалов; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
• Насосы: применяется 1 насос серий Helix VE 2 – Helix VE 52. Частотные преобразователи с воздушным охлаждением, смонтированные на электродвигателе насоса, обеспечивают для каждого насоса данных серий бесступенчатый режим регулирования в диапазоне от 25 Гц до макс. 60 Гц. Все детали насоса, контактирующие с перекачиваемой жидкостью, выполнены для серий Helix V 2 ― Helix V 16 из нержавеющей стали, для серий Helix V 22 ― Helix V 52 — из нержавеющей стали/серого чугуна с катафорезным покрытием; другие исполнения — по запросу. Допуск KTW/WRAS/ACS для всех деталей, контактирующих с перекачиваемой жидкостью
• Арматура: насос с напорной и всасывающей стороны оснащен шаровой запорной арматурой со знаком технического контроля DVGW и, с напорной стороны, обратным клапаном с допуском DVGW/KTW.
• Мембранный напорный бак: 8 л/PN 16 расположен со стороны конечного давления, снабжен мембраной из бутилкаучука, с допуском DVGW/KTW, отвечающей требованиям закона о безопасности пищевых продуктов; в целях осмотра и проверки оснащен запорным шаровым краном с системой опорожнения и проточной арматурой с допуском DVGW/KTW согласно DIN 4807
• Датчик давления: от 4 до 20 мА, на стороне конечного давления, для задействования частотного преобразователя
