СЕРИЯ SIBOOST SMART HELIX EXCEL

ОПИСАНИЕ

Подача воды в густонаселенных регионах зачастую связана с рисками негерметичности. В результате возникают высокие эксплуатационные затраты. Наше решение: установка Wilo-SiBoostSmart Helix EXCEL существенно снижает общее энергопотребление благодаря высококачественным компонентам (гидравлическая часть и двигатели), а также прибору управления, который содействует обнаружению утечек с помощью дополнительных коммуникационных интерфейсов.

ТИП

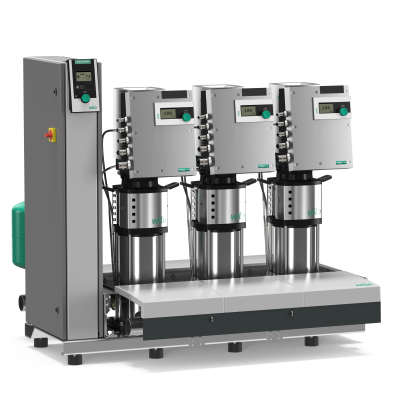

Высокоэффективная, готовая к подсоединению установка для водоснабжения (нормальновсасывающая) с 2 - 4 параллельно подключенными, вертикально расположенными высоконапорными центробежными насосами из нержавеющей стали серии Helix EXCEL, где каждый насос оснащен встроенным высокоэффективным частотным преобразователем с воздушным охлаждением и электронно-коммутируемым двигателем, включая Smart Controller SCe. Для обеспечения безопасной и надежной установки арматура и датчики защищены

ПРИМЕНЕНИЕ

• Полностью автоматическое водоснабжение и повышение давления при подаче воды из сети центрального водоснабжения или приемного резервуара для частного, коммерческого, промышленного и коммунального применения (например, в жилых, офисных и административных зданиях, отелях, больницах, производственных и промышленных объектах, предприятиях водоснабжения).
• Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

ОСНАЩЕНИЕ/ФУНКЦИЯ

• 2 – 4 насоса на каждую установку серий Helix EXCEL 4 — Helix EXCEL 52, с высокоэффективным электронно-коммутируемым электродвигателем и плавной регулировкой частоты вращения с помощью встроенного частотного преобразователя на каждом насосе
• Автоматическая система управления насосом посредством контроллера Smart Controller SCe
• Детали, контактирующие с водой, не подвержены коррозии
• Опорная рама из оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
• Запорная арматура на стороне всасывания и напорной стороне каждого насоса
• Обратный клапан на напорной стороне каждого насоса
• Мембранный напорный бак 8 л, PN 16, напорная сторона
• Датчик давления, напорная сторона
• Манометр, напорная сторона
• Съемная крышка для защиты компонентов установки (кроме серии Helix EXCEL 52)
• Опционально с защитой от сухого хода с манометром, всасывающая сторона

КОМПЛЕКТ ПОСТАВКИ

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

• Электроподключение к сети 3~400 В ± 10%, 50 Гц; 3~380 В ±10 %, 60 Гц
• Макс. температура перекачиваемой жидкости +50 °C (опционально +70 °C)
• Макс. температура окружающей среды 40 °C
• Рабочее давление 16 бар (25 бар опционально)
• Давление на входе 10 бар
• Номинальные диаметры для подсоединения со стороны отводящего трубопровода R 1½" — DN 200
• Номинальные диаметры для подсоединения с приточной стороны R 1½" — DN 200
• Диапазон частоты вращения 1500-3770 об/мин
• Класс защиты: IP54 (прибор управления SCe)
• Предохранители A, AC 3 со стороны сети в соответствии с мощностью двигателя и предписаниями предприятия энергоснабжения
• Допустимые перекачиваемые жидкости (другие жидкости по запросу): Указание по перекачиваемым жидкостям: допустимой перекачиваемой жидкостью является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы. Установка соответствует DIN 1988 (EN 806)
  • Питьевая и подогретая питьевая вода
  • Охлаждающая вода
  • Вода для пожаротушения

МАТЕРИАЛЫ

Helix EXCEL 4 ― Helix EXCEL 16

• Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
• Корпус насоса из нержавеющей стали 1.4301
• Вал из нержавеющей стали 1.4057
• 1.4404 защитная втулка вала
• Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
• Трубопроводы из нержавеющей стали 1.4301
• Съемные заглушки из синтетического материала

Helix EXCEL 22 ― Helix EXCEL 52

• Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
• Корпус насоса из нержавеющей стали 1.4308
• Вал из нержавеющей стали 1.4057
• 1.4404 защитная втулка вала
• Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
• Трубопроводы из нержавеющей стали 1.4301
• Съемные заглушки из синтетического материала (кроме Helix EXCEL 52)

ОПИСАНИЕ/КОНСТРУКЦИЯ

• Фундаментная рама: из оцинкованной стали, с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума, и встроенными подъемными механизмами. Другие исполнения – по запросу.
• Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых обычно применяемых материалов; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
• Насосы: от 2 до 4 параллельно подключенных насосов серий Helix EXCEL 4 - Helix EXCEL 52. Частотные преобразователи с воздушным охлаждением, смонтированные на электродвигателе насоса, обеспечивают для каждого насоса данных серий бесступенчатый режим регулирования в диапазоне от 25 Гц до макс. 60 Гц. Все детали, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали. Другие исполнения – по запросу. Допуск KTW/WRAS/ACS для всех деталей, контактирующих с перекачиваемой жидкостью
• Арматура: все насосы с напорной и всасывающей стороны оснащены шаровой запорной арматурой со знаком контроля DVGW, а с напорной стороны — обратным клапаном с допуском DVGW/KTW
• Мембранный напорный бак: 8 л/PN 16 расположен со стороны конечного давления, снабжен мембраной из бутилкаучука, с допуском DVGW/KTW, отвечающей требованиям закона о безопасности пищевых продуктов; в целях осмотра и проверки оснащен запорным шаровым краном с системой опорожнения и проточной арматурой с допуском DVGW/KTW согласно DIN 4807
• Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для управления центральным контроллером Smart Controller SC
• Индикация давления: с помощью манометра (ø 63 мм), расположенного со стороны конечного давления; дополнительная цифровая индикация конечного давления на буквенно-цифровом ЖК-дисплее Smart Controller SC
• Прибор управления/регулятор: В серийном исполнении установка оснащается Smart Controller SC
• Съемные крышки на стороне всасывания и на напорной стороне: конструкция установки обеспечивает оптимальную защиту компонентов управления и датчиков от обрывов и не допускает преждевременного износа
