СЕРИЯ TWI 6

7718979ecff41ebaadcfaadfe2cecf7c-1593079814
В наличии

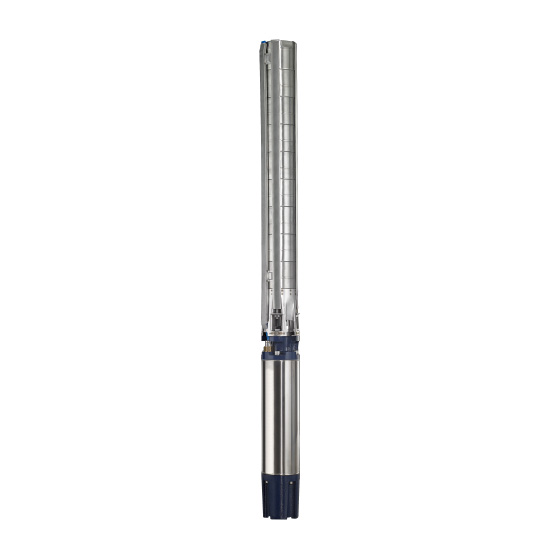

Многоступенчатый погружной насос 6" в исполнении со стяжными лентами для вертикального или горизонтального монтажа
Заказать
Описание серииТехнические характеристикиPDF материалы

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

  • погружной насос Wilo долговечный за счет применения нержавейки, опционально - сталь V4A;

  • подходит, чтобы организовать водоснабжение, если речь идет о питьевой воде;

  • отличная гибкость;

  • возможности производительности огромны, заключены в таких пределах – 1-250 куб.м/час.

c4424dc92625de0c0c29c8250f9ccf37

ПРИМЕНЕНИЕ

  • для водоснабжения, в т.ч. снабжения питьевой водой, из скважин и цистерн
  • Снабжение хозяйственной водой
  • для использования в системах водоснабжения коммунального хозяйства, для полива и орошения
  • Повышение давления
  • Снижение уровня воды
  • для перекачивания воды промышленного использования
  • для перекачивания воды без длинноволокнистых и абразивных примесей

ОСНАЩЕНИЕ/ФУНКЦИЯ

  • многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами
  • Встроенный обратный клапан
  • Муфта в соответствии с NEMA
  • Трехфазный электродвигатель
  • Герметизированные электродвигатели
  • Электродвигатели с возможностью перемотки

КОМПЛЕКТ ПОСТАВКИ

  • Гидравлическая часть в полном сборе с электродвигателем
  • Соединительный кабель длиной 4/5/10 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x2,5 мм2 или 4x4 мм2)
  • Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

Например:

Wilo-Sub TWI 6.18-04-C-SD

TWI

погружной насос

6

Диаметр гидравлической части в дюймах ["]

18

Номинальная подача [м3/ч]

04

Число cекций гидравлической части

C

Обозначение поколения насоса

I

Корпус электродвигателя из стали 1.4571, подключение электродвигателя через плоский штекер

SD

Тип пуска: Без обозначения = прямой пуск, SD = пуск «звезда-треугольник»
  • Подключение к сети: 3~400 В, 50 Гц
  • Режим работы в погруженном состоянии: S1
  • Температура перекачиваемой жидкости: 3-30 °C
  • Минимальное течение на моторе:
    • Герметично залитые электродвигатели: 0,08 - 0,16 м/с
    • Электродвигатели с возможностью перемотки (SD-R): 0,1-0,5 м/с (в зависимости от типа)
  • Макс. содержание песка: 50 г/м3
  • Макс. количество пусков: 20/ч
  • Макс. глубина погружения:
    • Герметично залитые электродвигатели: 350 м
    • Электродвигатели с возможностью перемотки: 100 м
  • Класс защиты: IP 68
  • Подсоединение к напорному патрубку: Rp 2½ - Rp 3

МАТЕРИАЛЫ

  • Корпус гидравлической системы: нержавеющая сталь 1.4301
  • Рабочие колеса: нержавеющая сталь 1.4301
  • Вал гидравлической системы: нержавеющая сталь 1.4057
  • Корпус электродвигателя: EN-GJL или нержавеющая сталь 1.4301
  • Вал электродвигателя: нержавеющая сталь 1.4305 или 1.4301

ОПИСАНИЕ/КОНСТРУКЦИЯ

Поружной насос с допуском ACS для вертикального или горизонтального монтажа.

Гидравлическая часть

Многоступенчатый погружной насос с муфтой NEMA 4" или 6" и радиальными или полуаксиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, соприкасающиеся с перекачиваемой жидкостью, выполнены из коррозионностойких материалов.

Электродвигатель

Трехфазный электродвигатель с прямым пуском и пуском по схеме «звезда-треугольник». Полностью герметизированный электродвигатель, пропитанный смолой, обмотка с изолирующей лакировкой, или электродвигатель с возможностью перемотки, обмотка с изоляцией из ПВХ, самосмазывающиеся подшипники, наполнение водогликолевой смесью.

Охлаждение

Охлаждение электродвигателя осуществляется перекачиваемой средой. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения максимальной температуры перекачиваемой жидкости и минимальную скорость потока. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — на выбор заказчика. Горизонтальный монтаж выполняется с охлаждающим кожухом.

Напорный кожух

Напорный кожух дает возможность монтировать агрегат непосредственно в систему трубопровода. Стандартное исполнение насоса внутри напорного кожуха - без обратного клапана. Максимальное входное давление составляет 10 бар.
