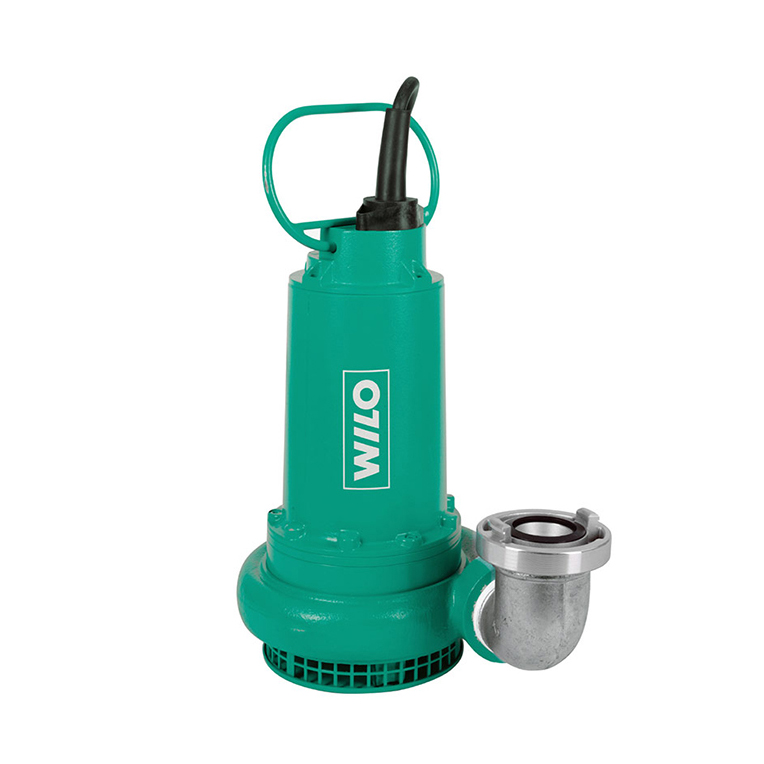

СЕРИЯ KS

4051e615c1b3e41ced313f48d2adf6fa-1593003273
В наличии
Погружной насос для отвода сточных вод для повторно-кратковременного режима работы для стационарной и мобильной установки в погруженном состоянии.
Заказать
Описание серииТехнические характеристикиPDF материалы

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

  • высокая надежность свойственна всем погружным насосам Wilo;

  • конструктивное исполнение по высшему классу, поэтому оборудование работает долго, стабильно, надежно;

  • насосы Вило бесперебойно работают долгое время, когда есть подсос воздуха;

  • в наличии специальный штекер для кабеля электропитания, поэтому обращаться с насосами Wilo просто;

  • поплавковый выключатель дает возможность просто управлять агрегатом.

79429717d34b40ad72ac045c7b0ce7e8

ТИП

Погружной дренажный насос

ПРИМЕНЕНИЕ

Перекачивание

  • Загрязненная вода
  • Техническая вода.

ОСНАЩЕНИЕ/ФУНКЦИЯ

  • Кабель электропитания со штекером
  • Исполнение S с подключенным поплавковым выключателем
  • Электродвигатель с масляным охлаждением (до типоразмера 20)
  • Охлаждающий кожух (начиная с типоразмера 24)

КОМПЛЕКТ ПОСТАВКИ

  • Насос с кабелем электропитания и штекером
  • Исполнение S, дополнительно с поплавковым выключателем
  • Напорный патрубок с быстроразъемной муфтой Storz
  • Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

Например:

Wilo-EMU KS 15x

KS

Погружной дренажный насос

15

Типоразмер

x

Исполнение

  • E: Однофазный электродвигатель
  • ES: Однофазный электродвигатель с поплавковым выключателем
  • D: Трехфазный электродвигатель
  • DS: Трехфазный электродвигатель с поплавковым выключателем
  • DMS: Трехфазный электродвигатель с поплавковым выключателем и распределительная коробка с защитным выключателем электродвигателя
  • E0: Однофазный электродвигатель со свободным концом кабеля
  • D0: Трехфазный электродвигатель со свободным концом кабеля
  • GG: Корпус электродвигателя из серого чугуна
  • Ceram: Агрегат с покрытием Ceram
  • Ex: во взрывозащищенном исполнении
  • Z: Напорный патрубок сверху по центру
  • H: Рабочее колесо высокого давления
  • M: Рабочее колесо среднего давления
  • N: Рабочее колесо низкого давления
  • Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
  • Класс защиты: IP68
  • Макс. глубина погружения: 12,5 м
  • Температура перекачиваемой жидкости: 3 … 40 °C
  • Длина кабеля: 10 м или 20 м
  • Напорный патрубок: Муфта Storz Размер от C до A (В зависимости от типа)



МАТЕРИАЛЫ



  • Корпус электродвигателя: Al или EN-GJL 250 (В зависимости от типа)
  • Корпус насоса: EN-GJL250
  • Рабочее колесо: EN-GJL250
  • Вал: 1.4021
  • Уплотнение:
    • Со стороны электродвигателя: C/Cr или C/Керамика
    • Со стороны перекачиваемой жидкости: SiC/SiC
  • Статические уплотнения: FPM



ОПИСАНИЕ/КОНСТРУКЦИЯ



Погружной дренажный насос в качестве блочного агрегата, для мобильной установки в погруженном и непогруженном состоянии.

Гидравлическая часть

Выпуск с напорной стороны выполнен в виде вертикального резьбового соединения с муфтой Storz. В качестве рабочих колес применяются открытые отводные рабочие колеса.

Электродвигатель

До типоразмера 20 применяются самоохлаждающиеся электродвигатели переменного тока или двигатели в трехфазном исполнении. Электродвигатели с самоохлаждением заполнены маслом. Начиная с типоразмера 24, применяются трехфазные двигатели переменного тока с поверхностным охлаждением, с датчиком контроля температуры обмотки электродвигателя и охлаждающим кожухом.

Взрывозащищенные агрегаты KS ... Взрывозащищенный вариант оснащается двигателем с поверхностным охлаждением без охлаждающего кожуха.

Все типы могут работать в длительном режиме в погруженном и непогруженном состоянии. При низком уровне воды возможно всасывание воды вместе с воздухом.

Для защиты электродвигателей от попадания перекачиваемой жидкости имеется камера уплотнений. заполненная экологически чистым маслом.

До типоразмера 20 кабель электропитания отсоединяется, его длина составляет 10 м. Начиная с типоразмера 24, кабель электропитания имеет фиксированное соединение, его длина составляет 20 м. Кабель электропитания всегда оснащается штекером. Вариант S дополнительно оснащается поплавковым выключателем. Вариант DMS оснащается прибором управления со встроенной защитой электродвигателя.

Уплотнение

Уплотнение со стороны рабочей среды и со стороны электродвигателя обеспечивается двумя торцевыми уплотнениями, работающими независимо от направления вращения.
