СЕРИЯ PLAVIS

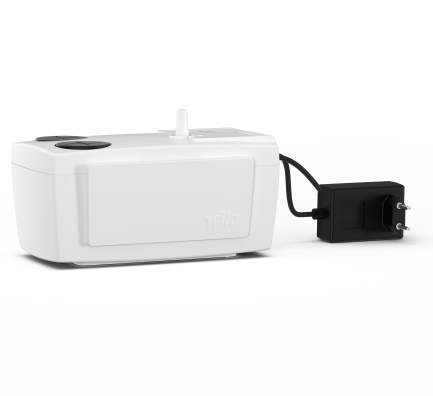

8a240e43cc390589ea541ef5b25d391d-1593068666
В наличии
Автоматическая напорная установка для отвода конденсата
Заказать
Описание серииТехнические характеристикиPDF материалы

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

  • высоконадежны в применении;

  • внедрена визуальная аварийная сигнализация;

  • нормально замкнутый/нормально разомкнутый контакт аварийной сигнализации;

  • электродное реле дает возможность измерить уровень заполнения;

  • система Plug&Pump для упрощенного монтажа;

  • интегрирован шаровой обратный клапан, съемная сервисная крышка для оперативного и несложного ТО;

  • потребление энергоресурсов снижено, поэтому установка считается энергоэффективной;

  • эксплуатация бесшумная, конструкция устроена компактно, поэтому установку легко ввести в любое окружение потребителя.

560ef89e04e042e6ee3aa7d151a1a603

ОПИСАНИЕ

Wilo-Plavis 013-C впечатляет низким потреблением электроэнергии, простым монтажом и быстрым техническим обслуживанием. Готовое к подключению исполнение обеспечивает высокую надежность эксплуатации благодаря достоверному измерению уровня, визуальной сигнализации и ручной настройке контакта сигнализации (нормально замкнутый / нормально разомкнутый) для отопительного котла. Благодаря компактной современной конструкции и бесшумной работе он отлично интегрируется в жилую среду одно- и двухквартирных домов.

ТИП

Автоматическая напорная установка для отвода конденсата

ПРИМЕНЕНИЕ

  • Техника максимального использования теплоты топлива
  • Системы кондиционирования и охлаждения (например, холодильники и испарительные установки)

ОСНАЩЕНИЕ/ФУНКЦИЯ

  • Электрический соединительный кабель со штекером (1,5 м, доступны версии со штекером для Великобритании)
  • Съемная сервисная крышка для простоты технического обслуживания; встроенный шаровой обратный клапан
  • Кабель тревожной сигнализации (1,5 м), контакт тревожной сигнализации
  • Напорный шланг (5 м, Ø 8 мм)
  • Регулируемый резиновый трубопровод подачи на приточном патрубке: от Ø 2 до Ø 32

КОМПЛЕКТ ПОСТАВКИ

  • Установка для отвода конденсата с электродным реле уровня
  • Резервуар, заглушка и крышка для технического обслуживания
  • Электрокабель длиной 1,5 м
  • Шланг с напорной стороны (Ø 8 мм, 5 м)
  • Регулируемые приточные отверстия (2 резиновых трубопровода Ø 2/32 мм)
  • Винты (Ø 4) и дюбели (2 шт.) для настенного монтажа
  • Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

Пример:

Wilo-Plavis 013-C-2G/GB

Plavis

Напорная установка для отвода загрязненной воды

01

Номер серии в Plavis

3

Уровень серии (1 = для входа в рынок, 3 = стандарт, 5 = премиум)

C

Применение конденсата

-2G

Второе поколение

/GB

 [..] = ЕС-штекер для GB = штекер для Великобритании
  • Подключение к сети 1~ 100 – 240 В, 50/60 Гц
  • Мощность: P1 < 20 Вт
  • Температура перекачиваемых жидкостей от +5 °C до +60 °C
  • Температура окружающей среды от +5 °C до +40 °C
  • Класс защиты: IPX4
  • Подсоединение для отвода конденсата: от Ø 8 мм до Ø 10 мм
  • Встроенный приточный патрубок: от Ø 18 мм до Ø 40 мм
  • Резиновые направляющие на приточном патрубке: от Ø 2 мм до Ø 32 мм
  • подходит для конденсата со значением pH ≥ 2,5
  • Объем резервуара: 1,1 л
  • Полезный объем: 0,4 л
  • Время для опорожнения резервуара*: 15 с
  • * для расчетной рабочей точки (3,2 м / 120 л/мин) с длиной вылета 5 м



МАТЕРИАЛЫ



  • Резервуар: ABS (полистирол)
  • Крышка резервуара: ABS (полистирол)
  • Обратный клапан: ABS (полистирол)
  • Насосный модуль: PP и ABS
Wilo-Plavis…-C.pdf
