СЕРИЯ PORT 800

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

• крышки шахты обеспечивают доступный проезд любым автотранспортным средствам, даже большой грузоподъемности, поскольку устанавливаются на шахту;

• реально бесступенчато удлинить шахту до 2,75 м, что свидетельствует о гибкой адаптации во время проведения монтажных работ;

• до 2,25 м монолитный корпус шахты. Это – гарантия герметичности и максимально безопасной эксплуатации;

• все детали изготовлены из качественных материалов, которые не портятся от жидкостей;

• долговечность и простое ТО;

• муфта сосредоточена над водой, что облегчает доступ к арматуре;

• несложный монтаж встроенных подводящих патрубков;

• легкая установка полиэтиленового корпуса шахты;

• защита от противодавления;

• периметр шахты оснащен ребрами.

ОПИСАНИЕ

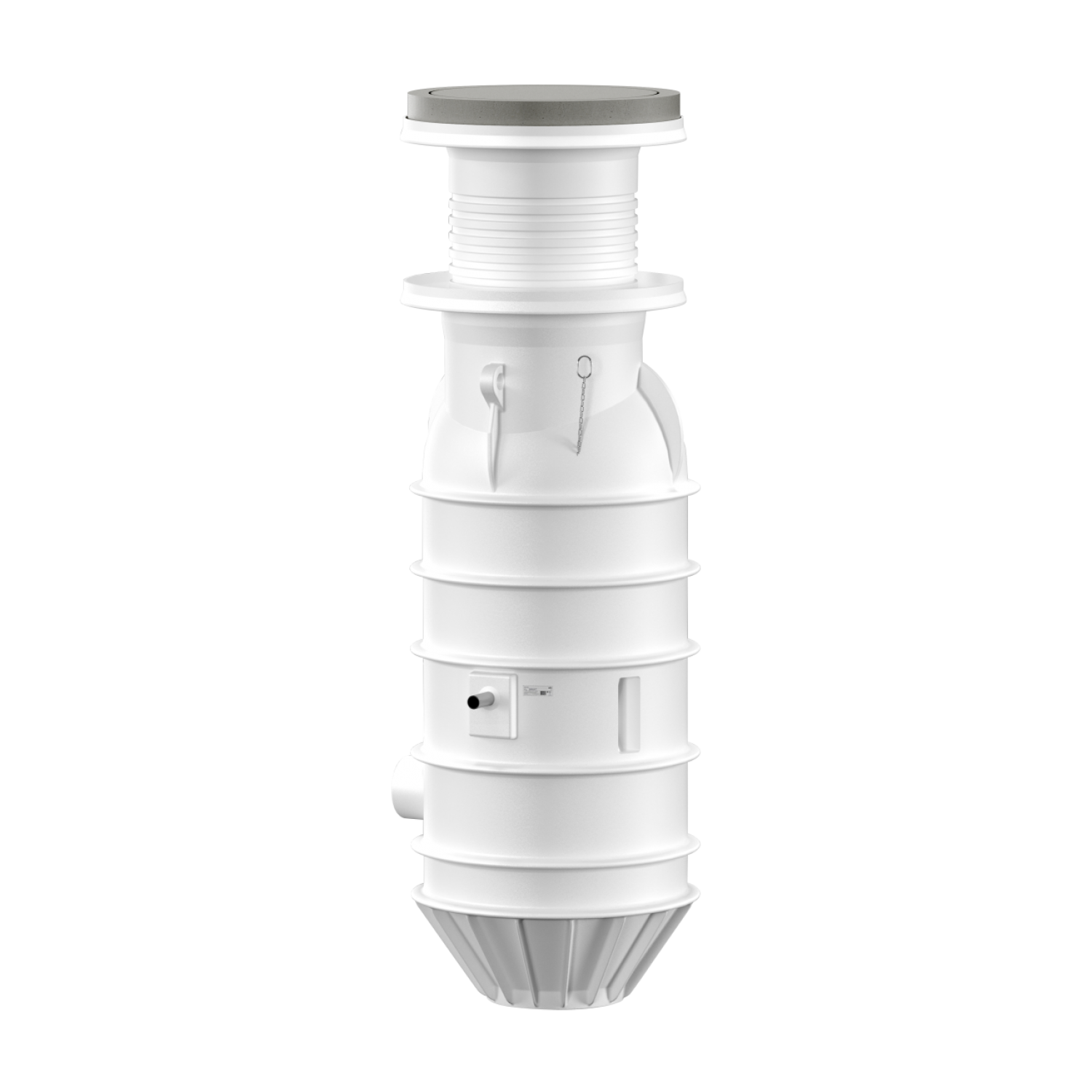

Готовая к монтажу шахта из синтетического материала с комплектной системой трубопроводов в монолитной конструкции с макс. высотой шахты 2250 мм без уплотнительных поверхностей, опционально оснащается телескопическим удлинением до макс. 2750 мм. Сертифицирована по (DIN) EN 12050-1, с геометрией шахты, исключающей образование отложений, и подъемными серьгами для удобства перемещения и транспортировки. Защищена от вытеснения в случае подъема уровня грунтовых вод до верхней кромки грунта без дополнительных бетонных балластных грузов, предоставляемых заказчиком. Съемный шаровой обратный клапан, смонтированный непосредственно на напорном патрубке насоса. Расположенная над водой муфта для быстрого и удобного монтажа насоса и приспособление для опционального подсоединения для промывки и прерывателя вакуума. Муфтовая запорная задвижка с опциональным удлинителем рукоятки. Включая цепь в качестве приспособления для подъема насоса. Крышка шахты по классам A 15 и B 125 согласно EN 124, устанавливаемая непосредственно на шахту без плиты распределения нагрузки, опционально доступна крышка класса D 400 (с предоставляемой заказчиком плитой распределения нагрузки).

ТИП

Насосная шахта из синтетического материала для установки в грунт

ПРИМЕНЕНИЕ

Перекачивание содержащих фекалии сточных вод, которые невозможно отвести в канализационную систему за счет естественного перепада высот, а также для отвода воды от объектов, которые находятся ниже уровня обратного подпора.

КОМПЛЕКТ ПОСТАВКИ

• Насосная шахта с предварительно смонтированной системой трубопроводов
• Расположенная над водой муфта
• Обратный клапан
• Задвижка
• Цепь

Указание! Насос не входит в комплект поставки!

РАСШИФРОВКА НАИМЕНОВАНИЯ

• Высота монолитной шахты: 1750, 2250 мм
• Макс. высота шахты с удлинением: 2750 мм
• Номинальный диаметр шахты: 800 мм
• Соединительные патрубки (закрыты): 1x DN 100, 2x DN 150, 1x DN 200
• Напорный патрубок с наружной резьбой: R 1¼
• Подсоединение для промывки/прерывателя вакуума: Rp 1
• Макс. температура перекачиваемой жидкости T, 40°C
• Температура окружающей среды мин. T, 3°C
• Температура окружающей среды, макс. T, 20°C

МАТЕРИАЛЫ

• Насосная шахта: PE
• Система трубопроводов: нержавеющая сталь
• Траверса: нержавеющая сталь
• Задвижка: бронза
• Шаровой обратный клапан: серый чугун с коррозионностойким порошковым покрытием
• Расположенная над водой муфта: серый чугун с коррозионностойким порошковым покрытием
• Цепь: нержавеющая сталь
