СЕРИЯ REXA CUT
В наличии

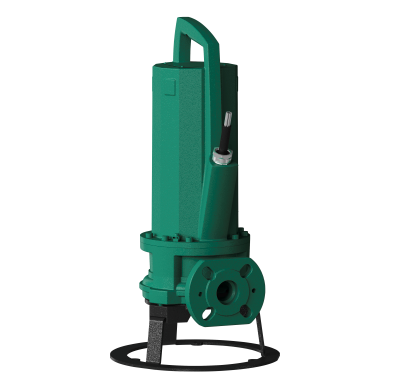

Погружной насос для отвода сточных вод с режущим механизмом для повторно-кратковременного и длительного режима работы для стационарной и мобильной установки в погруженном состоянии.
Описание серииТехнические характеристикиPDF материалы
ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ
-
у погружного насоса Wilo водостойкий кабельный ввод;
-
допуск ATEX, что свидетельствует о высокой надежности насосов Вило;
-
режущий инструмент в виде сферы с тянущим резом, поэтому безопасность при эксплуатации на высочайшем уровне;
-
надежное уплотнение электромотора двумя торцевыми уплотнениями скользящего типа;
-
герметичность камеры уплотнений в насосах Wilo контролируется стержневым электродом;
-
в целом, погружной насос Wilo – это высококлассная конструкция с продолжительным сроком эксплуатации.
ТИП
Погружной насос для отвода сточных вод с режущим механизмом для повторно-кратковременного и длительного режима работы для стационарной и мобильной установки в погруженном состоянии.
ПРИМЕНЕНИЕ
Перекачивание
- сточных вод с фекалиями согласно (DIN) EN 12050-1;
- Загрязненная вода
ОСНАЩЕНИЕ/ФУНКЦИЯ
- Режущий механизм с внутренним и внешним ножом
- контроль температуры обмотки с помощью биметаллического датчика
- Сертификат ATEX (на исполнении «P»)
- Опциональный внешний стержневой электрод для контроля герметичности камеры уплотнений
КОМПЛЕКТ ПОСТАВКИ
- Насос
- Кабель электропитания длиной 10 м со штекером (однофазное исполнение) или свободным концом (трехфазное исполнение)
- Инструкция по монтажу и эксплуатации
|
Пример: |
Wilo-Rexa CUT GE03.26/P-T15-2-540X/P |
|
Rexa |
Погружной насос для отвода сточных вод |
|
CUT |
Серия с режущим механизмом |
|
GE |
Исполнение гидравлической части: GI — внутренний режущий механизм GE — внешний режущий механизм |
|
03 |
Номинальный диаметр подсоединения к напорному патрубку: 03 = DN 32 04 = DN 40 |
|
26 |
Напор при нулевой подаче в м |
|
P |
Тип электродвигателя: S — корпус электродвигателя из нержавеющей стали P — корпус электродвигателя из серого чугуна |
|
T |
Исполнение подключения к сети: M = 1~ T = 3~ |
|
15 |
Значение/10 — мощность двигателя P2 в кВт |
|
2 |
Число полюсов |
|
5 |
Частота (5 = 50 Гц, 6 = 60 Гц) |
|
40 |
Обозначение напряжения электросети |
|
X |
Взрывозащищенное исполнение: Без дополнительного кода — без взрывозащищенного исполнения X — со взрывозащищенным исполнением |
|
P |
Периферийное электрооборудование: без дополнительного кода — с кабелем со свободным концом P = со штекером |
- Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
- Режим работы в погруженном состоянии: S1
- Режим работы в непогруженном состоянии, CUT GI: S2-15 мин., S3 10%
- Режим работы в непогруженном состоянии, CUT GE: S2-30 мин.; S3 25%
- Класс защиты: IP68
- Класс нагревостойкости изоляции: F (CUT GE: опционально H)
- Температура перекачиваемой жидкости: 3…40 °C, макс. 60 °C на 3 минуты
- Макс. глубина погружения: 20 м
- Длина кабеля: 10 м
МАТЕРИАЛЫ
- Корпус электродвигателя: 1.4301 (тип электродвигателя «S») или EN-GJL-250 (тип электродвигателя «Р»)
- Корпус гидравлической части: EN-GJL-250
- Рабочее колесо: EN-GJL250
- Конец вала: нержавеющая сталь 1.4021
- Режущий механизм: внутренний нож = 1.4528; внешний нож = абразит/1.4034
- Уплотнение со стороны насоса: SiC/SiC
- Уплотнение со стороны электродвигателя: C/MgSiO4
- Статические уплотнения: NBR (бутадиен-нитрильный каучук)
ОПИСАНИЕ/КОНСТРУКЦИЯ
Погружной насос для отвода сточных вод со внутренним или внешним режущим механизмом в виде блочного агрегата с возможностью полного погружения для стационарной и мобильной установки в погруженном состоянии и работы в повторно-кратковременном и длительном режиме работы.
Гидравлическая часть
Горизонтальный напорный патрубок для фланцевого подсоединения с комбинированным подсоединением DN 32/40. Максимально возможное содержание сухого вещества составляет 8 % (в зависимости от типа гидравлической части). Применяются одноканальные и многолопастные рабочие колеса.
Электродвигатель
Используются двигатели с поверхностным охлаждением в однофазном и трехфазном исполнении для прямого пуска. Отвод тепла передается непосредственно в окружающую среду через корпус электродвигателя. Электродвигатели могут работать в погруженном состоянии в длительном режиме работы (S1), а в непогруженном состоянии — в кратковременном (S2) или повторно-кратковременном режиме (S3).
Электродвигатели оснащены датчиками контроля температуры обмотки. Они защищают обмотку электродвигателя от перегрева. В соответствии со стандартом для этих целей применяются биметаллические датчики. электродвигатели в варианте исполнения P дополнительно оснащены внутренним электродом контроля герметичности камеры электродвигателя. Электрод контроля герметичности сигнализирует о поступлении воды в камеру электродвигателя.
Кроме того, электродвигатели могут оснащаться внешним стержневым электродом для контроля герметичности камеры уплотнений. Электрод сигнализирует о проникновении воды в камеру уплотнений через уплотнение со стороны перекачиваемой жидкости.
Кабель электропитания имеет стандартную длину 10 м и оснащен штекером для у электродвигателя однофазного исполнения. Трехфазный электродвигатель в соответствии со стандартом имеет свободный конец кабеля, и продольно герметичный на электродвигателях в исполнении P.
Уплотнение
Между электродвигателем и гидравлической частью находится камера уплотнений. Она заполнена белым медицинским вазелиновым маслом и защищает электродвигатель от проникновения в него перекачиваемой жидкости через уплотнение со стороны насоса. Герметизация со стороны насоса и электродвигателя осуществляется двумя торцовыми уплотнениями, которые вращаются независимо друг от друга.
