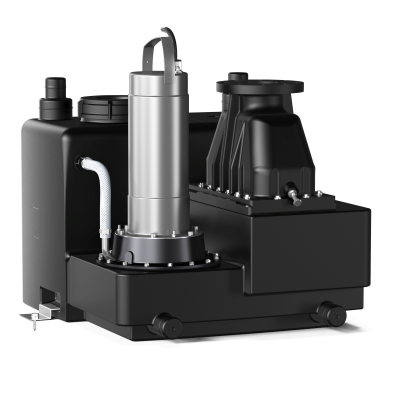

СЕРИЯ REXALIFT FIT

8f3551bb595fe3afe08b29f263f518c4-1593071912
В наличии
Напорная установка для отвода сточных вод в качестве одно- или двухнасосной установки
Заказать
Описание серииТехнические характеристикиPDF материалы

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

  • легкая установка благодаря малому весу;

  • интегрирован обратный клапан;

  • область подсоединения приточного трубопровода выбирают на свое усмотрение;

  • тепловая защита электромотора;

  • аварийная сигнализация обобщенной неисправности;

  • аварийный сигнал, если резервуар затоплен или переполнен

493fcba28f27099f5d063819a911345a

ТИП

Напорная установка для отвода сточных вод в качестве одно- или двухнасосной установки

ПРИМЕНЕНИЕ

Перекачивание сточных вод с фекалиями (согласно DIN EN 12050-1), которые невозможно отвести в канализационную систему за счет естественного перепада высот, и отвод жидкостей с защитой от обратного потока из мест канализационного спуска ниже уровня обратного подпора (согласно DIN EN 12056-1).

ОСНАЩЕНИЕ/ФУНКЦИЯ

  • Полностью затапливаемая установка для отвода сточных вод (готовность к подключению), вкл. прибор управления и следующими компонентами:
    • Датчик контроля температуры обмотки электродвигателя
    • Беспотенциальный контакт для обобщенной сигнализации неисправности (SSM) и сигнализации о переполнении резервуара
    • Энергонезависимая аварийная сигнализация
  • Контроль уровня при помощи поплавкового выключателя
  • Отсоединяемый кабель насоса
  • Обратный клапан
  • Уплотнение для приточного трубопровода
  • Кольцевая ножовка для приточного отверстия
  • Шланговое соединение для вентиляции
  • Шланговое соединение для ручного мембранного насоса
  • Комплект для подсоединения напорного трубопровода
  • Крепежный материал
  • Шумоизолирующий материал

КОМПЛЕКТ ПОСТАВКИ

Готовая к подсоединению напорная установка для отвода сточных вод, включая:

  • Прибор управления с энергонезависимой аварийной сигнализацией и штекером
  • 1 уплотнение для приточного трубопровода DN 100
  • 1 кольцевая ножовка для подключения к подводящему трубопроводу DN 100
  • 1 манжета для подсоединения ручного мембранного насоса или подключения к подводящему трубопроводу Ø 50 мм
  • 1 манжета для подсоединения для вентиляции DN 70
  • 1 фланцевый переходник DN 80/100 с плоским уплотнением, манжетой и крепежным материалом для подсоединения к напорному патрубку DN 100
  • Аккумулятор 9 В
  • Шумопоглощающие полоски для бесшумной установки
  • Крепежный материал
  • Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

Например:

Wilo-RexaLift L1-22/T-540-S3/ACx

RexaLift

Напорная установка для отвода сточных вод

FIT

Серия

L

Типоразмер

1

Количество установленных насосов

22

Максимальный напор [м]

T

Исполнение подключения к сети: M = 1~T = 3~

5

Частота (5 = 50 Гц, 6 = 60 Гц)

40

Обозначение напряжения

S3

Режим работы установки:S3 = повторно-кратковременный режимS1 = повторно-кратковременный и непрерывный режим

A

Исполнение прибора управления:A = стандартный прибор управленияB = прибор управления Comfort

C

Режим работы установки:B = без обратного клапанаC = вместе с обратным клапаном

x

Прочие исполнения:без = свободныйY = на заказ
  • Электроподключение к сети: 3~400 В, 50 Гц
  • Потребляемая мощность P 1: 2,3 … 3,9 кВт
  • Длина кабеля от установки к прибору управления/штекеру: 4/1,5 м
  • Режим работы: S3-10% 120 с
  • Температура перекачиваемой жидкости: от 3 до 40 °C, кратковременно: 60 °C макс. в течение 3 минут
  • температура окружающей среды 3 °C … 40 °C
  • Объем резервуара (брутто):
    • Однонасосная установка: 115 л
    • Двухнасосная установка: 140 л
  • Объем включения:
    • Однонасосная установка: 35 л
    • Двухнасосная установка: 50 л
  • Подсоединение к напорному патрубку: DN 80
  • Подключения к приточному трубопроводу: DN 50/DN 100/DN 150
  • Подсоединение для вентиляции: DN 70
  • Свободный проход для сферических частиц: 40 мм
  • Мин. высота подсоединения приточного трубопровода (монтажный уровень до середины приточного отверстия): 180 мм
  • Класс защиты установки водоотведения: IP67
  • Класс защиты прибора управления: IP54

МАТЕРИАЛЫ

  • Корпус электродвигателя: нержавеющая сталь 1.4301 (AISI 304)
  • Корпус гидравлической системы: синтетический материал PE/PUR
  • Рабочее колесо: синтетический материал полиуретан
  • Резервуар: синтетический материал полиэтилен

ОПИСАНИЕ/КОНСТРУКЦИЯ

Готовая к подсоединению и полностью затапливаемая напорная установка для отвода сточных вод (высота затопления: 2 м вод. ст., время погружения: 7 дней) с газо- и водонепроницаемым накопительным резервуаром и защитой от противодавления.

RexaLift FIT L1:

Однонасосная установка с трехфазным электродвигателем, прибором управления для автоматического режима работы, со штекером CEE, беспотенциальным контактом для обобщенной сигнализации неисправности, встроенной энергонезависимой аварийной сигнализацией и настраиваемым временем задержки выключения.

RexaLift FIT L2:

Двухнасосная установка с трехфазным электродвигателем, прибором управления для автоматического режима работы (с автоматическим переходом с резервного режима на режим пиковой нагрузки), со штекером CEE, беспотенциальным контактом для обобщенной сигнализации неисправности, встроенной энергонезависимой аварийной сигнализацией и настраиваемым временем задержки выключения. Благодаря встроенному двойному обратному клапану необходимо подсоединение только одного напорного трубопровода.

Внимание: Не допускается затопление прибора управления, поэтому его необходимо установить в защищенном от воды месте.

Wilo-RexaLift FIT L.pdf
