СЕРИЯ STS 40

3e93096f603deafe18b9cc4df91782e0-1593007722
В наличии

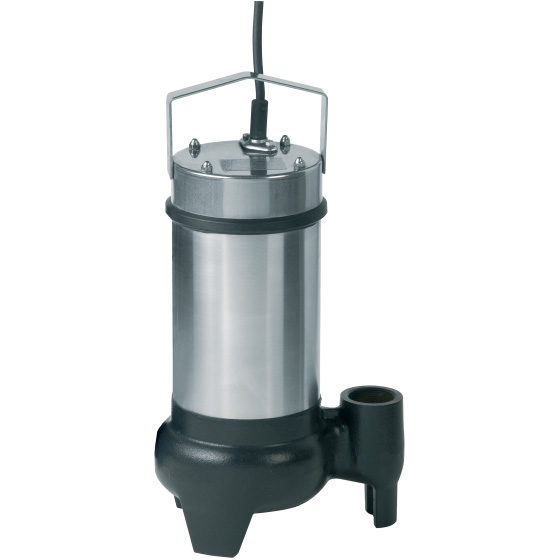

Погружной насос для отвода сточных вод для повторно-кратковременного режима работы для стационарной и мобильной установки в погруженном состоянии.
Заказать
Описание серииТехнические характеристикиPDF материалы

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

  • поплавковый выключатель;

  • погружной насос Wilo просто эксплуатировать;

  • предусмотрена опора, поэтому насос Вило не сложно установить;

  • нержавейка выбрана для производства рабочего колеса;

  • легковесность.

78d509d9280bc43075c5f9d39770a29b

ТИП

Погружной насос для отвода сточных вод для повторно-кратковременного режима работы для стационарной и мобильной установки в погруженном состоянии.

ПРИМЕНЕНИЕ

Перекачивание

  • Сточные воды без фекалий
  • Загрязненная вода

ОСНАЩЕНИЕ/ФУНКЦИЯ

  • Однофазный вариант, готовность к подключению
  • Исполнение А, вкл. поплавковый выключатель
  • Датчик контроля температуры обмотки электродвигателя

КОМПЛЕКТ ПОСТАВКИ

  • Готовый к подсоединению насос с кабелем электропитания длиной 20 м
    • Для 1~230 В со штекером с защитным контактом
    • Для 3~400 В со свободным концом кабеля
  • Вариант исполнения A с подключенным поплавковым выключателем
  • Инструкция по монтажу и эксплуатации

например:

Wilo-Drain STS 40/10-A

STS

Погружной насос

40

Номинальный диаметр [мм]

10

Макс. напор [м]

A

С поплавковым выключателем
  • Подключение к сети: 1~ 230 В, 50 Гц или 3~ 400 В, 50 Гц
  • Режим работы в погруженном состоянии: S1 или S3 25 %
  • Класс защиты: IP68
  • Класс нагревостойкости изоляции: B
  • Контроль температуры обмотки
  • Макс. температура перекачиваемой жидкости: 3 – 35 °C
  • Длина кабеля: 10 м
  • Макс. глубина погружения: 7 м
  • Свободный проход: 40 мм

МАТЕРИАЛЫ

  • Корпус насоса: EN-GJL-250
  • Напольное основание: Серый чугун
  • Рабочее колесо: нержавеющая сталь 1.4301
  • Вал: Нержавеющая сталь 1.4404
  • Скользящее торцовое уплотнение со стороны насоса: Графит/керамика
  • Уплотнение вала со стороны электродвигателя: NBR (бутадиен-нитрильный каучук)
  • Статическое уплотнение: NBR (бутадиен-нитрильный каучук)
  • Корпус электродвигателя: нержавеющая сталь 1.4301

ОПИСАНИЕ/КОНСТРУКЦИЯ

Погружной насос для отвода сточных вод выполнен как блочный агрегат для стационарной и мобильной установки в погруженном состоянии.

Гидравлическая часть

Вертикльный напорный патрубок для резьбового подсоединения Rp 1½. В качестве типов рабочего колеса используются свободновихревые рабочие колеса.

Электродвигатель

Электродвигатели с поверхностным охлаждением отводят тепло через детали корпуса непосредственно в окружающую перекачиваемую жидкость и могут использоваться в погруженном состоянии в длительном или повторно-кратковременном режиме работы.

Для защиты электродвигателей от попадания перекачиваемой жидкости имеется камера уплотнений. заполненная экологически чистым маслом.

Однофазные электродвигатели оснащены штекером с защитным контактом, а в исполнении A — поплавковым выключателем. Трехфазные электродвигатели оснащены свободными концами кабеля.

Уплотнение

Уплотнение на стороне перекачиваемой жидкости реализуется посредством скользящего торцового уплотнения, не зависящего от направления вращения, уплотнение со стороны электродвигателя выполнено посредством манжетного уплотнения.
