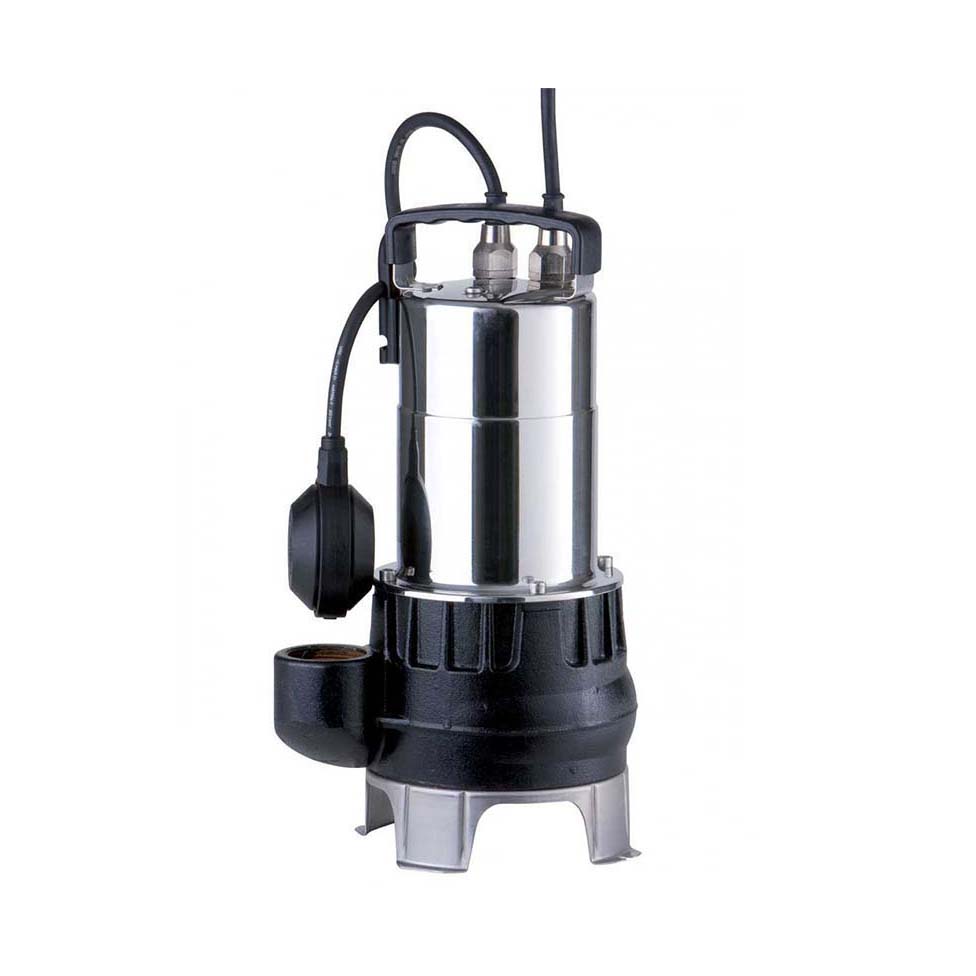

СЕРИЯ TC

e81c02a84074530ea981715ef05c3a42-1593002931
В наличии
Погружной насос для отвода сточных вод для повторно-кратковременного режима работы для стационарной и мобильной установки в погруженном состоянии.
Заказать
Описание серииТехнические характеристикиPDF материалы

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

  • погружной насос Wilo просто использовать в работе, не переживая, что он может сгореть – в наличии поплавковый выключатель;

  • встроена опора, что существенно облегчает монтаж оборудования;

  • синтетический продукт использовали при изготовлении рабочего колеса;

  • насос Wilo отличается легковесной конструкцией.

7b8112437bd16c1bb5950d16d440d726

ТИП

Погружной насос для отвода сточных вод для повторно-кратковременного режима работы для стационарной и мобильной установки в погруженном состоянии.

ПРИМЕНЕНИЕ

Перекачивание

  • Сточные воды без фекалий
  • Загрязненная вода

ОСНАЩЕНИЕ/ФУНКЦИЯ

  • Готовность к подключению
  • С поплавковым выключателем
  • Датчик контроля температуры обмотки электродвигателя

КОМПЛЕКТ ПОСТАВКИ

  • Готовый к подсоединению насос с кабелем электропитания длиной 5 м и штекером с защитным контактом
  • С подключенным поплавковым выключателем
  • Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

например:

Wilo-Drain TC 40/10

T

Погружной насос

C

Гидравлический корпус из серого чугуна

40

Номинальный диаметр [мм]

10

Макс. напор [м]

  • Подключение к сети: 1~230 В, 50 Гц
  • Режим работы в погруженном состоянии: S1 или S3 25%
  • Режим работы в непогруженном состоянии: S3 25 %
  • Класс защиты: IP68
  • Класс нагревостойкости изоляции: F
  • Контроль температуры обмотки
  • Макс. температура перекачиваемой жидкости: 3 – 40 °C
  • Длина кабеля: 5 м
  • Свободный проход: 40 мм
  • Макс. глубина погружения: 2 м



МАТЕРИАЛЫ



  • Корпус насоса: EN-GJL-200
  • Напольное основание: Нержавеющая сталь
  • Рабочее колесо: PA 30GF
  • Вал: Нержавеющая сталь 1.4005
  • Скользящее торцовое уплотнение со стороны насоса: Графит/керамика
  • Уплотнение вала со стороны электродвигателя: NBR (бутадиен-нитрильный каучук)
  • Статическое уплотнение: NBR (бутадиен-нитрильный каучук)
  • Корпус электродвигателя: Нержавеющая сталь 1.4308



ОПИСАНИЕ/КОНСТРУКЦИЯ



Погружной насос для отвода сточных вод выполнен как блочный агрегат для стационарной и мобильной установки в погруженном состоянии.

Гидравлическая часть

Вертикльный напорный патрубок для резьбового подсоединения Rp 1½. В качестве типов рабочего колеса используются свободновихревые рабочие колеса.

Электродвигатель

Заполненные маслом электродвигатели отводят тепло посредством встроенного теплообменника в перекачиваемую жидкость. Поэтому данные электродвигателя могут использоваться в погруженном состоянии в длительном и повторно-кратковременном режиме работы. В непогруженном состоянии данные электродвигатели могут использоваться в повторно-кратковременном режиме работы.

Для защиты электродвигателей от попадания перекачиваемой жидкости имеется камера уплотнений. заполненная экологически чистым маслом.

Кабель электродвигателя и поплавковый выключатель отсоединяются и заменяются.

Уплотнение

Уплотнение на стороне перекачиваемой жидкости реализуется посредством скользящего торцового уплотнения, не зависящего от направления вращения, уплотнение со стороны электродвигателя выполнено посредством манжетного уплотнения.
