СЕРИЯ TM-TMW-TMR

ТИП

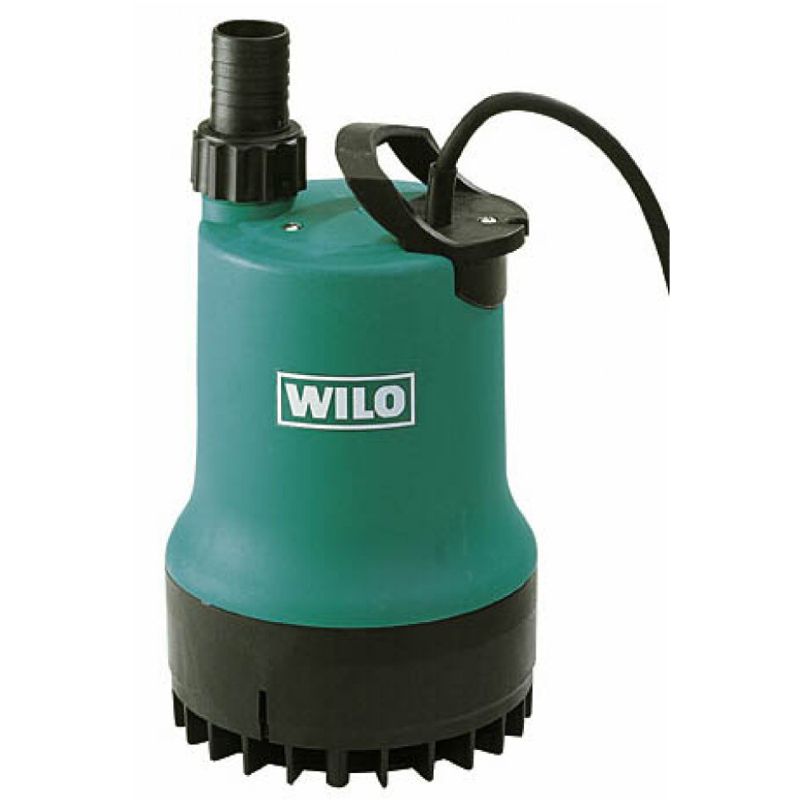

Погружной дренажный насос

ПРИМЕНЕНИЕ

Перекачивание

• Предварительно очищенные сточные воды без фекалий и длинноволокнистых фракций

• Загрязненная вода

ОСНАЩЕНИЕ/ФУНКЦИЯ

• Кабель электропитания со штекером

• Датчик контроля температуры обмотки электродвигателя

• Проточный кожух охлаждения электродвигателя

КОМПЛЕКТ ПОСТАВКИ

• Насос с кабелем, штекером и встроенным поплавковым выключателем (кроме TM 32/8)

• прилагаемым обратным клапаном (не для TM 32/7 и TM 32/8-10M)

• Подсоединение шланга с внешней резьбой или штуцером (ø 35 мм)

• Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

• Подключение к сети 1~ 230 В, 50 Гц
• Класс защиты: IP68
• Макс. глубина погружения: 1 или 7 м, в зависимости от типа
• Температура перекачиваемой жидкости: 3 ... 35 °C, кратковременно до 3 мин.: макс. 90 °C
• Длина кабеля: 4 или 10 м, в зависимости от типа
• Напорный патрубок: Rp 1¼

МАТЕРИАЛЫ

TM/TMW/TMR:

• Корпус электродвигателя 1.4301(AISI 304)
• Корпус насоса: PP-GF30
• Рабочее колесо: PPE/PS-GF20
• Вал: 1.4104 (AISI 430F)
• Уплотнение:
  • Со стороны электродвигателя: NBR (бутадиен-нитрильный каучук)
  • Со стороны перекачиваемой жидкости: Графит/керамика

TMW ... HD:

• Корпус электродвигателя 1.4404 (AISI 316L)
• Корпус насоса: PP-GF30
• Рабочее колесо: PPE/PS-GF20
• Вал: 1.4404 (AISI 316L)
• Уплотнение:
  • Со стороны электродвигателя: NBR (бутадиен-нитрильный каучук)
  • Со стороны перекачиваемой жидкости: Графит/керамика

ОПИСАНИЕ/КОНСТРУКЦИЯ

Погружной насос для стационарной и мобильной установки в погруженном состоянии для полностью автоматического режима благодаря установленному поплавковому выключателю.

Гидравлическая часть

Насосы серии TM оснащены открытым многолопастным рабочим колесом и имеют свободный проход в 10 мм согласно (за исключением TMR). Подсоединение для напорного патрубка выполнено в виде вертикального резьбового соединения.

Варианты исполнения:

• TMW Насос Wilo-Drain TMW благодаря функции Twister обеспечивает постоянное завихрение в зоне всасывания насоса и предотвращает осаждение и слеживание осаждающихся веществ. Благодаря этому исключается загрязнение дна шахты и снижается риск образования неприятных запахов. Функцию Twister можно дезактивировать.
• TMR Насос Wilo-Drain TMR благодаря специальному всасывающему фильтру обеспечивает откачивание перечиваемой жидкости до остаточного уровня 2 мм.

Электродвигатель

Погружной электродвигатель в однофазном исполнении с рубашкой охлаждения (охлаждение осуществляется за счет перекачиваемой жидкости, протекающей между корпусом насоса и корпусом электродвигателя) и встроенной защитой от тепловой перегрузки с функцией автоматического повторного включения.

Уплотнение

Со стороны перекачиваемой жидкости — скользящее торцевое уплотнение, со стороны электродвигателя — манжетное уплотнение вала. Между уплотнениями находится уплотнительная камера, заполненная белым маслом.

Кабель

Насос оснащен кабелем электропитания длиной 3 и 10 м со штекером с защитным контактом, а также поплавковым выключателем (не TM 32/8-10M).

МАТЕРИАЛЫ

• Корпус насоса
  PP-GF30
• Материал электродвигателя
  1.4301, X5CrNi18-10
• Материал уплотнения
  NBR
• Рабочее колесо
  PPE/PS-GF20

ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ

• Мин. температура перекачиваемой жидкости
  3 Celsius
• Макс. температура перекачиваемой жидкости
  35 Celsius
• Максимальное рабочее давление
  10 bar
• Максимальная глубина погружения
  1.00 m

ДАННЫЕ ЭЛЕКТРОДВИГАТЕЛЯ

• Подключение к сети
  1~230 V, 50 Hz
• Механическая номинальная мощность электродвигателя
  0.25 kW
• 1.50 A
• Коэффициент мощности
  0.92
• Класс защиты
  IP68

КАБЕЛЬ

• Тип кабеля
  H07RN-F
• Сечение кабеля
  3G1
• Длина кабеля электропитания
  4.0 m

УСТАНОВОЧНЫЕ РАЗМЕРЫ

• Присоединение к трубопроводу с напорной стороны
  Rp 1¼

ИНФОРМАЦИЯ О РАЗМЕЩЕНИИ ЗАКАЗА

• Масса нетто прибл.
  5 kg
• Изделие
  Wilo
• Обозначение изделия
  Drain TM 32/7
• Описание
  4048412
