СЕРИЯ TP 100

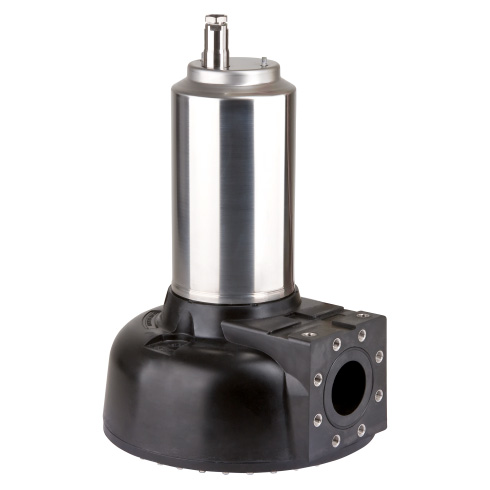

b14387cd99f7c65c66f4d4283c3de4e3-1593008504
В наличии
Погружной насос для отвода сточных вод для длительного режима работы для стационарной и мобильной установки в погруженном состоянии, а также для стационарной установки в непогруженном состоянии.
Заказать
Описание серииТехнические характеристикиPDF материалы

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

  • Самоохлаждающийся электродвигатель для использования в погруженном и непогруженном состоянии
  • Коррозионностойкий корпус электродвигателя из нержавеющей стали 1.4404
  • Запатентованная незасоряемая гидравлическая часть
  • Кабельный ввод с продольной герметизацией
  • Небольшой вес.

49c6c574a97c6951b9be85bf0f0f86ac

ПРИМЕНЕНИЕ

Перекачивание

  • Сточные воды с фекалиями
  • предварительно очищенные сточные воды без фекалий и длинноволокнистых фракций;
  • Технологическая вода
  • Загрязненная вода

ОСНАЩЕНИЕ/ФУНКЦИЯ

  • Датчик контроля температуры обмотки электродвигателя
  • Контроль герметичности в электродвигателе
  • Допуск ATEX
  • Проточный кожух охлаждения электродвигателя

КОМПЛЕКТ ПОСТАВКИ

  • Готовый к подсоединению насос с кабелем электропитания длиной 10 м (со свободным концом кабеля)
  • Инструкция по монтажу и эксплуатации

например:

Wilo-Drain TP 100E160/17

TP

Погружной насос

100

Номинальный диаметр [мм]

E

Одноканальное рабочее колесо

160

Номинальный диаметр рабочего колеса [мм]

17

Мощность P2 [кВт] (= значение/10 = 1,7 кВт)
  • Подключение к сети: 3~400 В, 50 Гц
  • Режим работы в погруженном и непогруженном состоянии: S1
  • Класс защиты: IP68
  • Класс нагревостойкости изоляции: F
  • Макс. температура перекачиваемой жидкости: 3 – 40 °C
  • Свободный проход: 80 или 95 мм
  • Макс. глубина погружения: 20 м

МАТЕРИАЛЫ

  • Корпус насоса: PUR
  • Рабочее колесо: PUR
  • Вал: Нержавеющая сталь 1.4404
  • Скользящее торцовое уплотнение со стороны насоса: SiC/SiC
  • Скользящее торцовое уплотнение со стороны электродвигателя: C/Cr
  • Статическое уплотнение: NBR (бутадиен-нитрильный каучук)
  • Корпус электродвигателя: Нержавеющая сталь 1.4404

ОПИСАНИЕ/КОНСТРУКЦИЯ

Погружной насос для отвода сточных вод с электродвигателем в виде блочного агрегата для стационарной и мобильной установки в погруженном и непогруженном состоянии.

Гидравлическая часть

Горизонтальный напорный патрубок для фланцевого подсоединения DN 80 или DN 100. Применяется одноканальное рабочее колесо.

Электродвигатель

Электродвигатель с поверхностным охлаждением с помощью серийного незасоряемого охлаждающего кожуха. Посредством данного кожуха тепло отводится непосредственно в перекачиваемую жидкость. Благодаря этому данные агрегаты можно использовать как в погруженном, так и в непогруженном состоянии в длительном или повторно-кратковременном режиме работы.

Кроме того, электродвигатель оснащен контролем герметичности и датчиком контроля температуры обмотки электродвигаетля. Для защиты электродвигателей от попадания перекачиваемой жидкости имеется камера уплотнений. заполненная экологически чистым маслом.

Продольно герметичный кабельный ввод, стандартная длина кабеля составляет 10 м.

Уплотнение

Уплотнение со стороны насоса и перекачиваемой жидкости реализуется посредством двух скользящих торцовых уплотнениий, не зависящих от направления вращения.

Wilo-Drain TP 80E-100E.pdf
