СЕРИЯ TS 40-50-65

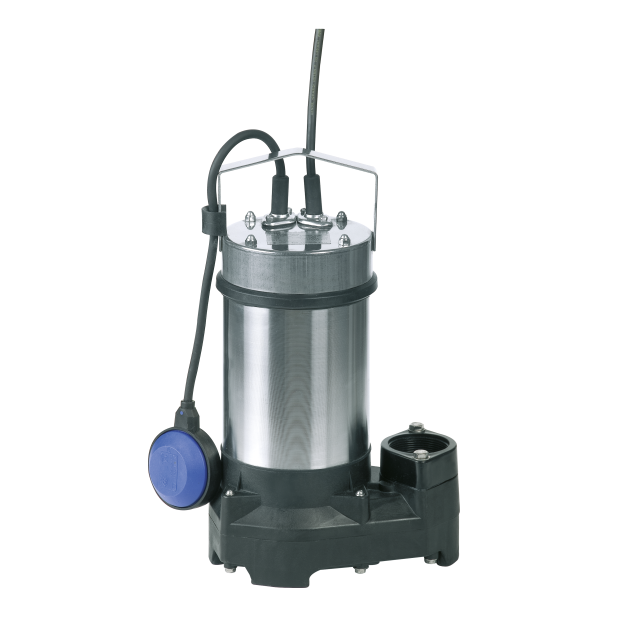

3702b307de068999f4800ca6d5de3907-1593002082
В наличии
Погружной дренажный насос
Заказать
Описание серииТехнические характеристикиPDF материалы

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ

  • погружной насос Wilo эргономичный, легкий, поэтому с ним удобно и просто обращаться;

  • в комплектации штекер;

  • поплавковый выключатель.

53ee97f5b410d2e73509795fed712709

ТИП

Погружной дренажный насос

ПРИМЕНЕНИЕ

Перекачивание

  • Предварительно очищенные сточные воды без фекалий и длинноволокнистых фракций
  • Загрязненная вода

ОСНАЩЕНИЕ/ФУНКЦИЯ

  • Исполнение А с поплавковым выключателем и штекером
  • Датчик контроля температуры обмотки электродвигателя
  • Встроенный обратный клапан
  • Подсоединение шланга

КОМПЛЕКТ ПОСТАВКИ

  • Насос с кабелем электропитания длиной 10 м и свободным концом кабеля
  • Исполнение А с поплавковым выключателем и штекером
  • Подсоединение шланга
  • Инструкция по монтажу и эксплуатации

РАСШИФРОВКА НАИМЕНОВАНИЯ

Например:

Wilo-Drain TS 40/10-A

TMT

Погружной дренажный насос

40

Номинальный диаметр напорного патрубка (Rp 1½)

10

Макс. напор

A

Исполнение с поплавковым выключателем и штекером
  • Подключение к сети: 1~ 230 В, 50 Гц или 3~ 400 В, 50 Гц
  • Класс защиты: IP68
  • Макс. глубина погружения: 7 м
  • Температура перекачиваемой жидкости: 3 ... 35 °C
  • Длина кабеля: 10 м
  • Напорный патрубок: Rp 1½



МАТЕРИАЛЫ



  • Корпус электродвигателя: 1.4301
  • Корпус насоса: PP-GF30
  • Рабочее колесо: PP-GF30
  • Вал: 1.4404
  • Уплотнение:
    • Со стороны электродвигателя: SiC/SiC
    • Со стороны перекачиваемой жидкости: SiC/SiC
  • Статическое уплотнение: NBR (бутадиен-нитрильный каучук)



ОПИСАНИЕ/КОНСТРУКЦИЯ



Погружной дренажный насос в качестве блочного агрегата, для стационарной и мобильной установки в погруженном состоянии.

Гидравлическая часть

Выпуск с напорной стороны выполнен в виде вертикального резьбового соединения Rp 1½ со встроенным обратным клапаном. В качестве рабочих колес применяются полуоткрытые отводные рабочие колеса.

Электродвигатель

Двигатель переменного тока с поверхностным охлаждением или двигатель в трехфазном исполнении с датчиком контроля температуры обмотки электродвигателя. При использовании двигателя переменного тока контрольные устройства электродвигателя работают автоматически. Отвод тепла передается через корпус в перекачиваемую жидкость. Поэтому агрегаты разрешается использовать только в погруженном состоянии в длительном или повторно-кратковременном режиме работы.

Для защиты электродвигателей от попадания перекачиваемой жидкости имеется камера уплотнений. заполненная экологически чистым маслом.

Отсоединяемый кабель электропитания имеет длину 10 м и свободные концы. Исполнение А оснащено поплавковым выключателем и штекером.

Уплотнение

Уплотнение обеспечивается со стороны рабочей среды и со стороны электродвигателя с помощью торцевого уплотнения, которое работает независимо от направления вращения.
